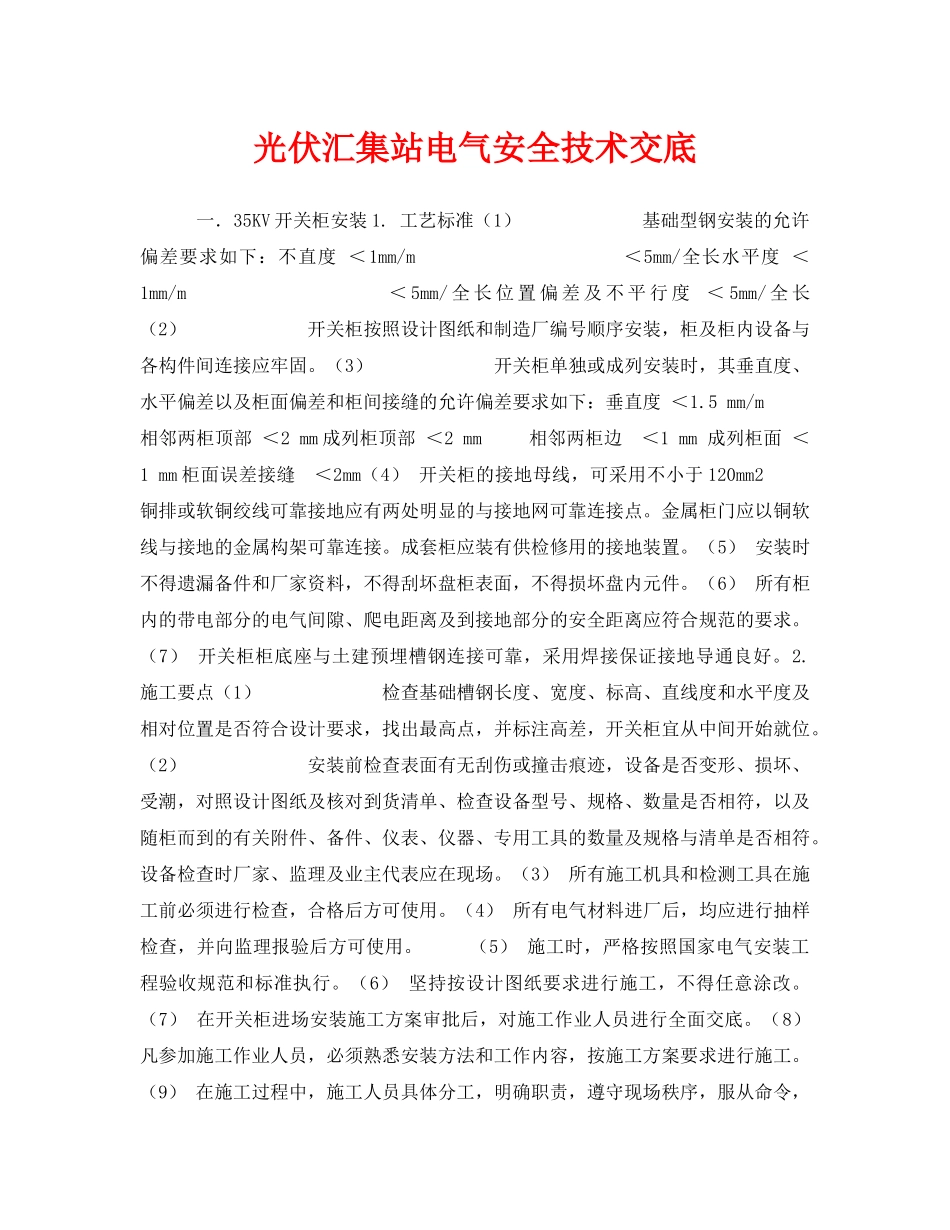

光伏汇集站电气安全技术交底一．35KV开关柜安装1.工艺标准（1）基础型钢安装的允许偏差要求如下：不直度＜1mm/m＜5mm/全长水平度＜1mm/m＜5mm/全长位置偏差及不平行度＜5mm/全长（2）开关柜按照设计图纸和制造厂编号顺序安装，柜及柜内设备与各构件间连接应牢固。（3）开关柜单独或成列安装时，其垂直度、水平偏差以及柜面偏差和柜间接缝的允许偏差要求如下：垂直度＜1.5mm/m相邻两柜顶部＜2mm成列柜顶部＜2mm相邻两柜边＜1mm成列柜面＜1mm柜面误差接缝＜2mm（4）开关柜的接地母线，可采用不小于120mm2铜排或软铜绞线可靠接地应有两处明显的与接地网可靠连接点。金属柜门应以铜软线与接地的金属构架可靠连接。成套柜应装有供检修用的接地装置。（5）安装时不得遗漏备件和厂家资料，不得刮坏盘柜表面，不得损坏盘内元件。（6）所有柜内的带电部分的电气间隙、爬电距离及到接地部分的安全距离应符合规范的要求。（7）开关柜柜底座与土建预埋槽钢连接可靠，采用焊接保证接地导通良好。2.施工要点（1）检查基础槽钢长度、宽度、标高、直线度和水平度及相对位置是否符合设计要求，找出最高点，并标注高差，开关柜宜从中间开始就位。（2）安装前检查表面有无刮伤或撞击痕迹，设备是否变形、损坏、受潮，对照设计图纸及核对到货清单、检查设备型号、规格、数量是否相符，以及随柜而到的有关附件、备件、仪表、仪器、专用工具的数量及规格与清单是否相符。设备检查时厂家、监理及业主代表应在现场。（3）所有施工机具和检测工具在施工前必须进行检查，合格后方可使用。（4）所有电气材料进厂后，均应进行抽样检查，并向监理报验后方可使用。（5）施工时，严格按照国家电气安装工程验收规范和标准执行。（6）坚持按设计图纸要求进行施工，不得任意涂改。（7）在开关柜进场安装施工方案审批后，对施工作业人员进行全面交底。（8）凡参加施工作业人员，必须熟悉安装方法和工作内容，按施工方案要求进行施工。（9）在施工过程中，施工人员具体分工，明确职责，遵守现场秩序，服从命令，听从指挥，不得擅自脱离工作岗位。进入施工现场，必须正确穿戴好劳动保护用品。保持现场清洁，施工完毕后做到“工完场清”。二．SVG安装1.工艺标准（1）基础型钢安装的允许偏差要求如下：不直度＜1mm/m＜5mm/全长水平度＜1mm/m＜5mm/全长位置偏差及不平行度＜5mm/全长（2）柜体单独或成列安装时，其垂直度、水平偏差以及柜面偏差和柜间接缝的允许偏差要求如下：垂直度＜1.5mm/m相邻两柜顶部＜2mm成列柜顶部＜2mm相邻两柜边＜1mm成列柜面＜1mm柜面误差接缝＜2mm2.施工要点（1）按照图纸配置柜间连线。（2）确保屏蔽线接地，确认接地良好。（3）光纤插接无松动，弯曲半径合适，没有承受过大张力。（4）要求各连接线缆的安装位置正确。注意进出线连接方向。（5）确认线缆铜排连接安装牢固可靠，切勿有松动，虚接等现象。（6）绝缘支柱，确认完整、无破损，无尘污。三．变压器安装1.工艺标准（1）防松件齐全完好，引线支架固定牢固，无损伤，本体牢固稳定地与基础配合。（2）附件齐全，安装正确，功能正常，无渗漏油。（3）电缆绝缘层无损伤，裂纹，裸导体外观无毛刺尖角。（4）外壳及本体的接地牢固，且导通良好。（5）电缆排列整齐，美观，固定与防护措施可靠。（6）本体及中性点需要两点接地，分别于主接地网的不同网络连接。2.施工要点（1）混凝土基础及构架应达到允许安装的强度，基础水平误差＜5mm；储油坑应清理干净，卵石应填充完毕。（2）本体就位、附件吊装应满足产品使用说明的要求，接口阀门封闭，开启位置应预先检查。（3）附件安装前应经过检查或试验合格。新到绝缘油应按规范抽检，并符合相关标准。（4）现场安装涉及的密封面应整洁、密封圈处理、螺栓紧固力矩应符合产品说明书和相关规范的要求，安装涉及的密封面应检查复紧螺栓，确保密封性。（5）充干燥气体运输的变压器，油箱内应为正压，其压力为0.01MPa-0.03MPa。（6）注油排氮前应将油箱内的残油排尽。（7）注油管宜采用钢管或其他耐油管，油管内部应彻底清洗干净，确保油管不污染绝缘油。（8）贮油设施内应铺设卵石层，卵石层厚度不应小于2...
