《安全技术》之盖板涵作业指导书 VIP免费

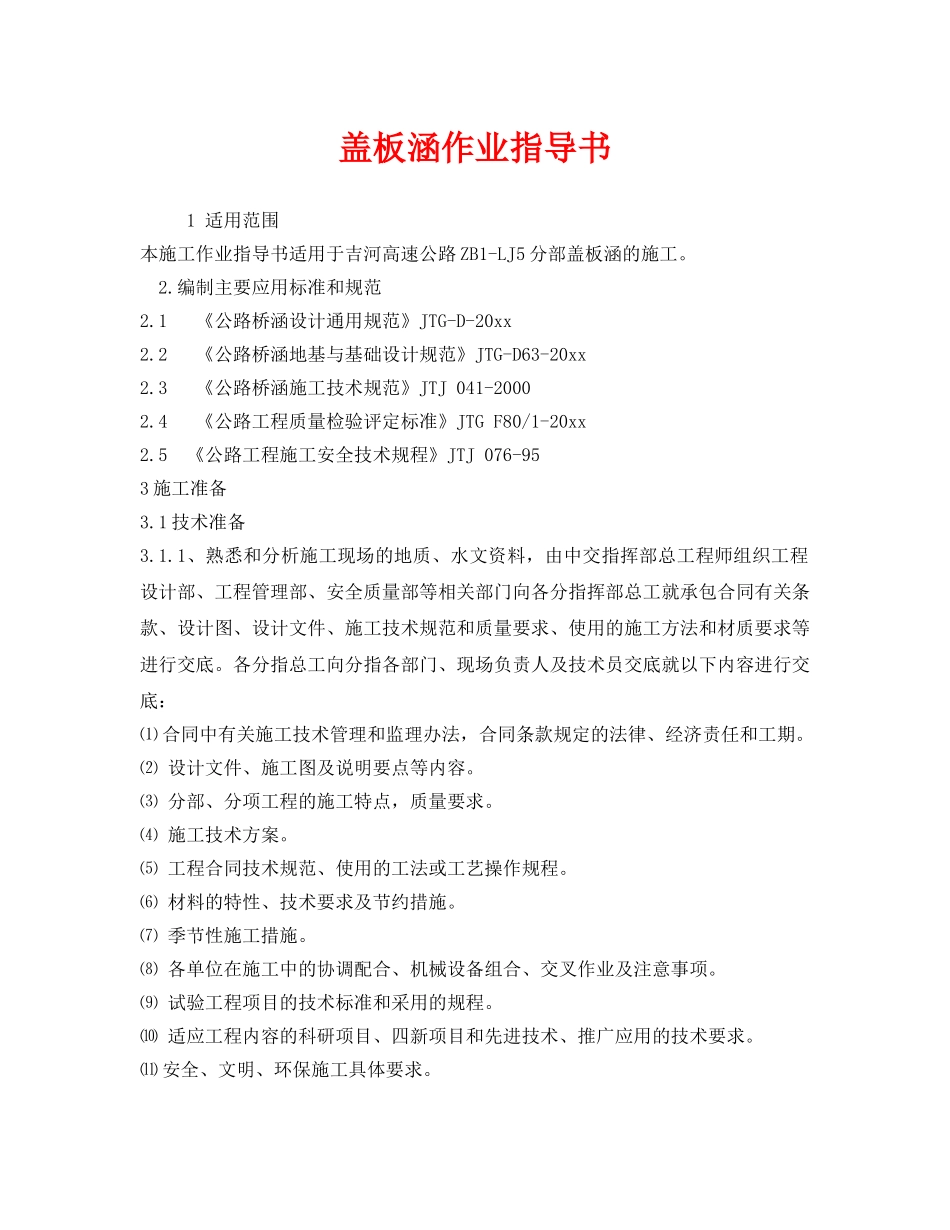

盖板涵作业指导书1适用范围本施工作业指导书适用于吉河高速公路ZB1-LJ5分部盖板涵的施工。2.编制主要应用标准和规范2.1《公路桥涵设计通用规范》JTG-D-20xx2.2《公路桥涵地基与基础设计规范》JTG-D63-20xx2.3《公路桥涵施工技术规范》JTJ041-20002.4《公路工程质量检验评定标准》JTGF80/1-20xx2.5《公路工程施工安全技术规程》JTJ076-953施工准备3.1技术准备3.1.1、熟悉和分析施工现场的地质、水文资料，由中交指挥部总工程师组织工程设计部、工程管理部、安全质量部等相关部门向各分指挥部总工就承包合同有关条款、设计图、设计文件、施工技术规范和质量要求、使用的施工方法和材质要求等进行交底。各分指总工向分指各部门、现场负责人及技术员交底就以下内容进行交底：⑴合同中有关施工技术管理和监理办法，合同条款规定的法律、经济责任和工期。⑵设计文件、施工图及说明要点等内容。⑶分部、分项工程的施工特点，质量要求。⑷施工技术方案。⑸工程合同技术规范、使用的工法或工艺操作规程。⑹材料的特性、技术要求及节约措施。⑺季节性施工措施。⑻各单位在施工中的协调配合、机械设备组合、交叉作业及注意事项。⑼试验工程项目的技术标准和采用的规程。⑽适应工程内容的科研项目、四新项目和先进技术、推广应用的技术要求。⑾安全、文明、环保施工具体要求。由现场主管技术员配合分指工程部向现场施工班组、施工人员进行技术、操作、安全、环保交底,确保施工过程的工程质量和人身安全。3.1.2、熟悉施工现场环境,排查清施工区域内的地下管线（管道、电缆）、地下构筑物、危险建筑等的分布情况。本工程危险源包括高空坠落、物体打击、触电、机械伤害、坍塌、中毒、火灾、职业病等。3.1.3、砼配合比设计及试验：按砼设计强度要求，做试验室配合比、施工配合比。3.2机具准备3.2.1混凝土机具：混凝土拌和站、插入式振捣器、料斗、溜槽等。3.2.2钢筋机具：钢筋调直机、切断机、电焊机、撬棍等。3.2.4机械：吊车、混凝土运输车、挖掘机、装载机、自卸汽车。3.2.4支护模板设备：钢模板、钢管、扣件、双面胶带、钢卷尺等。3.2.5安全设备：安全帽、防护网等。3.2.6其他机具：铁锹、十字镐、钢丝绳等。3.3材料准备原材料：水泥、石子、砂、钢筋等由分指试验人员按规定进行检验，并报驻地办监理工程师检验，确保原材料质量符合相应标准。3.4作业条件3.4.1施工前场地完成三通一平。3.4.2模板进行除锈、打磨、均匀涂抹脱模剂等处理。拌和站已标定、各种机具准备就绪、各种材料验收合格数量充足，混凝土配合比已获准使用。3.4.3安全防护设施、标志牌全部就位。3.4.4人员配备及技能培训1、人员配备：工区长一名，技术员一名，专职安全员一名。2、技能培训①培训方式：采用会议、授课、观看影像资料及考察观摩的形式。②培训内容：施工工艺工法、技术要求、安全文明环保施工要求。4施工操作工艺4.1工艺流程测量放样→基坑开挖→地基处理→测量放样→安装基础模板→浇筑基础混凝土→拆模养生→墙身测量放样→绑扎墙身钢筋→安装墙身模板→浇筑墙身混凝土→拆模养生→台帽测量放样→绑扎台帽钢筋→安装台帽模板→浇筑台帽混凝土→拆模养生→安装盖板模板→现浇盖板预制盖板→吊装盖板4.2盖板涵施工4.2.1清理施工现场，修筑施工便道施工前对现场进行清理平整，修筑必要的施工便道、排水系统及安装施工用电供应设备4.2.2测量放样采用全站仪，用坐标法，对管涵进行总体定位，根据原地面高程与涵洞基础设计高程确定基坑开挖深度及开挖边线，并洒出白灰线标识。4.2.2基础开挖及基础处理1、人工配合挖掘机开挖基坑。开挖宽度比设计宽度宽出50～100cm。机械开挖到距设计深度10cm左右时，改由人工开挖至设计标高，避免超挖后回填。清除坑底的浮土，整平。2、用动力触探仪进行基坑底的地基承载力检测，地基承载力不小于设计要求。若不满足要求，则应根据情况进行换填、夯实或固结处理，并向驻地监理报施工方案，处理范围应宽出基础底50cm。3、基础底处理完毕后，由测量队恢复基础控制点，测量基底标高，合格后，进入下道工序。4、基坑开挖出的土应码放在路基一侧堆成土坝，防止行人、车辆落入坑中。并设立...
