注浆压力流量实时监测记录仪专利VIP免费

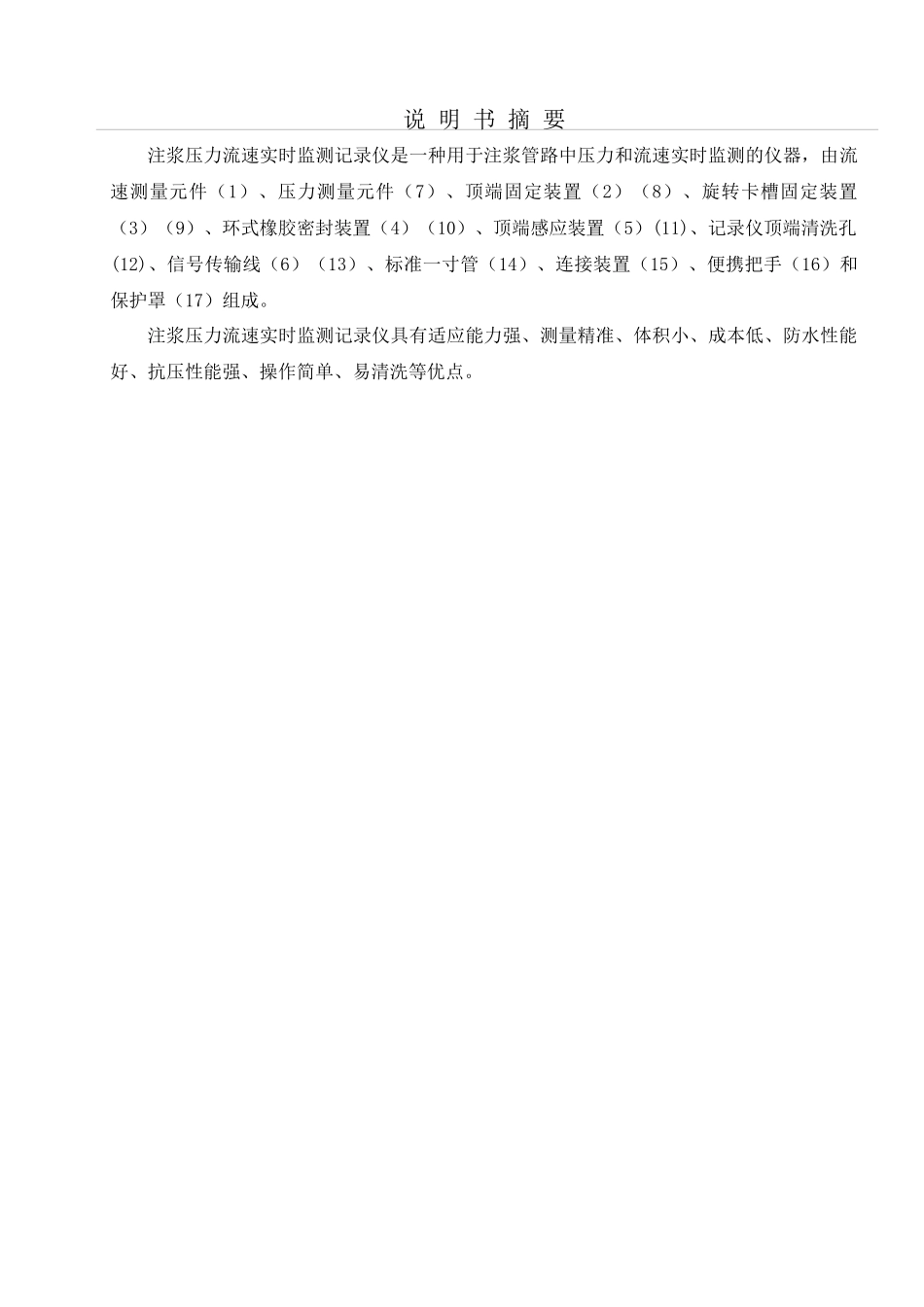

注浆压力流量实时监测记录仪专利_第1页
1/10

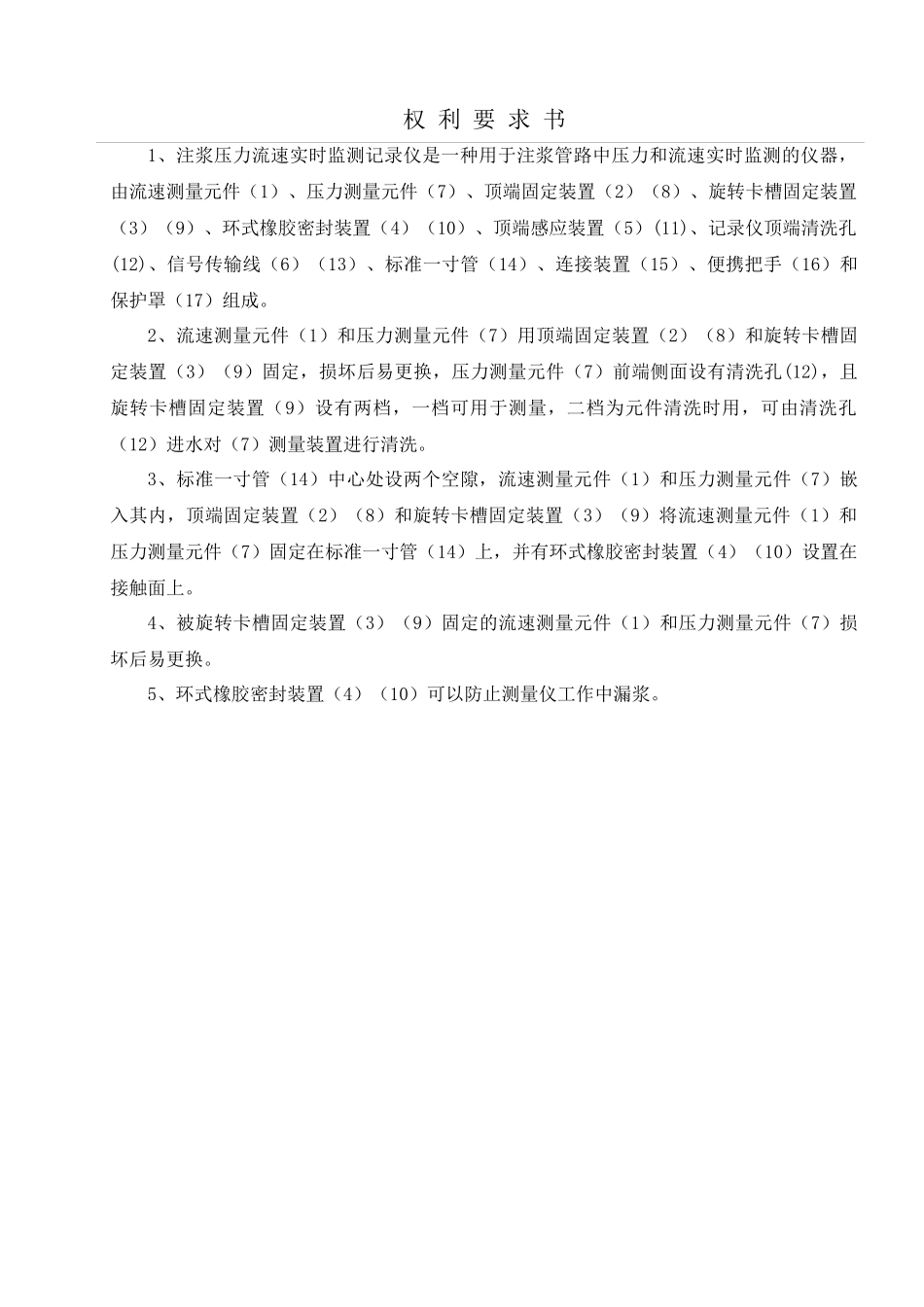

注浆压力流量实时监测记录仪专利_第2页
2/10

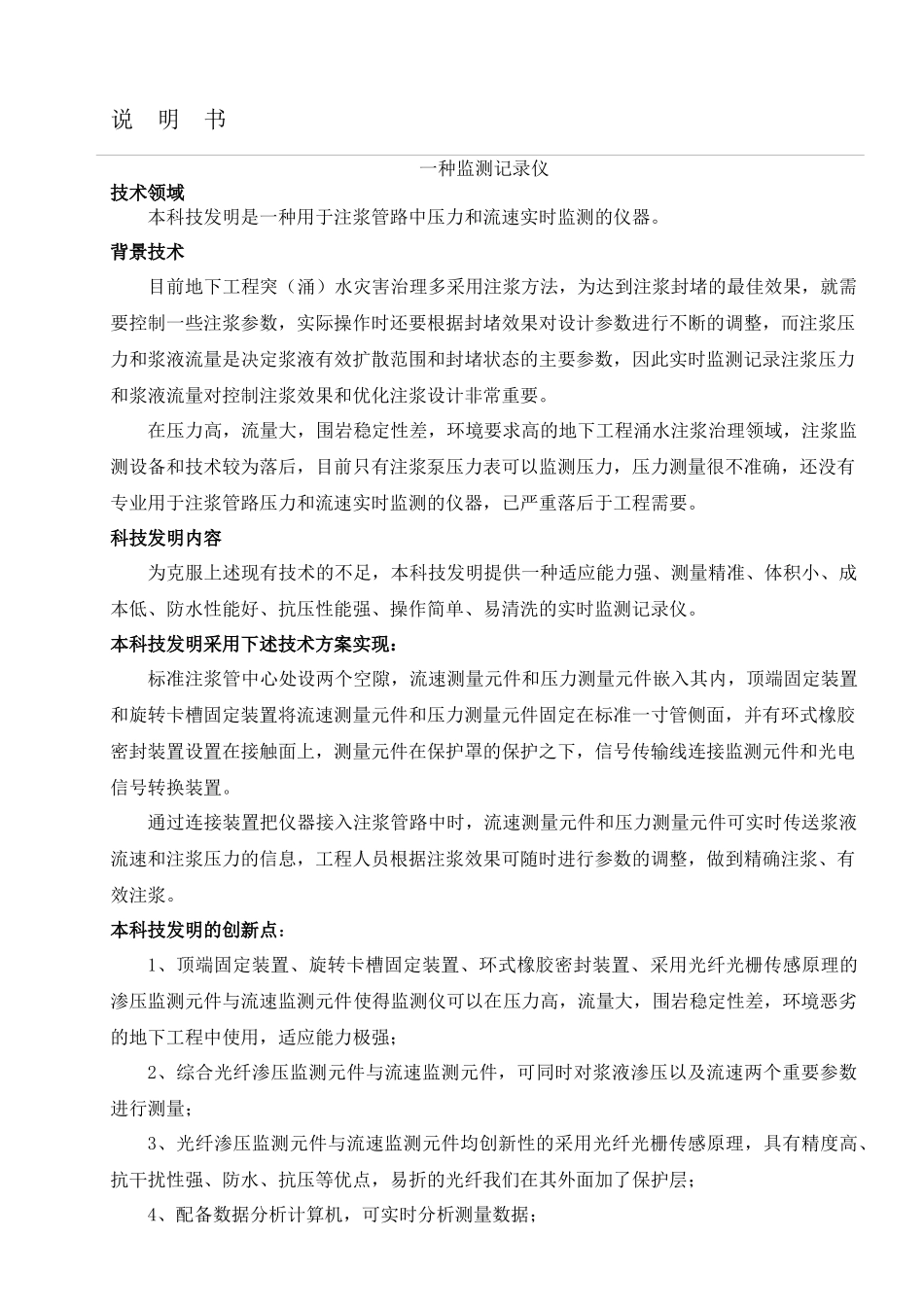

注浆压力流量实时监测记录仪专利_第3页
3/10
说明书摘要注浆压力流速实时监测记录仪是一种用于注浆管路中压力和流速实时监测的仪器,由流速测量元件(1)、压力测量元件(7)、顶端固定装置(2)(8)、旋转卡槽固定装置(3)(9)、环式橡胶密封装置(4)(10)、顶端感应装置(5)(11)、记录仪顶端清洗孔(12)、信号传输线(6)(13)、标准一寸管(14)、连接装置(15)、便携把手(16)和保护罩(17)组成。注浆压力流速实时监测记录仪具有适应能力强、测量精准、体积小、成本低、防水性能好、抗压性能强、操作简单、易清洗等优点。权利要求书1、注浆压力流速实时监测记录仪是一种用于注浆管路中压力和流速实时监测的仪器,由流速测量元件(1)、压力测量元件(7)、顶端固定装置(2)(8)、旋转卡槽固定装置(3)(9)、环式橡胶密封装置(4)(10)、顶端感应装置(5)(11)、记录仪顶端清洗孔(12)、信号传输线(6)(13)、标准一寸管(14)、连接装置(15)、便携把手(16)和保护罩(17)组成。2、流速测量元件(1)和压力测量元件(7)用顶端固定装置(2)(8)和旋转卡槽固定装置(3)(9)固定,损坏后易更换,压力测量元件(7)前端侧面设有清洗孔(12),且旋转卡槽固定装置(9)设有两档,一档可用于测量,二档为元件清洗时用,可由清洗孔(12)进水对(7)测量装置进行清洗。3、标准一寸管(14)中心处设两个空隙,流速测量元件(1)和压力测量元件(7)嵌入其内,顶端固定装置(2)(8)和旋转卡槽固定装置(3)(9)将流速测量元件(1)和压力测量元件(7)固定在标准一寸管(14)上,并有环式橡胶密封装置(4)(10)设置在接触面上。4、被旋转卡槽固定装置(3)(9)固定的流速测量元件(1)和压力测量元件(7)损坏后易更换。5、环式橡胶密封装置(4)(10)可以防止测量仪工作中漏浆。说明书一种监测记录仪技术领域本科技发明是一种用于注浆管路中压力和流速实时监测的仪器。背景技术目前地下工程突(涌)水灾害治理多采用注浆方法,为达到注浆封堵的最佳效果,就需要控制一些注浆参数,实际操作时还要根据封堵效果对设计参数进行不断的调整,而注浆压力和浆液流量是决定浆液有效扩散范围和封堵状态的主要参数,因此实时监测记录注浆压力和浆液流量对控制注浆效果和优化注浆设计非常重要。在压力高,流量大,围岩稳定性差,环境要求高的地下工程涌水注浆治理领域,注浆监测设备和技术较为落后,目前只有注浆泵压力表可以监测压力,压力测量很不准确,还没有专业用于注浆管路压力和流速实时监测的仪器,已严重落后于工程需要。科技发明内容为克服上述现有技术的不足,本科技发明提供一种适应能力强、测量精准、体积小、成本低、防水性能好、抗压性能强、操作简单、易清洗的实时监测记录仪。本科技发明采用下述技术方案实现:标准注浆管中心处设两个空隙,流速测量元件和压力测量元件嵌入其内,顶端固定装置和旋转卡槽固定装置将流速测量元件和压力测量元件固定在标准一寸管侧面,并有环式橡胶密封装置设置在接触面上,测量元件在保护罩的保护之下,信号传输线连接监测元件和光电信号转换装置。通过连接装置把仪器接入注浆管路中时,流速测量元件和压力测量元件可实时传送浆液流速和注浆压力的信息,工程人员根据注浆效果可随时进行参数的调整,做到精确注浆、有效注浆。本科技发明的创新点:1、顶端固定装置、旋转卡槽固定装置、环式橡胶密封装置、采用光纤光栅传感原理的渗压监测元件与流速监测元件使得监测仪可以在压力高,流量大,围岩稳定性差,环境恶劣的地下工程中使用,适应能力极强;2、综合光纤渗压监测元件与流速监测元件,可同时对浆液渗压以及流速两个重要参数进行测量;3、光纤渗压监测元件与流速监测元件均创新性的采用光纤光栅传感原理,具有精度高、抗干扰性强、防水、抗压等优点,易折的光纤我们在其外面加了保护层;4、配备数据分析计算机,可实时分析测量数据;5、装备的光纤渗压监测元件与流速监测元件周边都附加了橡胶保护层,可以有效的阻止浆液的渗透;6、光纤渗压监测元件与流速监测元件均设置了旋转档位,可以有效的固定,防止上下移动,其中流速监测元件的第二个档位可以用于清洗...
