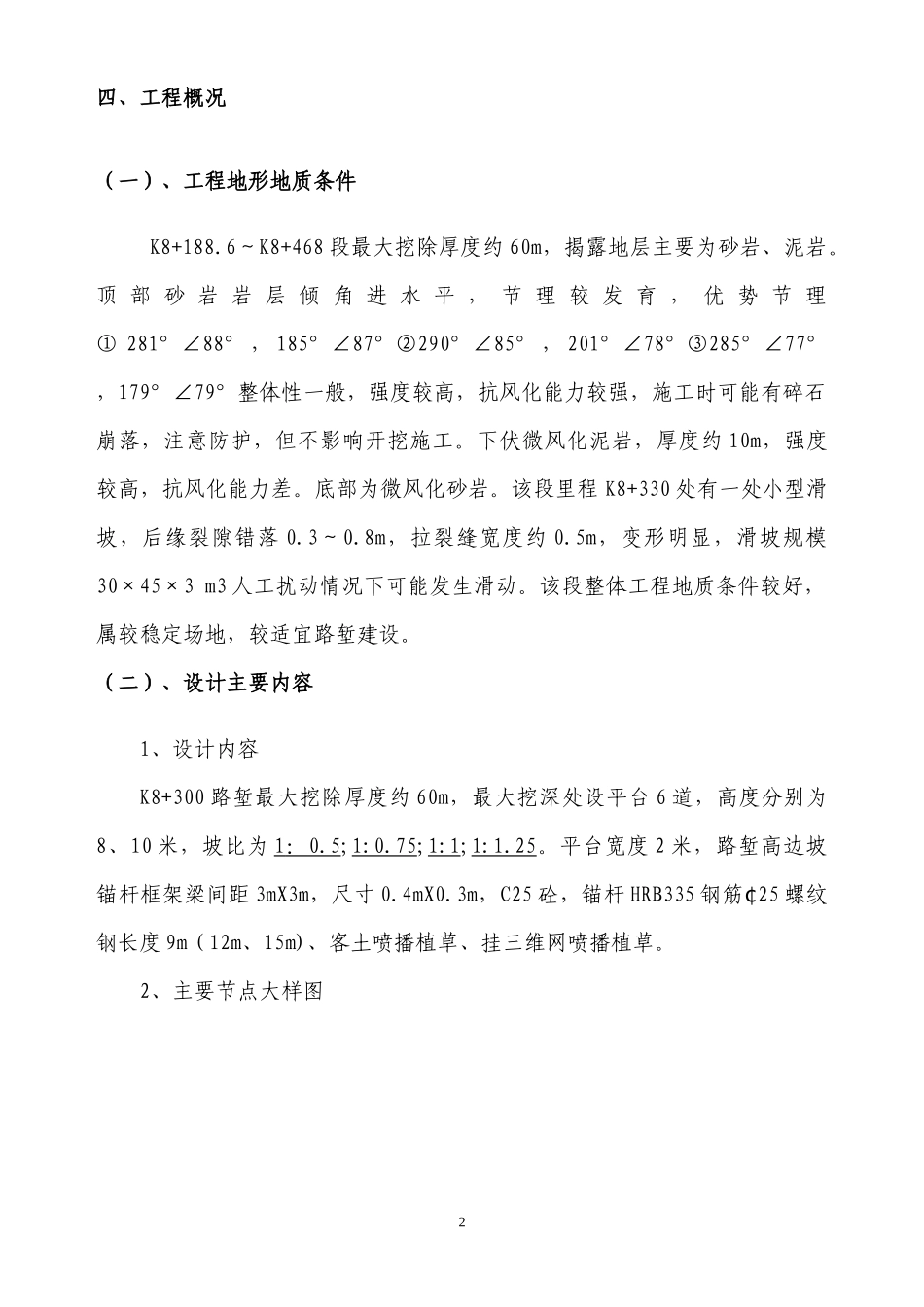

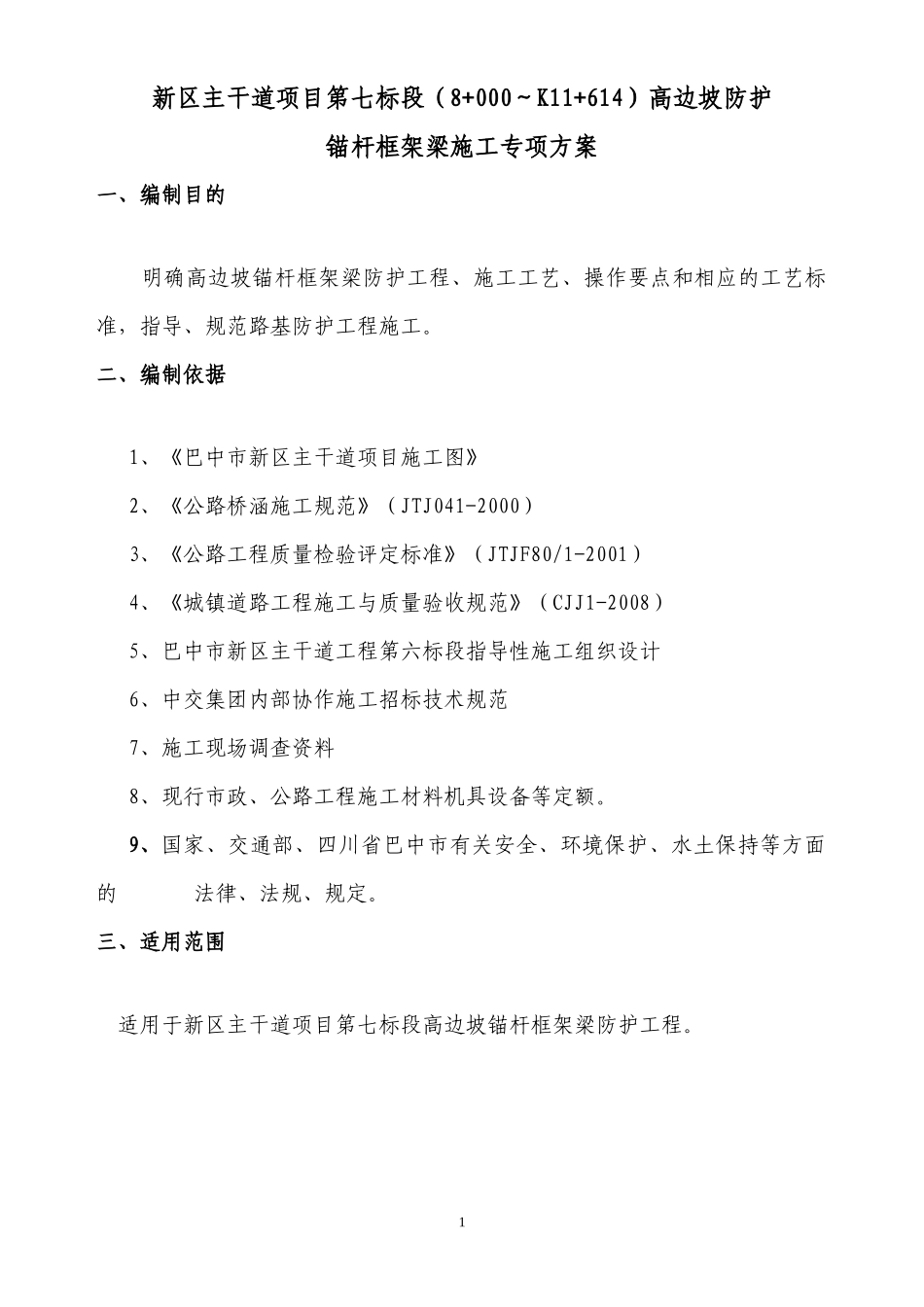

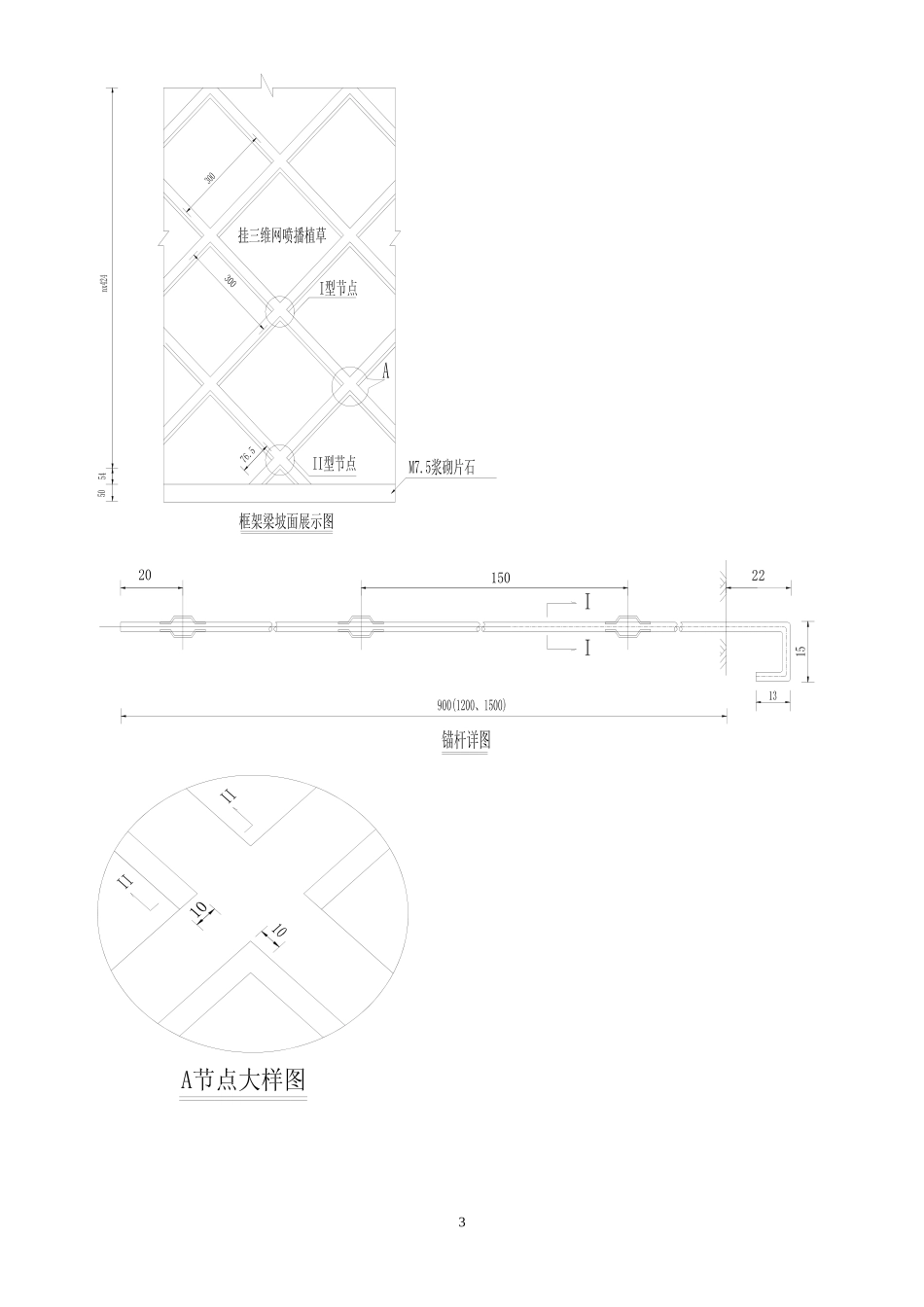

新区主干道项目第七标段（8+000～K11+614）高边坡防护锚杆框架梁施工专项方案一、编制目的明确高边坡锚杆框架梁防护工程、施工工艺、操作要点和相应的工艺标准，指导、规范路基防护工程施工。二、编制依据1、《巴中市新区主干道项目施工图》2、《公路桥涵施工规范》（JTJ041-2000）3、《公路工程质量检验评定标准》（JTJF80/1-2001）4、《城镇道路工程施工与质量验收规范》（CJJ1-2008）5、巴中市新区主干道工程第六标段指导性施工组织设计6、中交集团内部协作施工招标技术规范7、施工现场调查资料8、现行市政、公路工程施工材料机具设备等定额。9、国家、交通部、四川省巴中市有关安全、环境保护、水土保持等方面的法律、法规、规定。三、适用范围适用于新区主干道项目第七标段高边坡锚杆框架梁防护工程。1四、工程概况（一）、工程地形地质条件K8+188.6～K8+468段最大挖除厚度约60m，揭露地层主要为砂岩、泥岩。顶部砂岩岩层倾角进水平，节理较发育，优势节理①281°∠88°，185°∠87°②290°∠85°，201°∠78°③285°∠77°，179°∠79°整体性一般，强度较高，抗风化能力较强，施工时可能有碎石崩落，注意防护，但不影响开挖施工。下伏微风化泥岩，厚度约10m，强度较高，抗风化能力差。底部为微风化砂岩。该段里程K8+330处有一处小型滑坡，后缘裂隙错落0.3～0.8m，拉裂缝宽度约0.5m，变形明显，滑坡规模30×45×3m3人工扰动情况下可能发生滑动。该段整体工程地质条件较好，属较稳定场地，较适宜路堑建设。（二）、设计主要内容1、设计内容K8+300路堑最大挖除厚度约60m，最大挖深处设平台6道，高度分别为8、10米，坡比为1：0.5;1:0.75;1:1;1:1.25。平台宽度2米，路堑高边坡锚杆框架梁间距3mX3m，尺寸0.4mX0.3m，C25砼，锚杆HRB335钢筋25¢螺纹钢长度9m（12m、15m)、客土喷播植草、挂三维网喷播植草。2、主要节点大样图220150223441.100.303.2018.2044043543042542041541040540039539038545.0058.000.303.5014.500.303.9015.002-25-15-25-32-25-15-25-3耕土强风化泥质砂岩图例-22-155-2中风化泥质砂岩-35微风化泥质砂岩5第6页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共57页（三）、主要工程数量主要工程数量表五、锚杆框架梁主要施工方案及工艺技术要求1、锚杆框架梁施工工艺流程确定孔位→钻机就位→调整角度→钻孔→清孔→安装锚杆→注浆→制作框架梁。2、锚杆框架梁施工方法2.1锚杆孔测量放线按设计里面图要求在锚杆施工范围内，起止点用仪器设定固定桩，中间视条件加密，并保证在施工阶段不得损坏，其他位置以固定桩为准钢卷尺丈量，全段统一放样，孔位误差不得超过+50mm，测定的孔位点，埋设半永久性第7页共57页第6页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共57页标志，严禁边施工边放样。竖梁的具体长度可以根据实际边坡高度确定，但锚杆的位置须按等分破面的长度进行放样期间可适当调整，如遇既有刷坡面不平顺或特殊困难场地时需经设计、监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。2.2钻孔设备的选定钻孔机具的选择，根据锚固地层的类别、锚杆孔径、锚杆深度及施工场地条件等来选择钻孔设备。岩层中采用MG-50锚杆钻机钻孔成孔；在岩层破碎和松软饱水等易于塌缩孔、卡钻、埋钻地层中采用跟管钻进技术。2.3钻孔设备安装2.3.1利用￠48钢管脚手架杆搭设操作平台，检测脚手架，应满足相应承载力和稳固条件。2.3.2平台用锚杆与坡面固定，钻机用三角支架提升到平台上（也可通过小型起吊设备经S202省道吊下平台）。2.3.3根据坡面测放孔位，准确固定安装钻机，并严格进行机位调整，确保锚杆孔开钻就位纵横误差不超过+50mm，高程误差不超过+100mm，钻孔倾角符合设计要求，倾角误差允许+1度，方位允许误差+2度，锚杆与水平面夹角15度。2.3.4钻机要求水平、稳固，施钻过程中应随时检查。第8页共57页第7页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共57页2.4钻进方式钻孔要求干钻，禁止采用水钻，以确保锚杆施工不至于恶化边坡岩体的...
