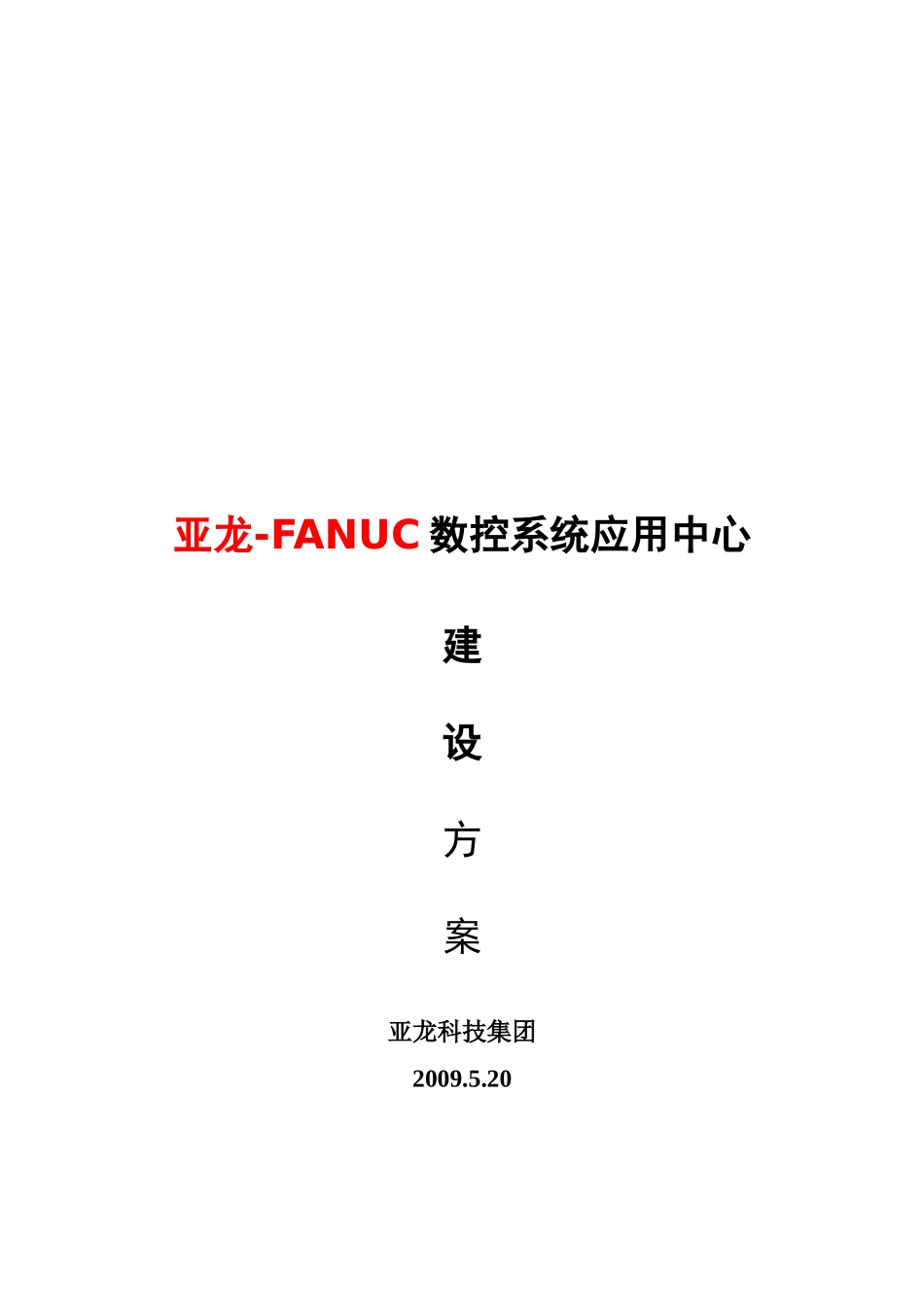

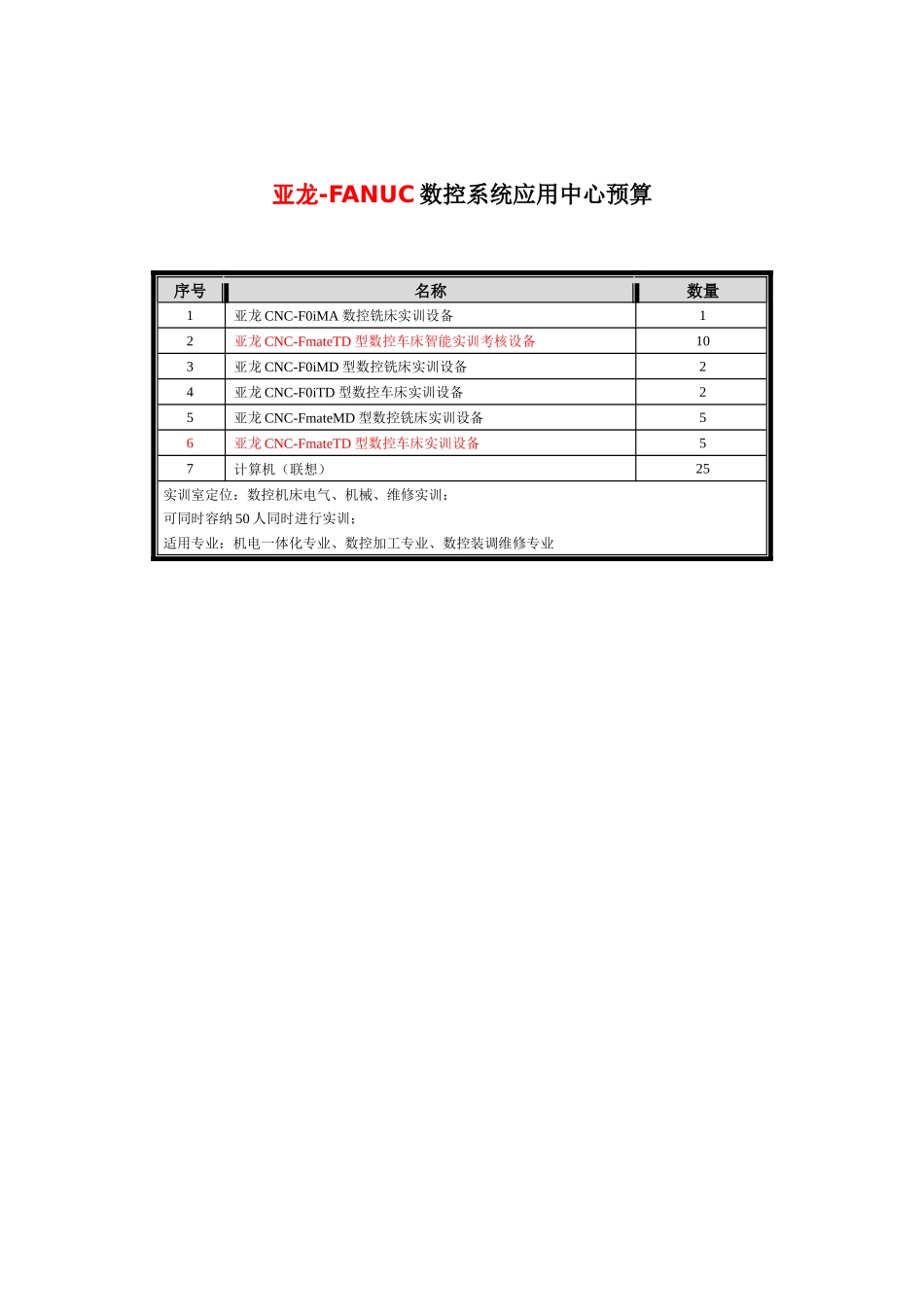

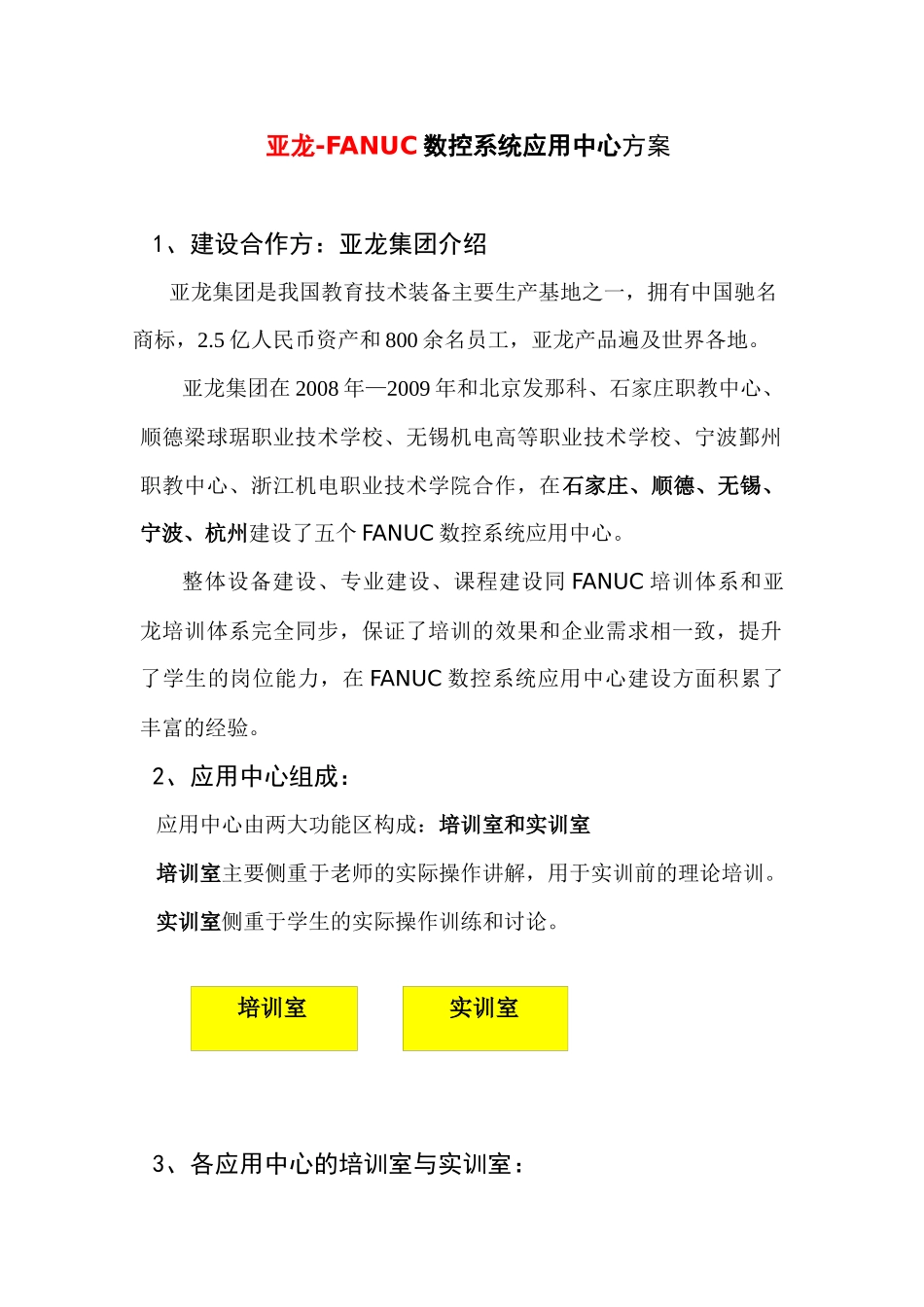

亚龙-FANUC数控系统应用中心建设方案亚龙科技集团2009.5.20亚龙-FANUC数控系统应用中心预算序号名称数量1亚龙CNC-F0iMA数控铣床实训设备12亚龙CNC-FmateTD型数控车床智能实训考核设备103亚龙CNC-F0iMD型数控铣床实训设备24亚龙CNC-F0iTD型数控车床实训设备25亚龙CNC-FmateMD型数控铣床实训设备56亚龙CNC-FmateTD型数控车床实训设备57计算机（联想）25实训室定位：数控机床电气、机械、维修实训；可同时容纳50人同时进行实训；适用专业：机电一体化专业、数控加工专业、数控装调维修专业亚龙-FANUC数控系统应用中心方案1、建设合作方：亚龙集团介绍亚龙集团是我国教育技术装备主要生产基地之一，拥有中国驰名商标，2.5亿人民币资产和800余名员工，亚龙产品遍及世界各地。亚龙集团在2008年—2009年和北京发那科、石家庄职教中心、顺德梁球琚职业技术学校、无锡机电高等职业技术学校、宁波鄞州职教中心、浙江机电职业技术学院合作，在石家庄、顺德、无锡、宁波、杭州建设了五个FANUC数控系统应用中心。整体设备建设、专业建设、课程建设同FANUC培训体系和亚龙培训体系完全同步，保证了培训的效果和企业需求相一致，提升了学生的岗位能力，在FANUC数控系统应用中心建设方面积累了丰富的经验。2、应用中心组成：应用中心由两大功能区构成：培训室和实训室培训室主要侧重于老师的实际操作讲解，用于实训前的理论培训。实训室侧重于学生的实际操作训练和讨论。+3、各应用中心的培训室与实训室：培训室实训室石家庄职教中心顺德梁球琚职业技术学校实训室无锡机电高等职业技术学校培训室4、培训课程：5、培训教室设备（1套）该教室主要用于学生的理论培训，配置一台亚龙CNC-F0iMA数控铣床实训设备，结构为立式，便于教学。（图片仅表示结构，系统实际配置为准）（1）、设备说明：亚龙CNC-F0iMA数控实训设备由钢制框架构成，布局合理，底部采用移动滚轮方便移动，各模块根据功能安装在同一平台上，安装采用活动孔结构，可以自由组合，主要分为：数控系统模块、机床控制面板模块、伺服驱动模块、电机演示模块、PMC模块、强电控制模块。电源部分设置漏电开关和缺相保护电路，在发生漏电、短路、缺相、零线断路的情况下，设备保护电路自动动作。电机带有机玻璃防护。（2）、可以完成的培训项目：1）数控系统的各构成单元了解2）数控系统的硬件连接3）系统基本参数的设置4）PMC程序的设计及PMC模块的连接设置5）伺服的初始化与FSSB的设定6）数据传输和备份7）机床数据的设置8）伺服参数的调整9）以太网的连接10）数控编程练习11）数控培训演示（3）、配置清单：设备名称数量备注亚龙CNC-F0iMA数控铣床实训设备1设备使用说明书1配件1熔芯等数据备份光盘1（4）技术参数：1）输入电源：380V×3三相五线制，频率50Hz。2）最大功率：≤1500W。3）漏电保护：漏电动作电流≤30mA。4）缺相自动保护、过载保护5）外形尺寸（长*宽*高）：800mm*600mm*1850mm二、实训教室设备（12套）该教室主要用于学生的实训教学，配置12套亚龙CNC系列数控实训设备，分为安装型和调试维修型两种，结构为台式，便于实训。（1）、设备说明：安装型：亚龙CNC-FmateTD型数控车床智能实训考核设备由数控控制台和双轴滑台模块组成。双轴滑台的X、Z轴由伺服电机控制，主轴由变频器控制，刀架采用4工位电动刀架，X、Z轴拖板采用滚珠丝杆传动，导轨为直线导轨，学生可以学习伺服电机、电动刀架工作原理和变频器控制及数控编程等。滑台实训模块的机架，采用铝合金材料加工而成，外形美观、使用方便。数控控制台底部采用移动滚轮方便移动，各模块根据功能安装在同一平台上，安装采用活动孔结构，可以自由组合，主机和滑台模块采用分体设计。主要分为：数控系统模块、伺服驱动模块、强电控制模块。各模块的安装全部采用网孔板结构，安装特别方便，且可以根据模块类型，自由设计不同的安装布局方案。双轴滑台采用可拆装的机械结构，可以完成机械传动部件中的丝杆、直线导轨、丝杆支架的拆装实训及导轨平行度、直线度、双轴垂直度等精密检测技术的实训。电源部分设置漏电开关和缺相保护电路，在发生漏电、短路、缺相、零线断路的情况下，...
