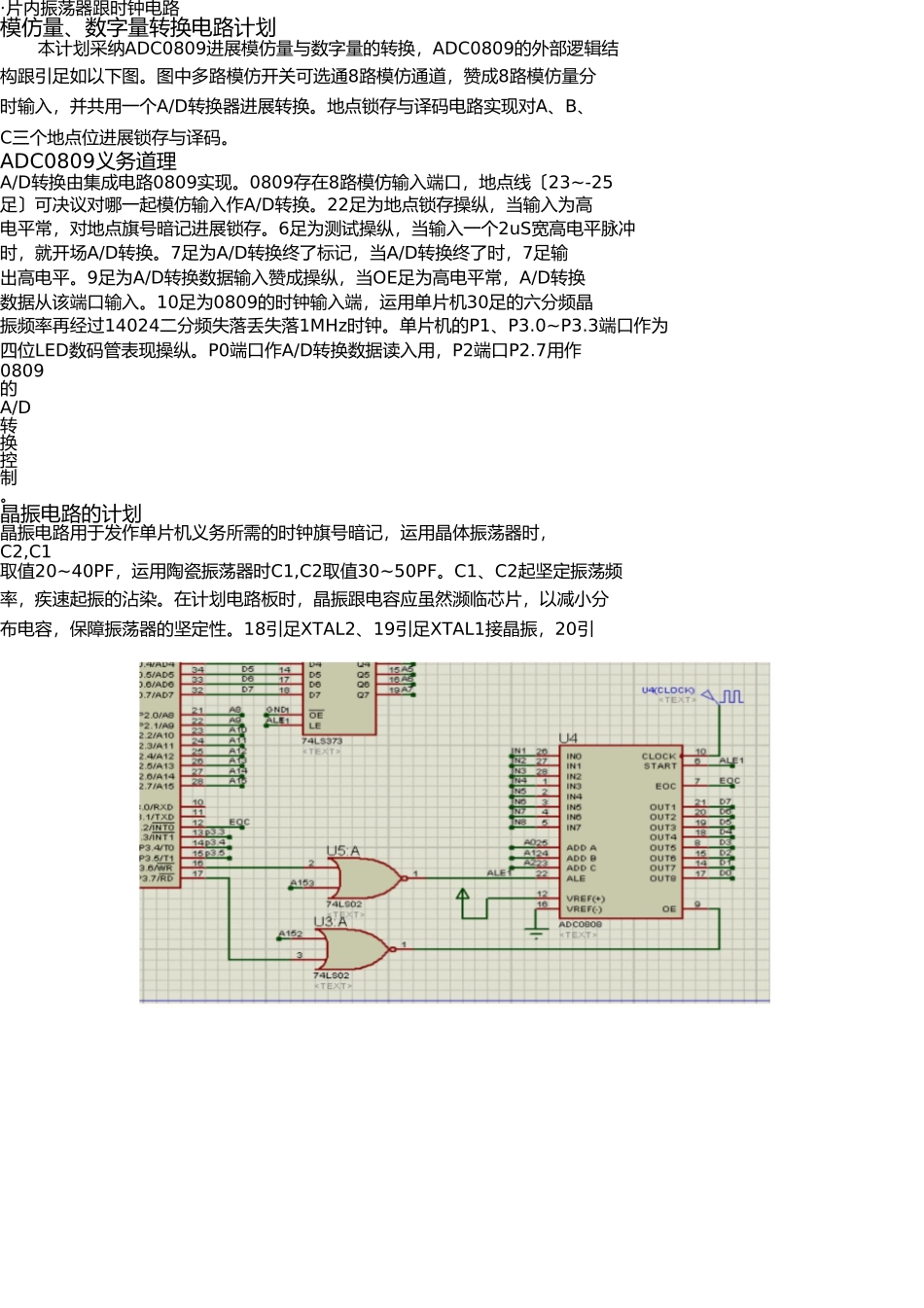

计划计划一决议操纵零碎采纳AT89C51单片机，A/D转换采纳ADC0809。零碎除能确保实现央求的功用外，还能够便外地进展8路其余A/D转换量的丈量、近程丈量结果转达等扩展大年夜功用。数字电压表零碎计划计划框图如图2-1所示。AT89C51P0振荡电路ADC0809P2电源电路LCD表现器P1P3图2-1计划计划框图AT89C51要紧特色：·4K字节可编程闪耀存储器·三级次第存储器锁定·128*8位外部RAM·32可编程I/O线·两个16位准时器/计数器·5此中缀源·可编程串行通道·低功耗的闲置跟丢失落电方法·片内振荡器跟时钟电路模仿量、数字量转换电路计划本计划采纳ADC0809进展模仿量与数字量的转换，ADC0809的外部逻辑结构跟引足如以下图。图中多路模仿开关可选通8路模仿通道，赞成8路模仿量分时输入，并共用一个A/D转换器进展转换。地点锁存与译码电路实现对A、B、C三个地点位进展锁存与译码。ADC0809义务道理A/D转换由集成电路0809实现。0809存在8路模仿输入端口，地点线〔23~-25足〕可决议对哪一起模仿输入作A/D转换。22足为地点锁存操纵，当输入为高电平常，对地点旗号暗记进展锁存。6足为测试操纵，当输入一个2uS宽高电平脉冲时，就开场A/D转换。7足为A/D转换终了标记，当A/D转换终了时，7足输出高电平。9足为A/D转换数据输入赞成操纵，当OE足为高电平常，A/D转换数据从该端口输入。10足为0809的时钟输入端，运用单片机30足的六分频晶振频率再经过14024二分频失落丢失落1MHz时钟。单片机的P1、P3.0~P3.3端口作为四位LED数码管表现操纵。P0端口作A/D转换数据读入用，P2端口P2.7用作0809的A/D转换控制。晶振电路的计划晶振电路用于发作单片机义务所需的时钟旗号暗记，运用晶体振荡器时，C2,C1取值20~40PF，运用陶瓷振荡器时C1,C2取值30~50PF。C1、C2起坚定振荡频率，疾速起振的沾染。在计划电路板时，晶振跟电容应虽然濒临芯片，以减小分布电容，保障振荡器的坚定性。18引足XTAL2、19引足XTAL1接晶振，20引足接地。图2-389C51单片机引足计划计划二本零碎由以下多少多个模块构成：AT89S52、ADC0808、LCD液晶表现。A/D转换由集成电路0808实现。0808存在8路模仿输入端口，地点〔23-25〕足可决议对哪路模仿输入作A/D转换，22足为地点锁存足，当输入为高电平常，对地点旗号暗记进展锁存。6足为测试操纵，当输入一个2us宽高电平脉冲时，就开始进展A/D转换。7足为A/D转换终了标记，当A/D转换终了时7足输入高电平。9足为A/D转换数据输入赞成操纵，当OE足为高电平常，A/D转换数据从该端口输入。10足为0808的时钟输入端，由外部旗号暗记源供给。单片机的P0端口作为LCD1602表现操纵。P3.7端口作为通道轮回。P1端口作A/D转换数据读入用，P2端口用作0808的A/D转换操纵。AT89C52时钟电路A/D转换电路丈量电压输入P1P2表现零碎复位电路AT89S52功用引见AT89S52为ATMEL所破费的一种低功耗、高功用CMOS8位微操纵器，存在8K在零碎可编程Flash存储器。图3.1AT89C52引足图AT89S52要紧功用罗列如下：1、领有乖巧的8位CPU跟在零碎可编程Flash2、晶片外部具时钟振荡器〔传统最高义务频率可至3、外部次第存储器〔ROM〕为8KB4、外部数据存储器〔RAM〕为256字节5、32个可编程I/O口线12MHz〕6、8此中缀向量源7、三个16位准时器/计数器8、三级加密次第存储器9、全双工UART串行通道ADC0808的引足跟功用引见ADC0808是采样辨别率为8位的、以逐次迫近道理进展模/数转换的器件。其外部有一个8通道多路开关，它能够依照地点码锁存译码后的旗号暗记，只选通路模仿输入旗号暗记中的一个进展A/D转换。ADC0808是ADC0809的简化版本，功用8全然一样。普通在硬件仿真时采纳ADC0808进展A/D转换，实际运用时采纳ADC0809进展A/D转换。图3.2ADC0808管足图晶振电路引见图3.3晶振电路晶振用一种能把电能跟板滞能互相转化的晶体在共振的外形下义务，以供给坚定，准确的单频振荡。在平日义务前提下，普通的晶振频率相对精度可达百万分之五十。初级的精度更高。有些晶振还能够由外加电压在确信范畴内调停频率，称为压控振荡器〔VCO〕。3.4复位电路引见图3.4复位电路复位电路是为确保微机零碎中电路坚定牢靠义务必弗成少的一局部，复位电路的第一功用是上电复位。普...
