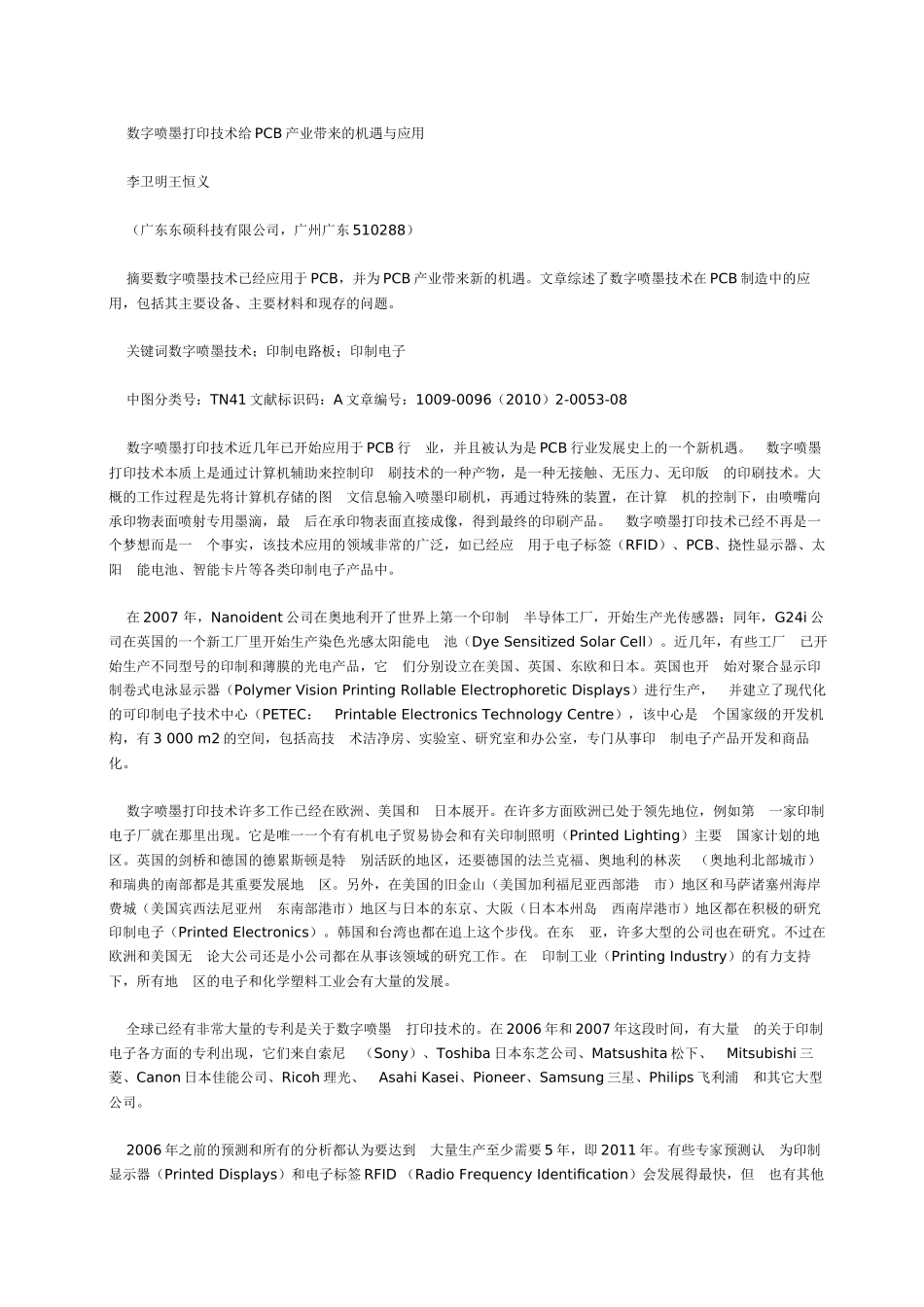

数字喷墨打印技术给PCB产业带来的机遇与应用李卫明王恒义（广东东硕科技有限公司，广州广东510288）摘要数字喷墨技术已经应用于PCB，并为PCB产业带来新的机遇。文章综述了数字喷墨技术在PCB制造中的应用，包括其主要设备、主要材料和现存的问题。关键词数字喷墨技术；印制电路板；印制电子中图分类号：TN41文献标识码：A文章编号：1009-0096（2010）2-0053-08数字喷墨打印技术近几年已开始应用于PCB行业，并且被认为是PCB行业发展史上的一个新机遇。数字喷墨打印技术本质上是通过计算机辅助来控制印刷技术的一种产物，是一种无接触、无压力、无印版的印刷技术。大概的工作过程是先将计算机存储的图文信息输入喷墨印刷机，再通过特殊的装置，在计算机的控制下，由喷嘴向承印物表面喷射专用墨滴，最后在承印物表面直接成像，得到最终的印刷产品。数字喷墨打印技术已经不再是一个梦想而是一个事实，该技术应用的领域非常的广泛，如已经应用于电子标签（RFID）、PCB、挠性显示器、太阳能电池、智能卡片等各类印制电子产品中。在2007年，Nanoident公司在奥地利开了世界上第一个印制半导体工厂，开始生产光传感器；同年，G24i公司在英国的一个新工厂里开始生产染色光感太阳能电池（DyeSensitizedSolarCell）。近几年，有些工厂已开始生产不同型号的印制和薄膜的光电产品，它们分别设立在美国、英国、东欧和日本。英国也开始对聚合显示印制卷式电泳显示器（PolymerVisionPrintingRollableElectrophoreticDisplays）进行生产，并建立了现代化的可印制电子技术中心（PETEC：PrintableElectronicsTechnologyCentre），该中心是个国家级的开发机构，有3000m2的空间，包括高技术洁净房、实验室、研究室和办公室，专门从事印制电子产品开发和商品化。数字喷墨打印技术许多工作已经在欧洲、美国和日本展开。在许多方面欧洲已处于领先地位，例如第一家印制电子厂就在那里出现。它是唯一一个有有机电子贸易协会和有关印制照明（PrintedLighting）主要国家计划的地区。英国的剑桥和德国的德累斯顿是特别活跃的地区，还要德国的法兰克福、奥地利的林茨（奥地利北部城市）和瑞典的南部都是其重要发展地区。另外，在美国的旧金山（美国加利福尼亚西部港市）地区和马萨诸塞州海岸费城（美国宾西法尼亚州东南部港市）地区与日本的东京、大阪（日本本州岛西南岸港市）地区都在积极的研究印制电子（PrintedElectronics）。韩国和台湾也都在追上这个步伐。在东亚，许多大型的公司也在研究。不过在欧洲和美国无论大公司还是小公司都在从事该领域的研究工作。在印制工业（PrintingIndustry）的有力支持下，所有地区的电子和化学塑料工业会有大量的发展。全球已经有非常大量的专利是关于数字喷墨打印技术的。在2006年和2007年这段时间，有大量的关于印制电子各方面的专利出现，它们来自索尼（Sony）、Toshiba日本东芝公司、Matsushita松下、Mitsubishi三菱、Canon日本佳能公司、Ricoh理光、AsahiKasei、Pioneer、Samsung三星、Philips飞利浦和其它大型公司。2006年之前的预测和所有的分析都认为要达到大量生产至少需要5年，即2011年。有些专家预测认为印制显示器（PrintedDisplays）和电子标签RFID（RadioFrequencyIdentification）会发展得最快，但也有其他专家认为柔性太阳能电池（FlexibleSolarCells）发展势头最强劲。基于NanoMarkets公司的GlenAllen分析，预测在2007年数字喷墨打印技术相关产品的收入会有354百万美元，到2011年会有121亿美元（图1）。综上所述，数字喷墨技术已经开始形成一个新的产业，并且会带来一个新的时代。我国开展数字喷墨技术已经是迫在眉睫，再继续等待，只会错失良机。在2008年3月17日，中国印制电路行业协会在上海成立了“全印制电子分会”。该分会的成立，意味着中国PCB工业开始密切的关注、研究和推广应用“全印制电子技术”（FullPrintedElectronics），更标志着中国PCB工业在发展道路上走上了新的起点。各企业应该联合攻关、联合创新，才能赶上这个发展的趋势，才能不迷失在这个发展的大潮中。下面将详细介绍数字喷墨技术在PCB产业中的应用。1全印制电子电路1.1数字喷墨打印...
