建筑工程施工临时用电专项方案(泊湖湾三期工程)VIP专享VIP免费

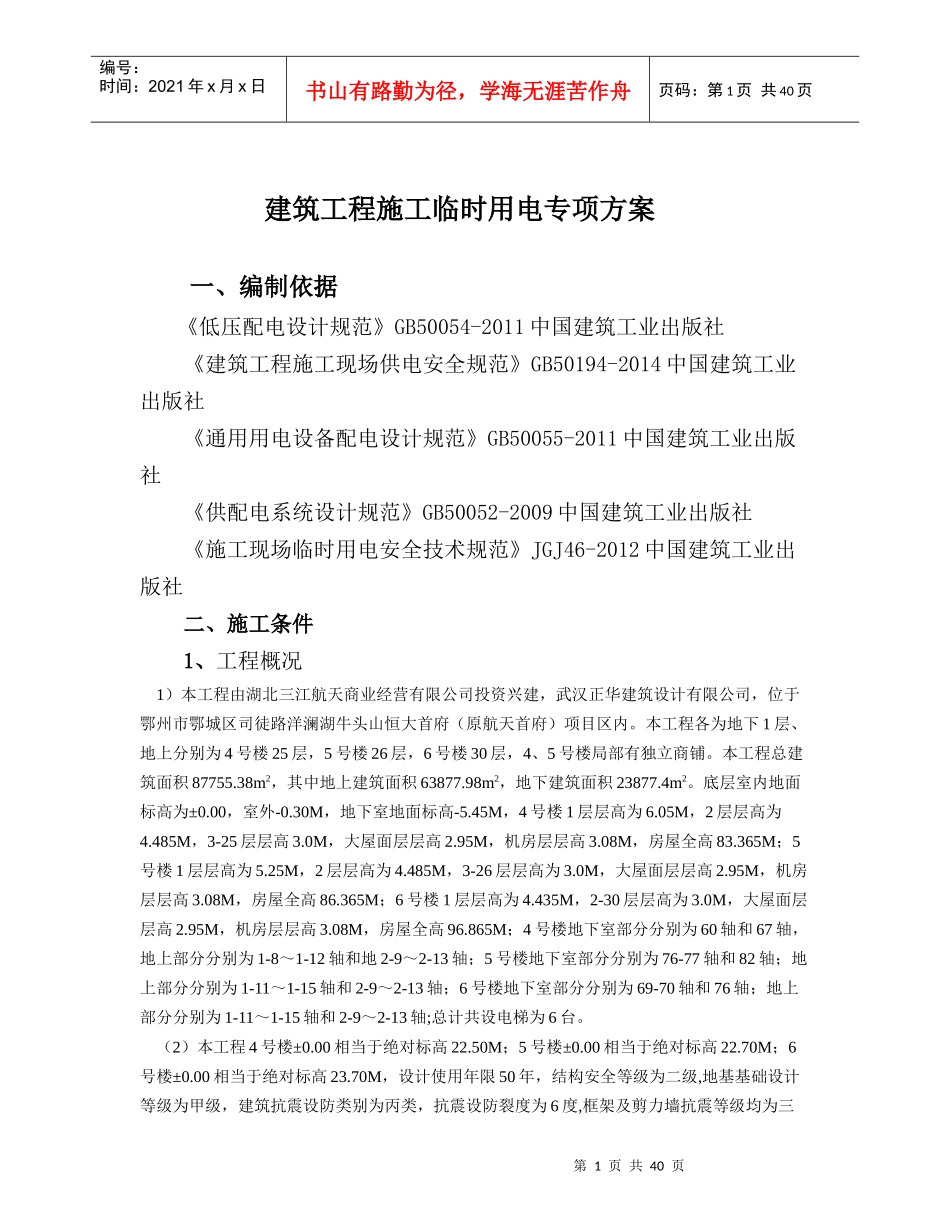

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页建筑工程施工临时用电专项方案一、编制依据《低压配电设计规范》GB50054-2011中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-2014中国建筑工业出版社《通用用电设备配电设计规范》GB50055-2011中国建筑工业出版社《供配电系统设计规范》GB50052-2009中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2012中国建筑工业出版社二、施工条件1、工程概况1）本工程由湖北三江航天商业经营有限公司投资兴建，武汉正华建筑设计有限公司，位于鄂州市鄂城区司徒路洋澜湖牛头山恒大首府（原航天首府）项目区内。本工程各为地下1层、地上分别为4号楼25层，5号楼26层，6号楼30层，4、5号楼局部有独立商铺。本工程总建筑面积87755.38m2，其中地上建筑面积63877.98m2，地下建筑面积23877.4m2。底层室内地面标高为±0.00，室外-0.30M，地下室地面标高-5.45M，4号楼1层层高为6.05M，2层层高为4.485M，3-25层层高3.0M，大屋面层层高2.95M，机房层层高3.08M，房屋全高83.365M；5号楼1层层高为5.25M，2层层高为4.485M，3-26层层高为3.0M，大屋面层层高2.95M，机房层层高3.08M，房屋全高86.365M；6号楼1层层高为4.435M，2-30层层高为3.0M，大屋面层层高2.95M，机房层层高3.08M，房屋全高96.865M；4号楼地下室部分分别为60轴和67轴，地上部分分别为1-8～1-12轴和地2-9～2-13轴；5号楼地下室部分分别为76-77轴和82轴；地上部分分别为1-11～1-15轴和2-9～2-13轴；6号楼地下室部分分别为69-70轴和76轴；地上部分分别为1-11～1-15轴和2-9～2-13轴;总计共设电梯为6台。（2）本工程4号楼±0.00相当于绝对标高22.50M；5号楼±0.00相当于绝对标高22.70M；6号楼±0.00相当于绝对标高23.70M，设计使用年限50年，结构安全等级为二级,地基基础设计等级为甲级，建筑抗震设防类别为丙类，抗震设防裂度为6度,框架及剪力墙抗震等级均为三第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页级。设计基本地震加速度值为0.05g，所在场地设计地震分组为第一组，地面粗糙度C类。建筑防火分类为一类，结构构件的耐火等级为一级，地下室防水等级为二级，场地土为中软场地土，场地类别为Ⅱ类2、施工现场用电量统计表:------------------------------------------------------------序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QTZ561055.50155.502灰浆泵(1~6m3/h)1.2011.203325~400砂浆搅拌机5.5015.504钢筋切断机GJ-407.0017.005钢筋调直机GJ4-14/49.0019.006钢筋弯曲机GJ7-402.8012.807交流电弧焊机21.00121.008木工圆据机3.0013.009普通木工带据机20.00120.0010单面杠压刨床8.0018.00第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页11木工平刨床2.8012.80-------------------------------------------------------------三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、塔式起重机Kx=0.20Cosφ=0.60tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.40/0.25)1/2×55.50=70.20kWPjs=Kx×Pe=0.20×70.20=14.04Kw(2)、灰浆泵(1~6m3/h)Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×1.20=0.36kW(3)、325~400砂浆搅拌机Kx=0.70Cosφ=0.68tgφ=1.08第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页Pjs=0.70×5.50=3.85kW(4)、钢筋切断机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×7.00=2.10kW(5)、钢筋调直机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×9.00=2.70kW(6)、钢筋变曲机Kx=0.30Cosφ=0.70tgφ=1.0...
