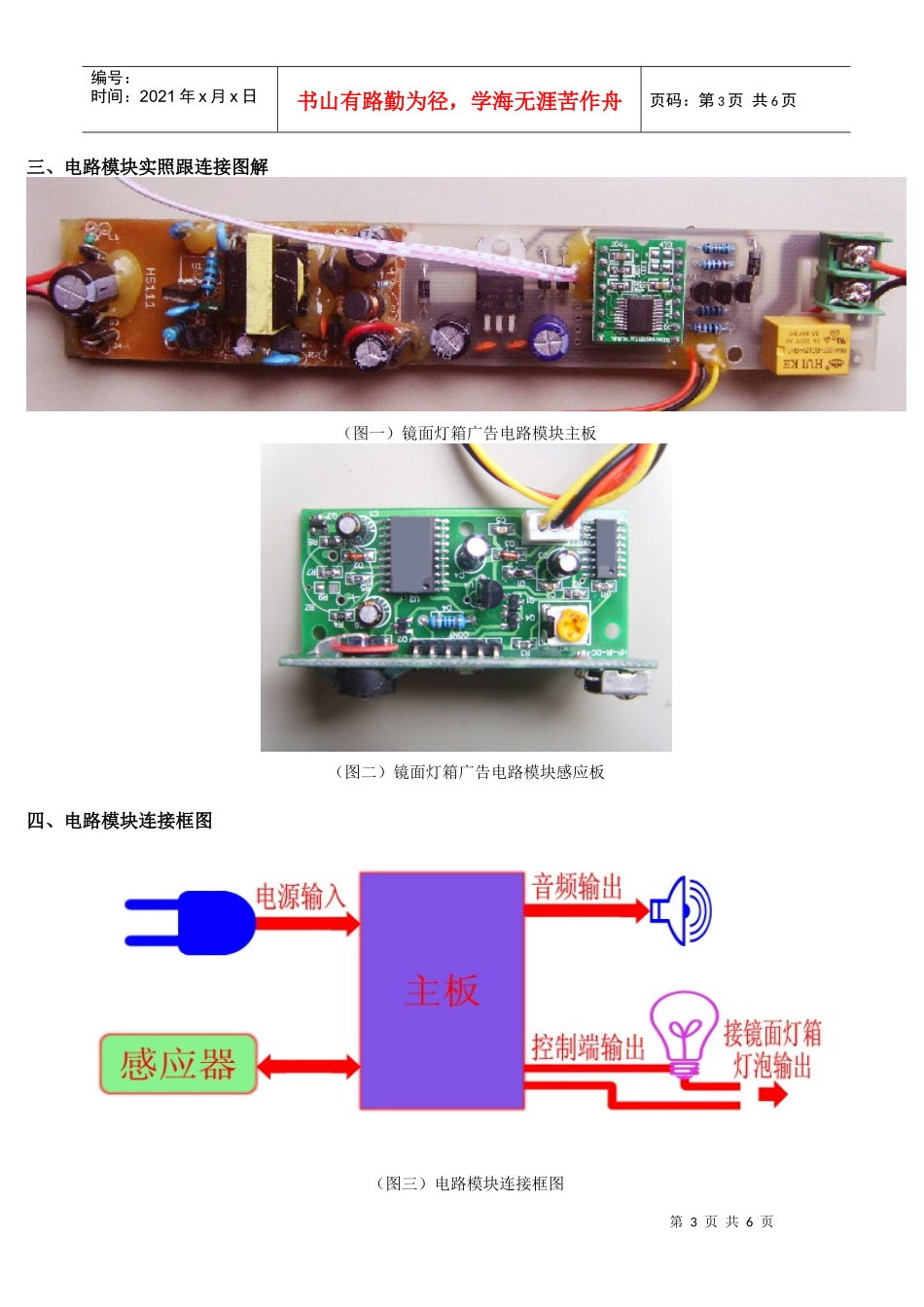

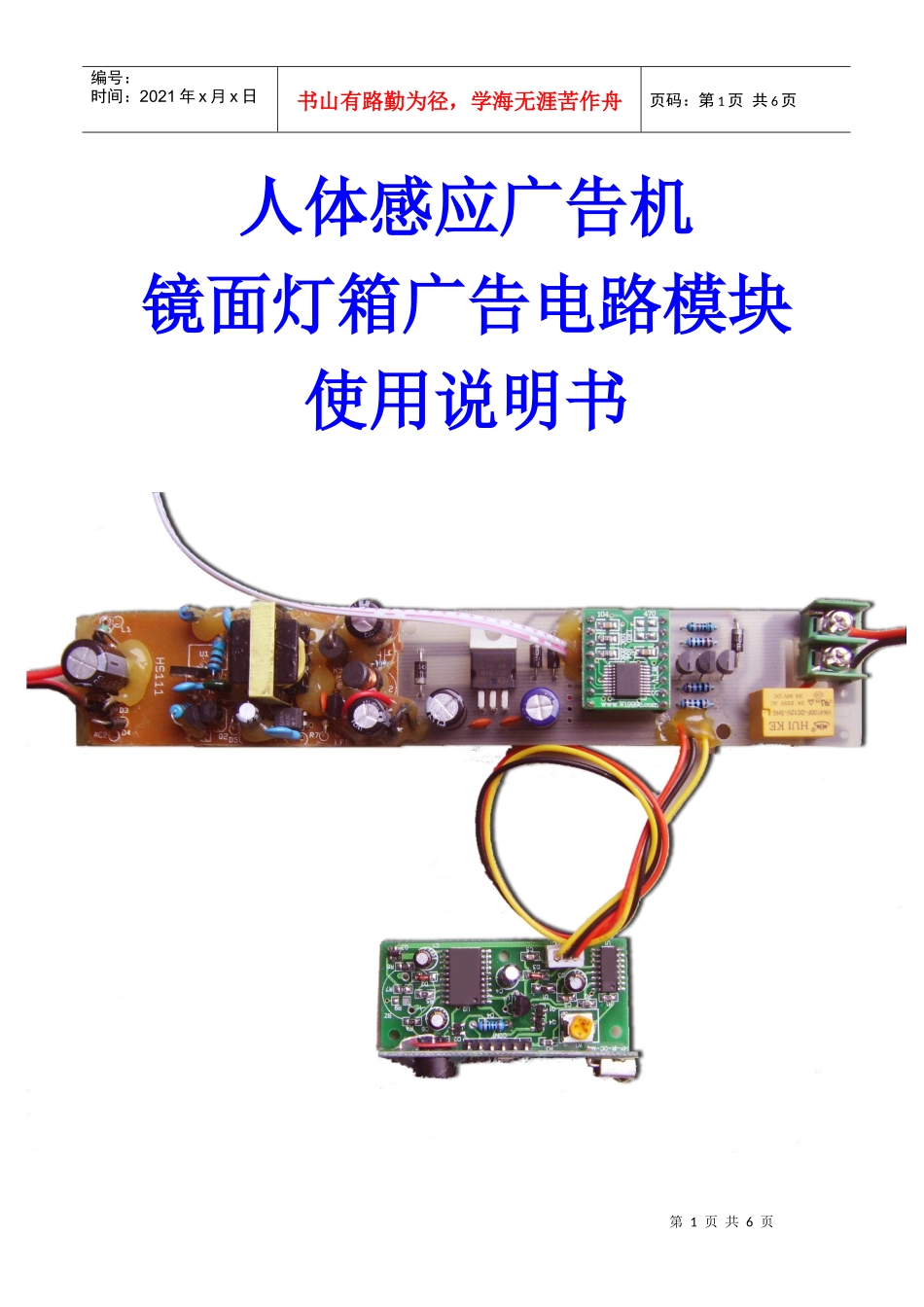

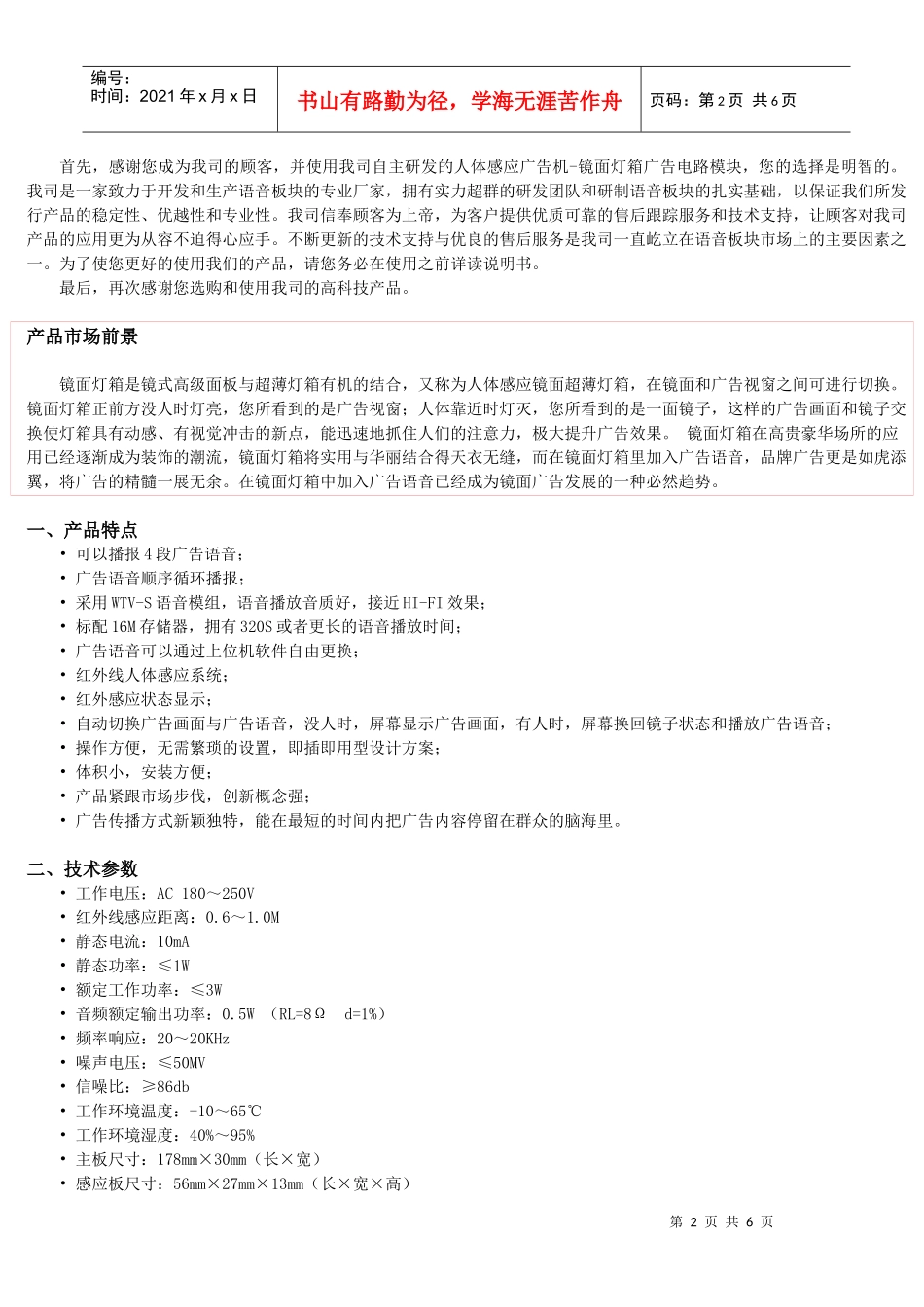

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页人体感应广告机镜面灯箱广告电路模块使用说明书第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页首先，感谢您成为我司的顾客，并使用我司自主研发的人体感应广告机-镜面灯箱广告电路模块，您的选择是明智的。我司是一家致力于开发和生产语音板块的专业厂家，拥有实力超群的研发团队和研制语音板块的扎实基础，以保证我们所发行产品的稳定性、优越性和专业性。我司信奉顾客为上帝，为客户提供优质可靠的售后跟踪服务和技术支持，让顾客对我司产品的应用更为从容不迫得心应手。不断更新的技术支持与优良的售后服务是我司一直屹立在语音板块市场上的主要因素之一。为了使您更好的使用我们的产品，请您务必在使用之前详读说明书。最后，再次感谢您选购和使用我司的高科技产品。产品市场前景镜面灯箱是镜式高级面板与超薄灯箱有机的结合，又称为人体感应镜面超薄灯箱，在镜面和广告视窗之间可进行切换。镜面灯箱正前方没人时灯亮，您所看到的是广告视窗；人体靠近时灯灭，您所看到的是一面镜子，这样的广告画面和镜子交换使灯箱具有动感、有视觉冲击的新点，能迅速地抓住人们的注意力，极大提升广告效果。镜面灯箱在高贵豪华场所的应用已经逐渐成为装饰的潮流，镜面灯箱将实用与华丽结合得天衣无缝，而在镜面灯箱里加入广告语音，品牌广告更是如虎添翼，将广告的精髓一展无余。在镜面灯箱中加入广告语音已经成为镜面广告发展的一种必然趋势。一、产品特点•可以播报4段广告语音；•广告语音顺序循环播报；•采用WTV-S语音模组，语音播放音质好，接近HI-FI效果；•标配16M存储器，拥有320S或者更长的语音播放时间；•广告语音可以通过上位机软件自由更换；•红外线人体感应系统；•红外感应状态显示；•自动切换广告画面与广告语音，没人时，屏幕显示广告画面，有人时，屏幕换回镜子状态和播放广告语音；•操作方便，无需繁琐的设置，即插即用型设计方案；•体积小，安装方便；•产品紧跟市场步伐，创新概念强；•广告传播方式新颖独特，能在最短的时间内把广告内容停留在群众的脑海里。二、技术参数•工作电压：AC180～250V•红外线感应距离：0.6～1.0M•静态电流：10mA•静态功率：≤1W•额定工作功率：≤3W•音频额定输出功率：0.5W（RL=8Ωd=1%）•频率响应：20～20KHz•噪声电压：≤50MV•信噪比：≥86db•工作环境温度：-10～65℃•工作环境湿度：40%～95%•主板尺寸：178mm×30mm（长×宽）•感应板尺寸：56mm×27mm×13mm（长×宽×高）第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页三、电路模块实照跟连接图解（图一）镜面灯箱广告电路模块主板（图二）镜面灯箱广告电路模块感应板四、电路模块连接框图（图三）电路模块连接框图镜面灯箱控制端输出音频输出，可直接驱动喇叭电源输入，接AC220V连接到感应板连接到主板红外线发射端红外线接收端状态显示灯第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页五、电路模块应用实例（图四）人物靠近，显示镜面，并开始播放广告语音（图五）人物离开，镜面切换到广告画面第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页六、电路模块的安装和使用◎电路模块的安装根据镜面灯箱的实际安装位置，把电路模块的感应器安装在方便感应到人体的地方，主板跟扬声器安装在灯箱里面，从而在镜面灯箱增加语音广告功能的同时，外观一样可以做到简洁、时尚。◎广告语音的更换通过WTV系列编程器，用OTP上位机软件即可对主板上的WTV-S语音模组进行广告语音更换，一般电路模块在出厂前，都已经根据客户的要求，将相关的广告语音拷贝到WTV-S语音模组里面去了。所以，通常情况下，客户都不需要对语音进行更换了。如有需要，客户可以搭配WTV系列编程器烧录广告语音，语音更换更随心所欲。相关细节操作，详见于WTV系列编程器使用说明。◎电路模块的使用电路模块为“傻瓜型”模块，...
