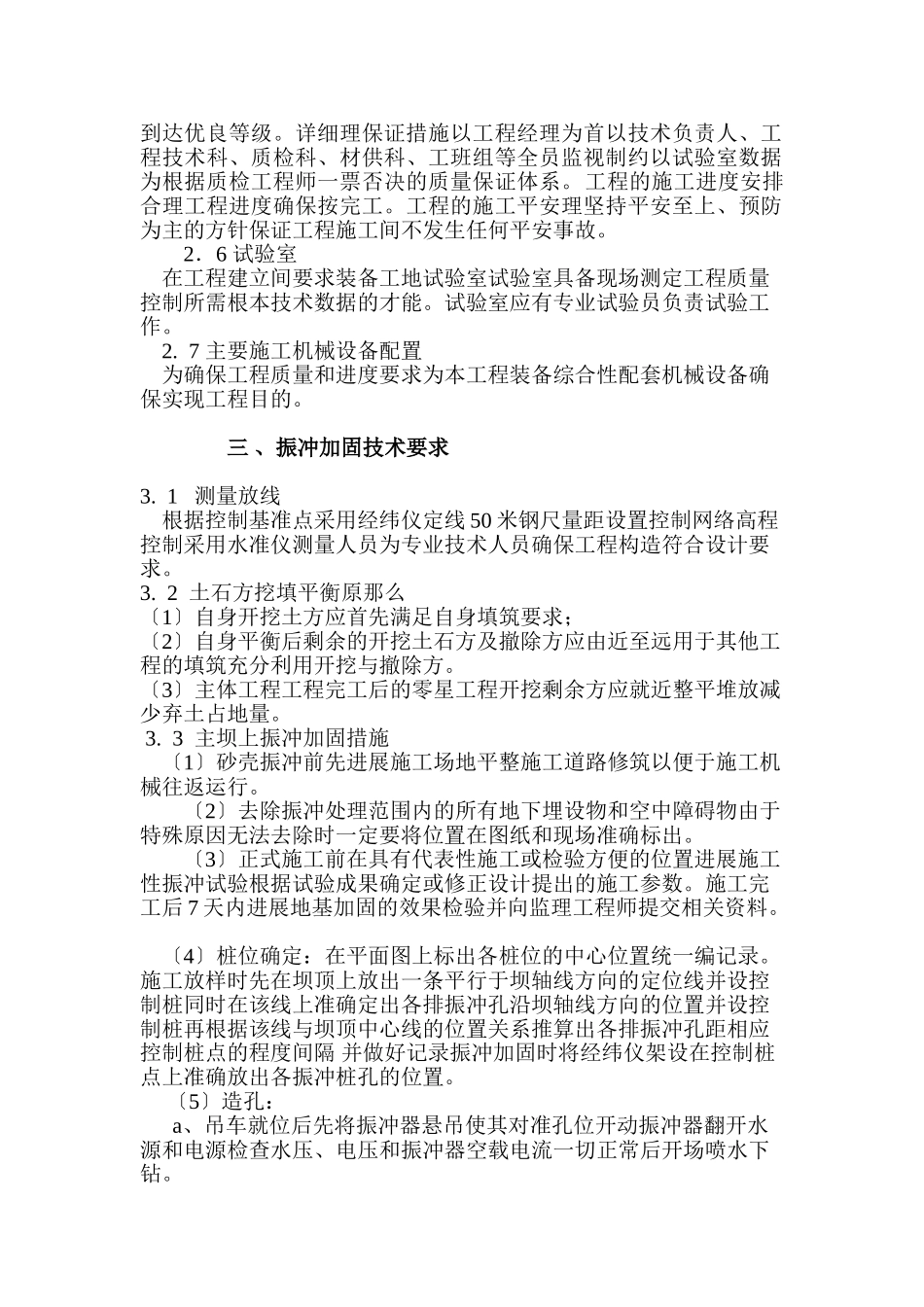

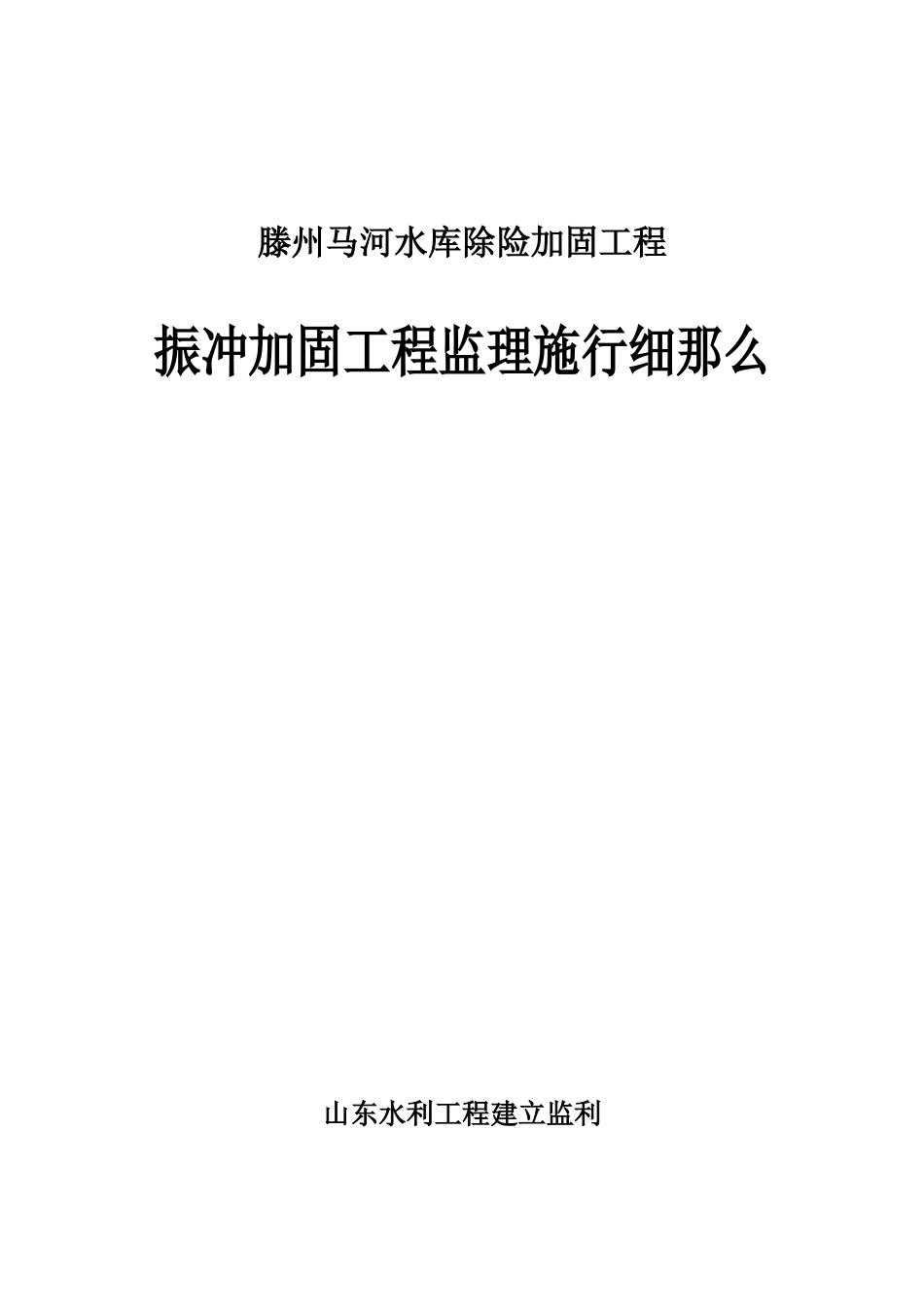

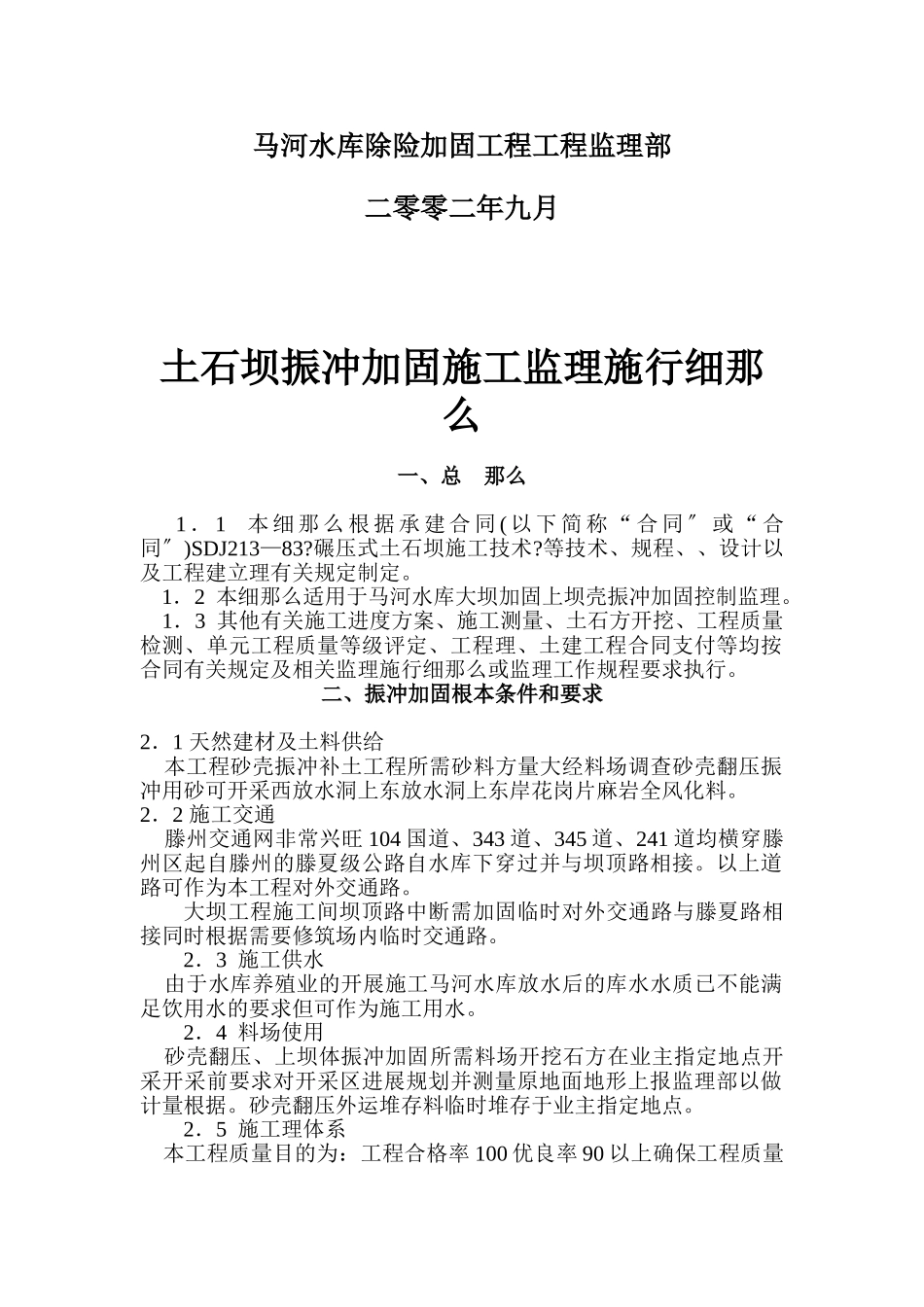

滕州马河水库除险加固工程振冲加固工程监理施行细那么山东水利工程建立监利马河水库除险加固工程工程监理部二零零二年九月土石坝振冲加固施工监理施行细那么一、总那么1．1本细那么根据承建合同(以下简称“合同〞或“合同〞)SDJ213—83?碾压式土石坝施工技术?等技术、规程、、设计以及工程建立理有关规定制定。1．2本细那么适用于马河水库大坝加固上坝壳振冲加固控制监理。1．3其他有关施工进度方案、施工测量、土石方开挖、工程质量检测、单元工程质量等级评定、工程理、土建工程合同支付等均按合同有关规定及相关监理施行细那么或监理工作规程要求执行。二、振冲加固根本条件和要求2．1天然建材及土料供给本工程砂壳振冲补土工程所需砂料方量大经料场调查砂壳翻压振冲用砂可开采西放水洞上东放水洞上东岸花岗片麻岩全风化料。2．2施工交通滕州交通网非常兴旺104国道、343道、345道、241道均横穿滕州区起自滕州的滕夏级公路自水库下穿过并与坝顶路相接。以上道路可作为本工程对外交通路。大坝工程施工间坝顶路中断需加固临时对外交通路与滕夏路相接同时根据需要修筑场内临时交通路。2．3施工供水由于水库养殖业的开展施工马河水库放水后的库水水质已不能满足饮用水的要求但可作为施工用水。2．4料场使用砂壳翻压、上坝体振冲加固所需料场开挖石方在业主指定地点开采开采前要求对开采区进展规划并测量原地面地形上报监理部以做计量根据。砂壳翻压外运堆存料临时堆存于业主指定地点。2．5施工理体系本工程质量目的为：工程合格率100优良率90以上确保工程质量到达优良等级。详细理保证措施以工程经理为首以技术负责人、工程技术科、质检科、材供科、工班组等全员监视制约以试验室数据为根据质检工程师一票否决的质量保证体系。工程的施工进度安排合理工程进度确保按完工。工程的施工平安理坚持平安至上、预防为主的方针保证工程施工间不发生任何平安事故。2．6试验室在工程建立间要求装备工地试验室试验室具备现场测定工程质量控制所需根本技术数据的才能。试验室应有专业试验员负责试验工作。2.7主要施工机械设备配置为确保工程质量和进度要求为本工程装备综合性配套机械设备确保实现工程目的。三、振冲加固技术要求3.1测量放线根据控制基准点采用经纬仪定线50米钢尺量距设置控制网络高程控制采用水准仪测量人员为专业技术人员确保工程构造符合设计要求。3.2土石方挖填平衡原那么〔1〕自身开挖土方应首先满足自身填筑要求；〔2〕自身平衡后剩余的开挖土石方及撤除方应由近至远用于其他工程的填筑充分利用开挖与撤除方。〔3〕主体工程工程完工后的零星工程开挖剩余方应就近整平堆放减少弃土占地量。3.3主坝上振冲加固措施〔1〕砂壳振冲前先进展施工场地平整施工道路修筑以便于施工机械往返运行。〔2〕去除振冲处理范围内的所有地下埋设物和空中障碍物由于特殊原因无法去除时一定要将位置在图纸和现场准确标出。〔3〕正式施工前在具有代表性施工或检验方便的位置进展施工性振冲试验根据试验成果确定或修正设计提出的施工参数。施工完工后7天内进展地基加固的效果检验并向监理工程师提交相关资料。〔4〕桩位确定：在平面图上标出各桩位的中心位置统一编记录。施工放样时先在坝顶上放出一条平行于坝轴线方向的定位线并设控制桩同时在该线上准确定出各排振冲孔沿坝轴线方向的位置并设控制桩再根据该线与坝顶中心线的位置关系推算出各排振冲孔距相应控制桩点的程度间隔并做好记录振冲加固时将经纬仪架设在控制桩点上准确放出各振冲桩孔的位置。〔5〕造孔：a、吊车就位后先将振冲器悬吊使其对准孔位开动振冲器翻开水源和电源检查水压、电压和振冲器空载电流一切正常后开场喷水下钻。b、振冲器以其自重量和在振动喷水作用下使其以1~2m/min的速度徐徐沉入砂中每钻入0.5~1~m在该段高度悬留5~10s扩孔待孔内泥浆溢出时再继续沉入。c、振冲每贯入1~2m孔段记录一次造孔电流、水压和时间直至贯入到施工图设计深度。d、当下沉到达设计深度时振冲器应在孔底适当留振以排除泥浆进展清孔直至孔口返出泥浆变稀为止。(6)振冲填料:清孔完毕后用挖掘机、装载机将填料运至振冲孔附近人工向孔内填料填料采用连...
