数控加工实践指导书_XXXX_(B5)VIP免费

数控加工实践指导书_XXXX_(B5)_第1页
1/49

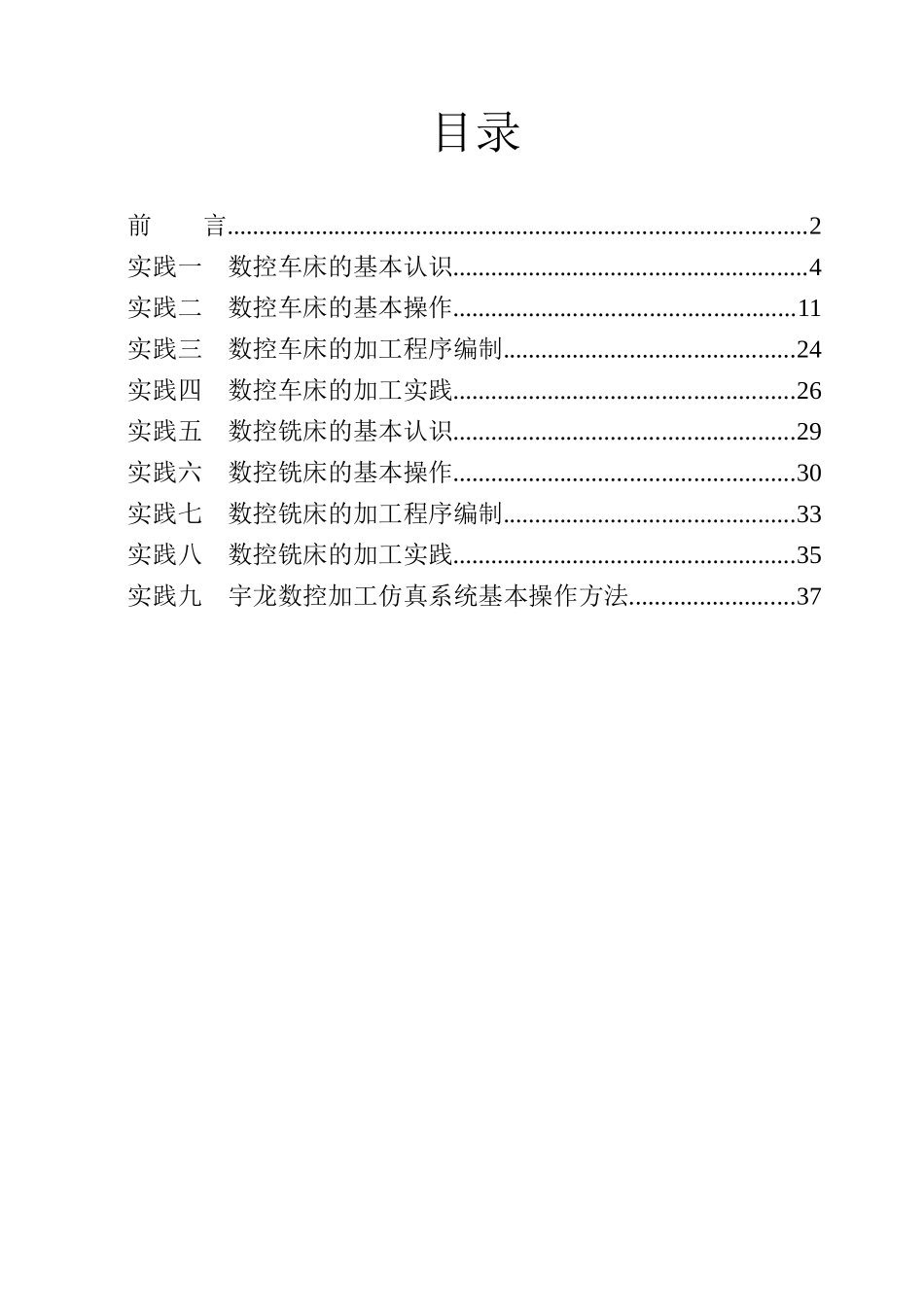

数控加工实践指导书_XXXX_(B5)_第2页
2/49

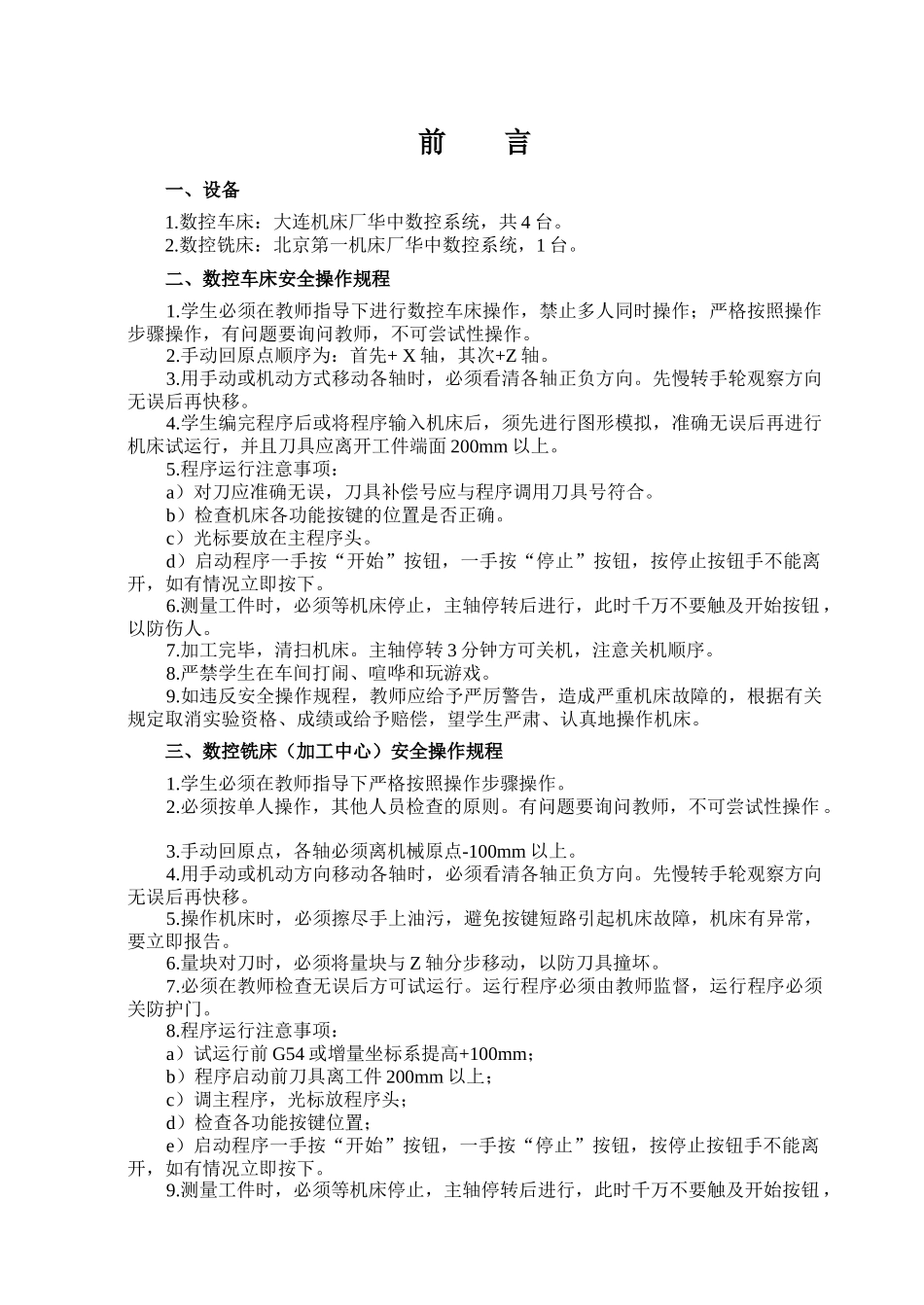

数控加工实践指导书_XXXX_(B5)_第3页
3/49
数控加工实践指导书大连大学机械工程学院2011年目录前言............................................................................................2实践一数控车床的基本认识........................................................4实践二数控车床的基本操作......................................................11实践三数控车床的加工程序编制..............................................24实践四数控车床的加工实践......................................................26实践五数控铣床的基本认识......................................................29实践六数控铣床的基本操作......................................................30实践七数控铣床的加工程序编制..............................................33实践八数控铣床的加工实践......................................................35实践九宇龙数控加工仿真系统基本操作方法..........................37前言一、设备1.数控车床:大连机床厂华中数控系统,共4台。2.数控铣床:北京第一机床厂华中数控系统,1台。二、数控车床安全操作规程1.学生必须在教师指导下进行数控车床操作,禁止多人同时操作;严格按照操作步骤操作,有问题要询问教师,不可尝试性操作。2.手动回原点顺序为:首先+X轴,其次+Z轴。3.用手动或机动方式移动各轴时,必须看清各轴正负方向。先慢转手轮观察方向无误后再快移。4.学生编完程序后或将程序输入机床后,须先进行图形模拟,准确无误后再进行机床试运行,并且刀具应离开工件端面200mm以上。5.程序运行注意事项:a)对刀应准确无误,刀具补偿号应与程序调用刀具号符合。b)检查机床各功能按键的位置是否正确。c)光标要放在主程序头。d)启动程序一手按“开始”按钮,一手按“停止”按钮,按停止按钮手不能离开,如有情况立即按下。6.测量工件时,必须等机床停止,主轴停转后进行,此时千万不要触及开始按钮,以防伤人。7.加工完毕,清扫机床。主轴停转3分钟方可关机,注意关机顺序。8.严禁学生在车间打闹、喧哗和玩游戏。9.如违反安全操作规程,教师应给予严厉警告,造成严重机床故障的,根据有关规定取消实验资格、成绩或给予赔偿,望学生严肃、认真地操作机床。三、数控铣床(加工中心)安全操作规程1.学生必须在教师指导下严格按照操作步骤操作。2.必须按单人操作,其他人员检查的原则。有问题要询问教师,不可尝试性操作。3.手动回原点,各轴必须离机械原点-100mm以上。4.用手动或机动方向移动各轴时,必须看清各轴正负方向。先慢转手轮观察方向无误后再快移。5.操作机床时,必须擦尽手上油污,避免按键短路引起机床故障,机床有异常,要立即报告。6.量块对刀时,必须将量块与Z轴分步移动,以防刀具撞坏。7.必须在教师检查无误后方可试运行。运行程序必须由教师监督,运行程序必须关防护门。8.程序运行注意事项:a)试运行前G54或增量坐标系提高+100mm;b)程序启动前刀具离工件200mm以上;c)调主程序,光标放程序头;d)检查各功能按键位置;e)启动程序一手按“开始”按钮,一手按“停止”按钮,按停止按钮手不能离开,如有情况立即按下。9.测量工件时,必须等机床停止,主轴停转后进行,此时千万不要触及开始按钮,以防伤人。10.加工完毕,清扫机床。主轴停转3分钟方可关机,注意关机顺序。11.严禁学生在车间打闹、喧哗和玩游戏。12.如违反安全操作规程,教师应给予严厉警告,造成严重机床故障的,根据有关规定取消实验资格、成绩或给予赔偿,望学生严肃、认真地操作机床。实践一数控车床的基本认识[目的]1.了解数控车床的组成结构、特点及功能;2.了解数控车床的操作面板上各种键盘区的功用;3.了解数控车床的基本运动、加工对象及其用途;4.掌握数控车床的调整及加工前的准备工作。[仪器与设备]1.HNC-21/22T型卧式数控车床四台;2.华中世纪星数控系统。[相关知识概述]一、HNC-21/22T型卧式数控车床的特点采用了全封闭防护装置,可防止切屑或切削液飞出,避免给操作者带来意外伤害;可自动换刀,采用了自动回转刀架,在加工过程中可自动换刀...
