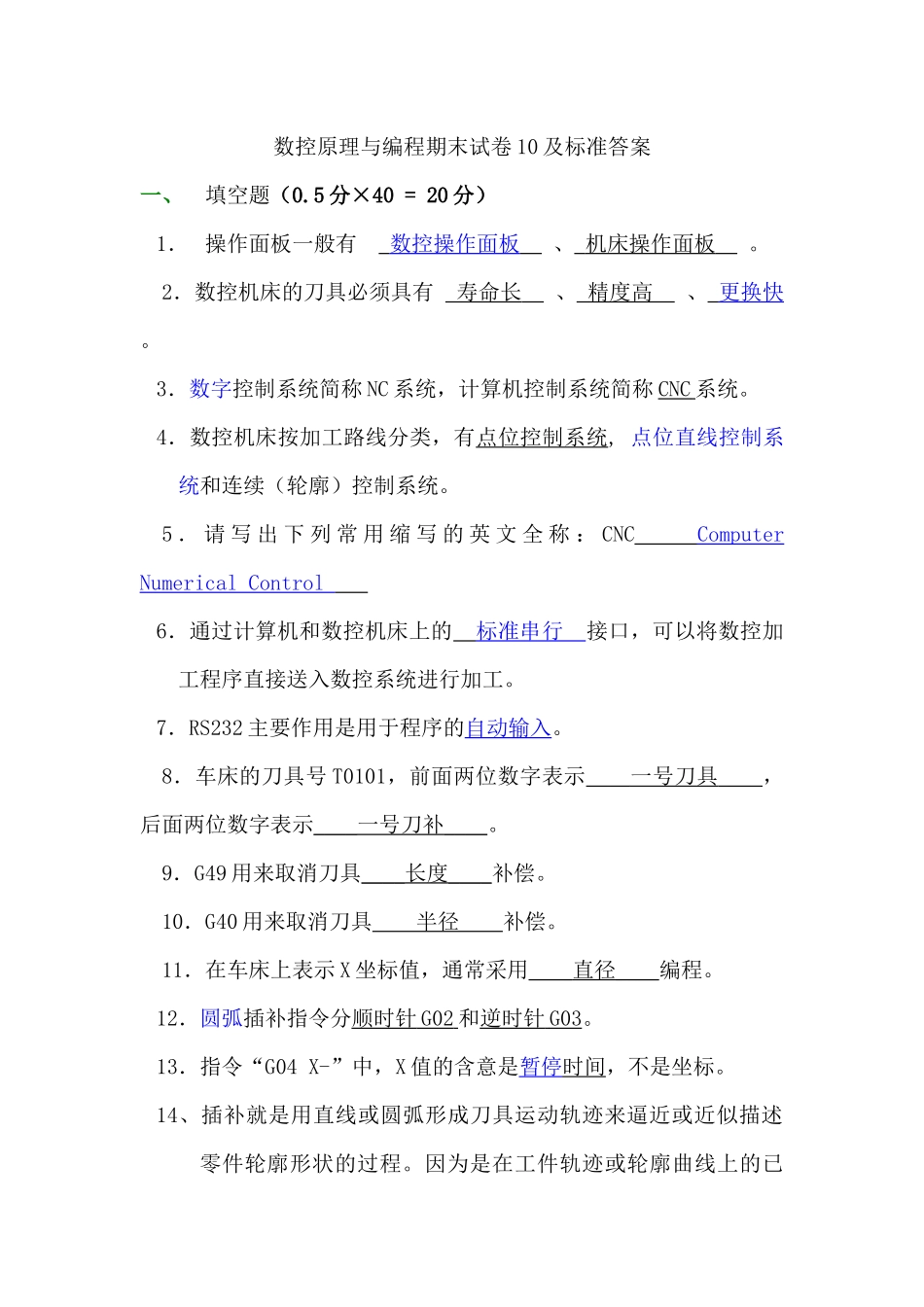

数控原理与编程期末试卷10及标准答案一、填空题（0.5分×40=20分）1．操作面板一般有数控操作面板、机床操作面板。2．数控机床的刀具必须具有寿命长、精度高、更换快。3．数字控制系统简称NC系统，计算机控制系统简称CNC系统。4．数控机床按加工路线分类，有点位控制系统,点位直线控制系统和连续（轮廓）控制系统。5．请写出下列常用缩写的英文全称：CNCComputerNumericalControl6．通过计算机和数控机床上的标准串行接口，可以将数控加工程序直接送入数控系统进行加工。7．RS232主要作用是用于程序的自动输入。8．车床的刀具号T0101，前面两位数字表示____一号刀具____，后面两位数字表示____一号刀补____。9．G49用来取消刀具____长度____补偿。10．G40用来取消刀具半径补偿。11．在车床上表示X坐标值，通常采用____直径____编程。12．圆弧插补指令分顺时针G02和逆时针G03。13．指令“G04X-”中，X值的含意是暂停时间，不是坐标。14、插补就是用直线或圆弧形成刀具运动轨迹来逼近或近似描述零件轮廓形状的过程。因为是在工件轨迹或轮廓曲线上的已知点之间，进行数据点的插入密化，所以称之为插补。其形成的逼近曲线与零件轮廓的最大差值即为插补误差。15.数控机床的Z轴一般与主轴轴线重合或平行,正方向以刀具远离工件方向为准。16．数控程序编制中，尺寸系统有绝对值编程，增量值编程和混合编程。17、圆弧插补需要指定插补平面，用G17/G18/G19指令。默认指令一般为G17，可不写。18、切入点是刀具可以由此直接进入切削的刀具位置点。一般要求刀具切削表面反向延长线或切向切入工件。17、程序延时指令G04，和刀具半径补偿指令G41/G42不能在同一程序段中指定。19、返回参考点有手动和自动返回参考点两种。20、数控机床通电后，必须首先寻找机床参考点，即回零，使各坐标轴均返回各自的参考点，从而确定了机床坐标系后，才能进行其他操作。21．车床加工时，刀具的换刀点通常设置在远离工件的位置，以免和工件发生碰撞。18、要进行数控机床的其他操作，首先必须确定（或寻找）机床坐标系，使数控系统得知机床原点在机床坐标系中的坐标位置。而确定（或寻找）机床坐标系的方法就是回机床参考点。22、加工坐标系原点是零件所有尺寸的基准点，所以在每个程序的开头都要设定工件坐标系。23、G代码中的非模态指令，只在所在程序段中有效。24、进给速度是刀具向工件进给的相对速度，有两种单位即mm/min和mm/r，可以分别用G98和G99指令来指定。25、接通恒线速控制用G96指令，取消恒线速控制用G97指令。26、通过旋转机床面板上的转速倍率开关，可在不停机主轴旋转中调节主轴转速。27．FANUC系统内M98常被用来表示调用子程序。28、G92指令是通过程序来设定工件坐标系的，且只是设定加工坐标系，与当前的刀具位置有关，而不产生任何动作。29、G50指令是通过程序来设定工件坐标系的，用G50指令对刀结束后，在加工前，刀具必须停在程序指定的坐标值的位置。30、当数控系统具有刀具半径补偿功能时，CNC系统是根据零件程序和刀具半径（刀心离开工件轮廓的距离），自动计算刀心轨迹，完成对零件的加工的。31、数控机床是严格按照从外部输入的程序来自动地对被加工工件进行加工的。32、所谓固定循环主要是指加工孔的固定循环和铣削型腔的固定循环。33、刀具的运动位置，即四个平面为初始平面---定位刀具的平面,G98使刀具返回到此面R平面-------距工件表面距离,一般为2~5mm,G99刀具回到此面工作平面---工件表面孔底平面---孔底平面的位置34、M01为选择停按钮。只在机床操作面板上“选择开关”ON时起作用。35、当螺纹收尾处没有退刀槽时，可按45º退刀收尾。36、多次固定循环切削是借助精加工程序设定相应参数，就可以完成粗车加工。多次固定循环切削有外圆粗切削循环G71、端面粗切削循环G72、仿形切削循环G73、精切削循环G70。37．圆弧插补程序的编制，书写方式有：圆心法和半径法。38．切削过程中，工件与刀具的相对运动按其所起的作用可分为主运动、进给运动。二、选择题（0.5分×30=15分）1．刀具半径补偿是（B）。A．轴的补偿B．平面补偿C．常规补偿2．G00指令移动速度值是（B）。A．数控程序指定B...
