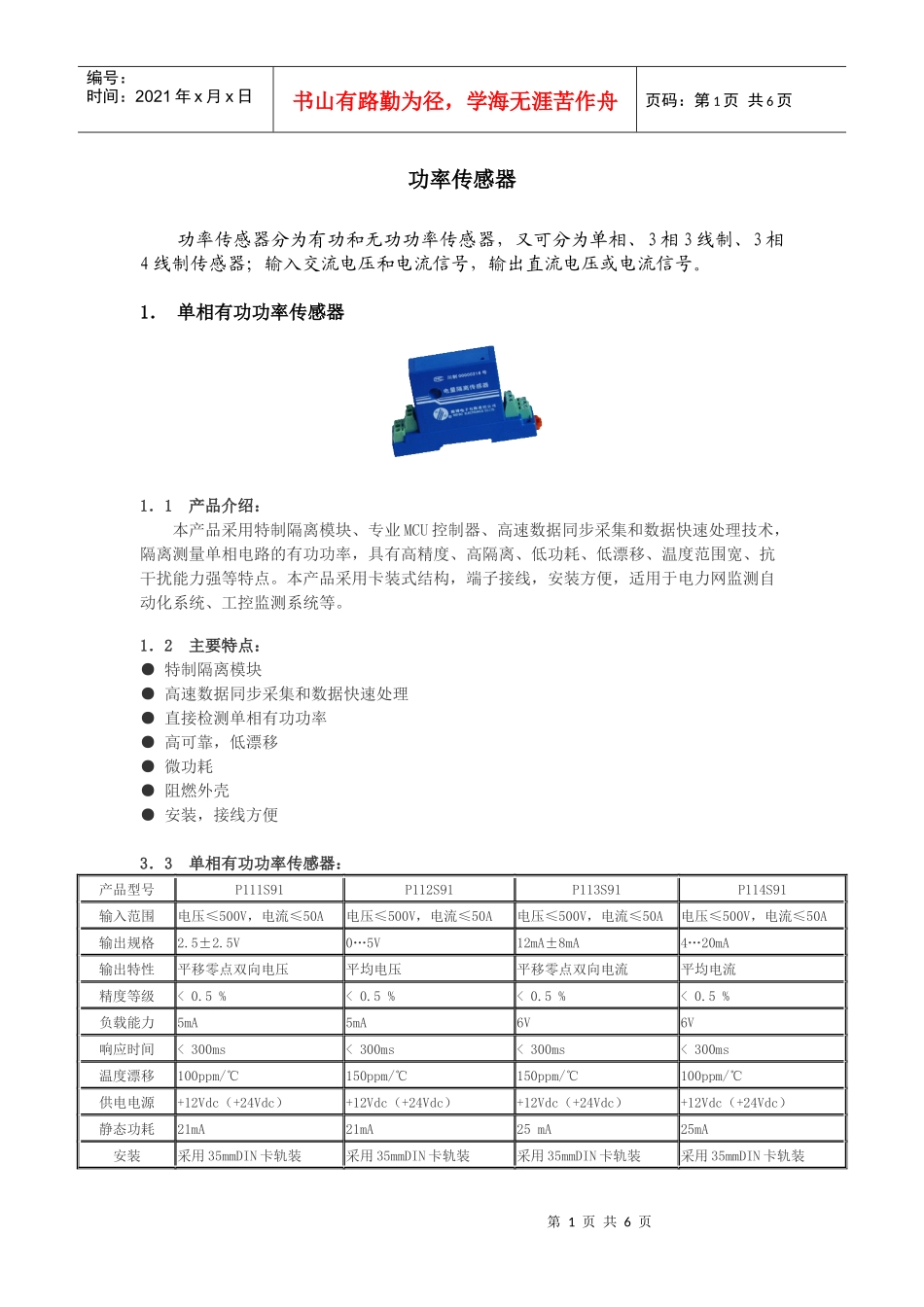

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页功率传感器功率传感器分为有功和无功功率传感器，又可分为单相、3相3线制、3相4线制传感器；输入交流电压和电流信号，输出直流电压或电流信号。1．单相有功功率传感器1．1产品介绍：本产品采用特制隔离模块、专业MCU控制器、高速数据同步采集和数据快速处理技术，隔离测量单相电路的有功功率，具有高精度、高隔离、低功耗、低漂移、温度范围宽、抗干扰能力强等特点。本产品采用卡装式结构，端子接线，安装方便，适用于电力网监测自动化系统、工控监测系统等。1．2主要特点：●特制隔离模块●高速数据同步采集和数据快速处理●直接检测单相有功功率●高可靠，低漂移●微功耗●阻燃外壳●安装，接线方便3．3单相有功功率传感器：产品型号P111S91P112S91P113S91P114S91输入范围电压≤500V，电流≤50A电压≤500V，电流≤50A电压≤500V，电流≤50A电压≤500V，电流≤50A输出规格2.5±2.5V0…5V12mA±8mA4…20mA输出特性平移零点双向电压平均电压平移零点双向电流平均电流精度等级<0.5%<0.5%<0.5%<0.5%负载能力5mA5mA6V6V响应时间<300ms<300ms<300ms<300ms温度漂移100ppm/℃150ppm/℃150ppm/℃100ppm/℃供电电源+12Vdc（+24Vdc）+12Vdc（+24Vdc）+12Vdc（+24Vdc）+12Vdc（+24Vdc）静态功耗21mA21mA25mA25mA安装采用35mmDIN卡轨装采用35mmDIN卡轨装采用35mmDIN卡轨装采用35mmDIN卡轨装第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页备注更多型号请来电咨询2．单相无功功率传感器2．1产品介绍：本产品采用特制隔离模块、专业MCU控制器、高速数据同步采集和数据快速处理技术，隔离测量单相电路的有功功率，具有高精度、高隔离、低功耗、低漂移、温度范围宽、抗干扰能力强等特点。本产品采用卡装式结构，端子接线，安装方便，适用于电力网监测自动化系统、工控监测系统等。2．2主要特点：●特制隔离模块●高速数据同步采集和数据快速处理●直接检测单相无功功率●高可靠，低漂移●微功耗●阻燃外壳●安装，接线方便2．3单相无功功率传感器：产品型号Q112S91Q112S41Q114S91Q114S41输入范围电压≤500V，电流≤50A电压≤500V，电流≤50A电压≤500V，电流≤50A电压≤500V，电流≤50A输出规格2.5±2.5V0…5V12mA±8mA4…20mA输出特性平移零点双向电压平均电压平移零点双向电流平均电流精度等级<0.5%<0.5%<0.5%<0.5%负载能力5mA5mA6V6V响应时间<300ms<300ms<300ms<300ms温度漂移100ppm/℃150ppm/℃150ppm/℃100ppm/℃供电电源+12Vdc（+24Vdc）+12Vdc（+24Vdc）+12Vdc（+24Vdc）+12Vdc（+24Vdc）静态功耗21mA21mA25mA25mA安装采用35mmDIN卡轨装采用35mmDIN卡轨装采用35mmDIN卡轨装采用35mmDIN卡轨装备注更多型号请来电咨询第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页3．三相四线制有功功率传感3．1产品介绍：本产品采用特制隔离模块、专业MCU控制器、高速数据同步采集和数据快速处理技术，隔离测量三相四线电路的有功功率。具有高精度、高隔离、低功耗、低漂移、温度范围宽、抗干扰能力强等特点。本产品采用卡装式结构，体积小、重量轻、端子接线，安装方便，适用于电力网监测自动化系统、工控监测系统等。3．2主要特点：●特制隔离模块●高速数据同步采集和数据快速处理●直接检测三相有功功率,标准模拟信号输出●高可靠，低漂移●微功耗●阻燃外壳●安装，接线方便3．3三相四线制有功功率传感器选型表及基本参数：产品型号P311P71P312P71P313P71P314P71输入范围电压≤500V，电流≤5A外配电流互感器可扩充电压≤500V，电流≤5A外配电流互感器可扩充电压≤500V，电流≤5A外配电流互感器可扩充电压≤500V，电流≤5A外配电流互感器可扩充输出规格2.5V±2.5V0…5V12mA±8mA4…20mA输出特性平移零点双向电压平均电压平移零点双向电流平均电流精度等级<0.5%<0.5%<0.5%<0.5%负载能力5mA5mA6V6V响应时间<300ms<300ms<300ms<300ms温度漂移100ppm/℃100ppm/℃100ppm/℃100ppm/℃供电电源+12Vdc（+24Vdc）+12Vdc（+24Vdc）...
