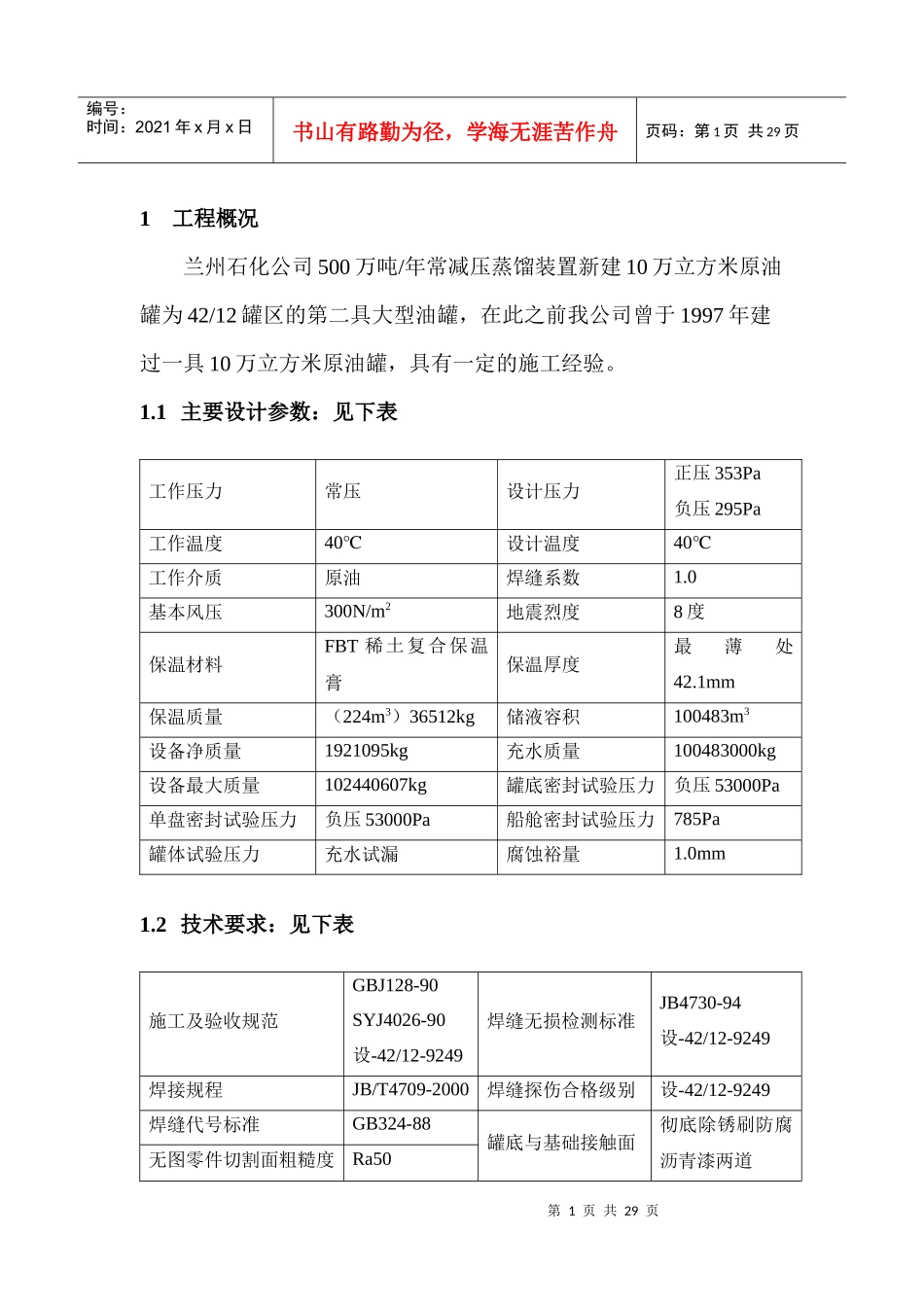

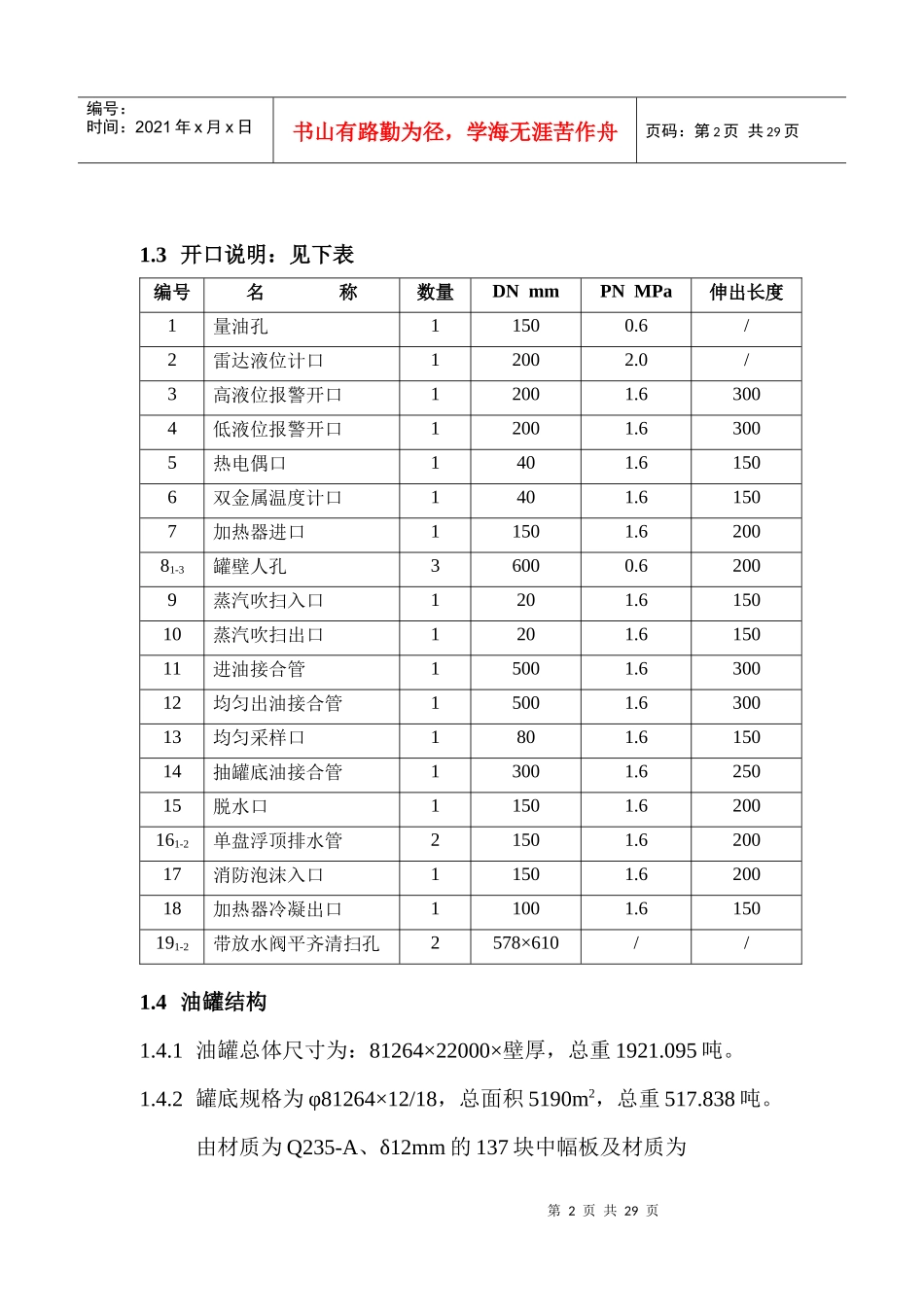

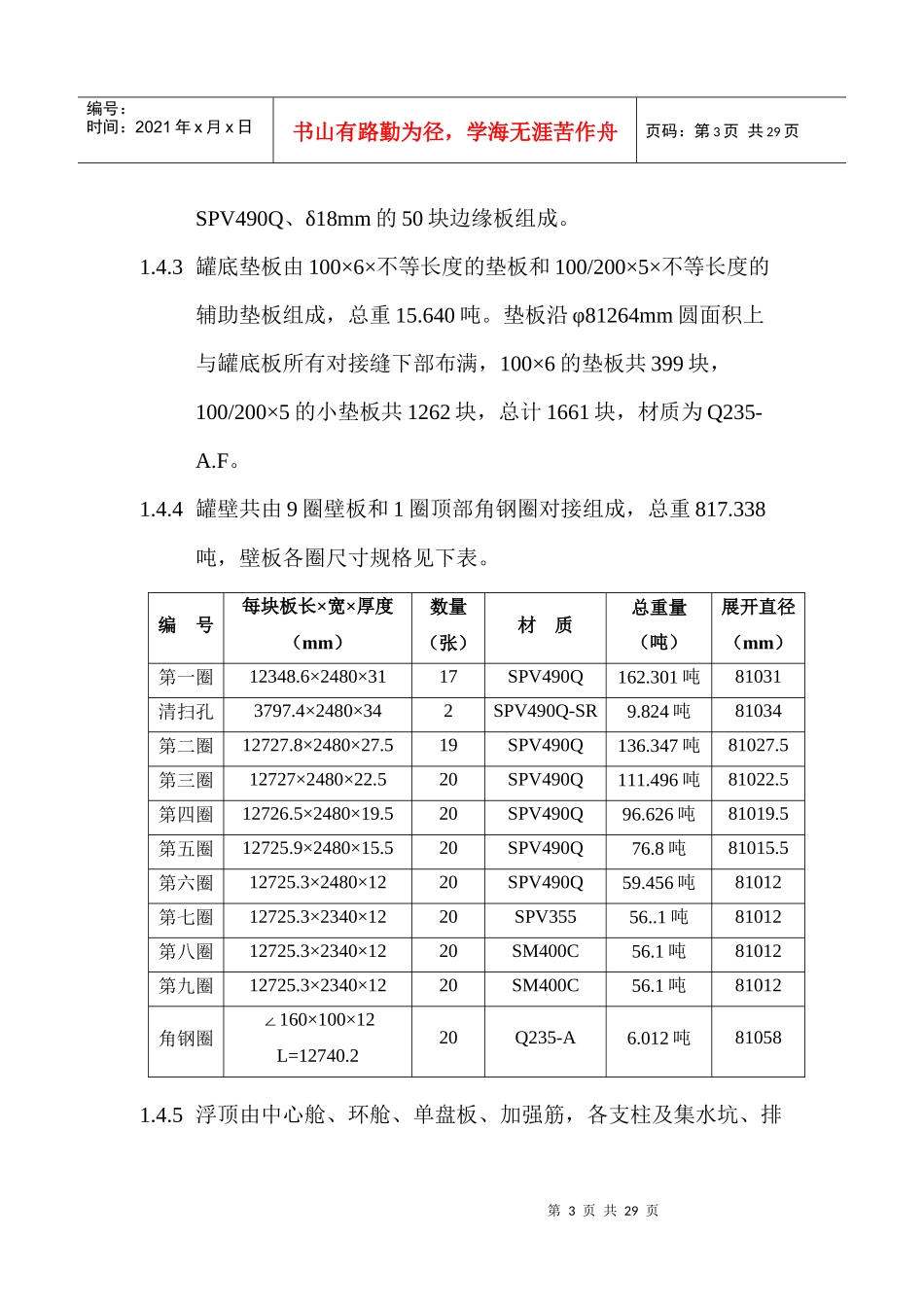

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页1工程概况兰州石化公司500万吨/年常减压蒸馏装置新建10万立方米原油罐为42/12罐区的第二具大型油罐，在此之前我公司曾于1997年建过一具10万立方米原油罐，具有一定的施工经验。1.1主要设计参数：见下表工作压力常压设计压力正压353Pa负压295Pa工作温度40℃设计温度40℃工作介质原油焊缝系数1.0基本风压300N/m2地震烈度8度保温材料FBT稀土复合保温膏保温厚度最薄处42.1mm保温质量（224m3）36512kg储液容积100483m3设备净质量1921095kg充水质量100483000kg设备最大质量102440607kg罐底密封试验压力负压53000Pa单盘密封试验压力负压53000Pa船舱密封试验压力785Pa罐体试验压力充水试漏腐蚀裕量1.0mm1.2技术要求：见下表施工及验收规范GBJ128-90SYJ4026-90设-42/12-9249焊缝无损检测标准JB4730-94设-42/12-9249焊接规程JB/T4709-2000焊缝探伤合格级别设-42/12-9249焊缝代号标准GB324-88罐底与基础接触面彻底除锈刷防腐沥青漆两道无图零件切割面粗糙度Ra50第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页1.3开口说明：见下表编号名称数量DNmmPNMPa伸出长度1量油孔11500.6/2雷达液位计口12002.0/3高液位报警开口12001.63004低液位报警开口12001.63005热电偶口1401.61506双金属温度计口1401.61507加热器进口11501.620081-3罐壁人孔36000.62009蒸汽吹扫入口1201.615010蒸汽吹扫出口1201.615011进油接合管15001.630012均匀出油接合管15001.630013均匀采样口1801.615014抽罐底油接合管13001.625015脱水口11501.6200161-2单盘浮顶排水管21501.620017消防泡沫入口11501.620018加热器冷凝出口11001.6150191-2带放水阀平齐清扫孔2578×610//1.4油罐结构1.4.1油罐总体尺寸为：81264×22000×壁厚，总重1921.095吨。1.4.2罐底规格为φ81264×12/18，总面积5190m2，总重517.838吨。由材质为Q235-A、δ12mm的137块中幅板及材质为第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页SPV490Q、δ18mm的50块边缘板组成。1.4.3罐底垫板由100×6×不等长度的垫板和100/200×5×不等长度的辅助垫板组成，总重15.640吨。垫板沿φ81264mm圆面积上与罐底板所有对接缝下部布满，100×6的垫板共399块，100/200×5的小垫板共1262块，总计1661块，材质为Q235-A.F。1.4.4罐壁共由9圈壁板和1圈顶部角钢圈对接组成，总重817.338吨，壁板各圈尺寸规格见下表。编号每块板长×宽×厚度（mm）数量（张）材质总重量（吨）展开直径（mm）第一圈12348.6×2480×3117SPV490Q162.301吨81031清扫孔3797.4×2480×342SPV490Q-SR9.824吨81034第二圈12727.8×2480×27.519SPV490Q136.347吨81027.5第三圈12727×2480×22.520SPV490Q111.496吨81022.5第四圈12726.5×2480×19.520SPV490Q96.626吨81019.5第五圈12725.9×2480×15.520SPV490Q76.8吨81015.5第六圈12725.3×2480×1220SPV490Q59.456吨81012第七圈12725.3×2340×1220SPV35556..1吨81012第八圈12725.3×2340×1220SM400C56.1吨81012第九圈12725.3×2340×1220SM400C56.1吨81012角钢圈160×100×12∠L=12740.220Q235-A6.012吨810581.4.5浮顶由中心舱、环舱、单盘板、加强筋，各支柱及集水坑、排第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页水装置、量油孔、人孔、通气阀、泡沫挡板等组成，总重384.835吨，环舱外壁尺寸为φ80500mm。（1）单盘板浮船顶板由225块9000×2000×5的钢板组成，浮船边缘顶板由21块5300×1600×5的钢板组成，总重157.471吨。单盘全部由δ5mm、材质为Q235-A的板组成，焊缝为搭接，最大直径为φ70160mm。（2）单盘支柱的立柱共140个，由φ108×8/φ76×8不同长度套管加紧固密封件装配而成，总重13.742吨。以中心为起点均布在5个圆周上，见下表。序号圆周直径（mm）立柱数量（个）立柱长度（mm）12130040287323130034+22741341300282700451300202658561300162616（3）单盘板的加强筋是包括∠140×90×10和∠125...
