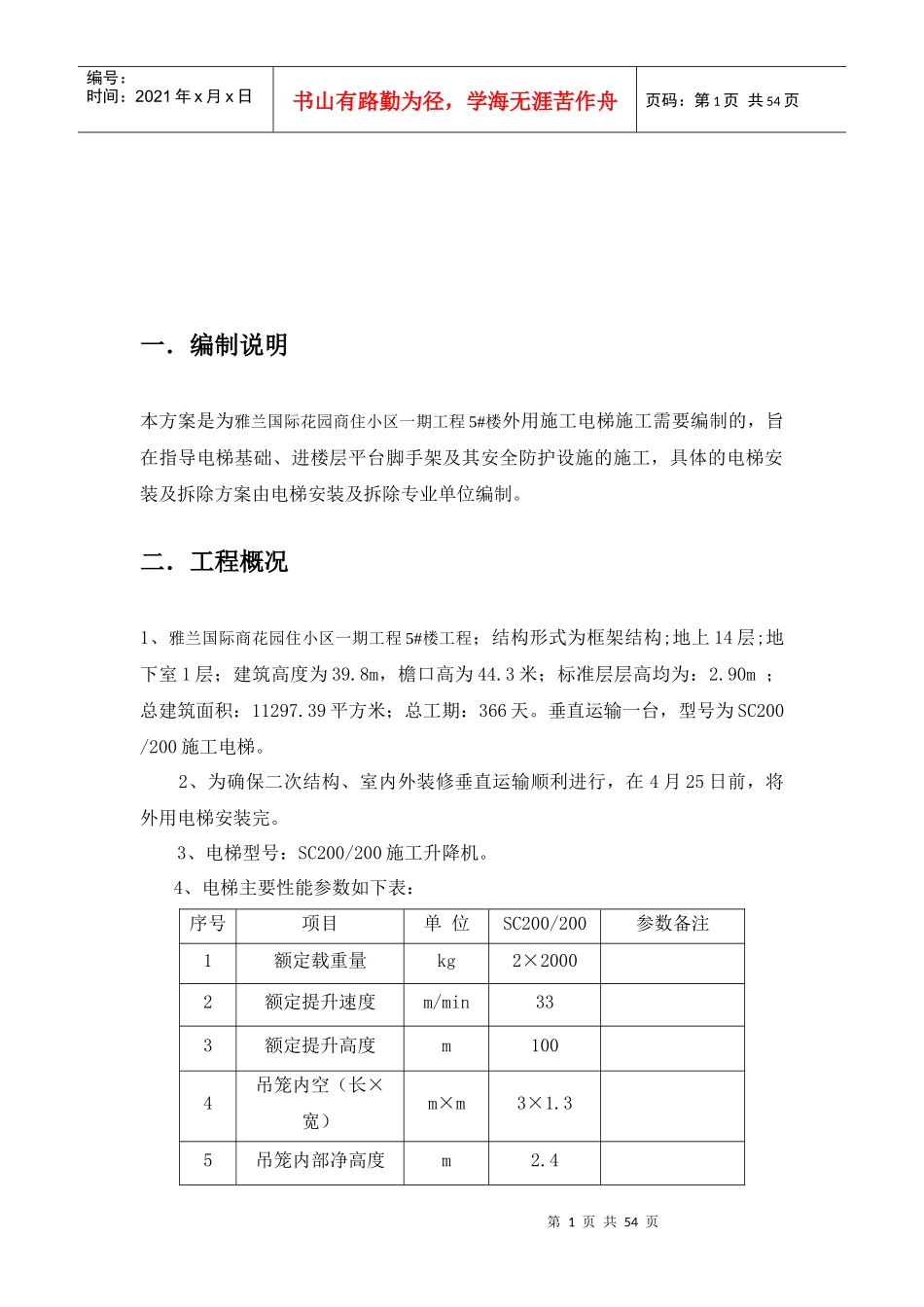

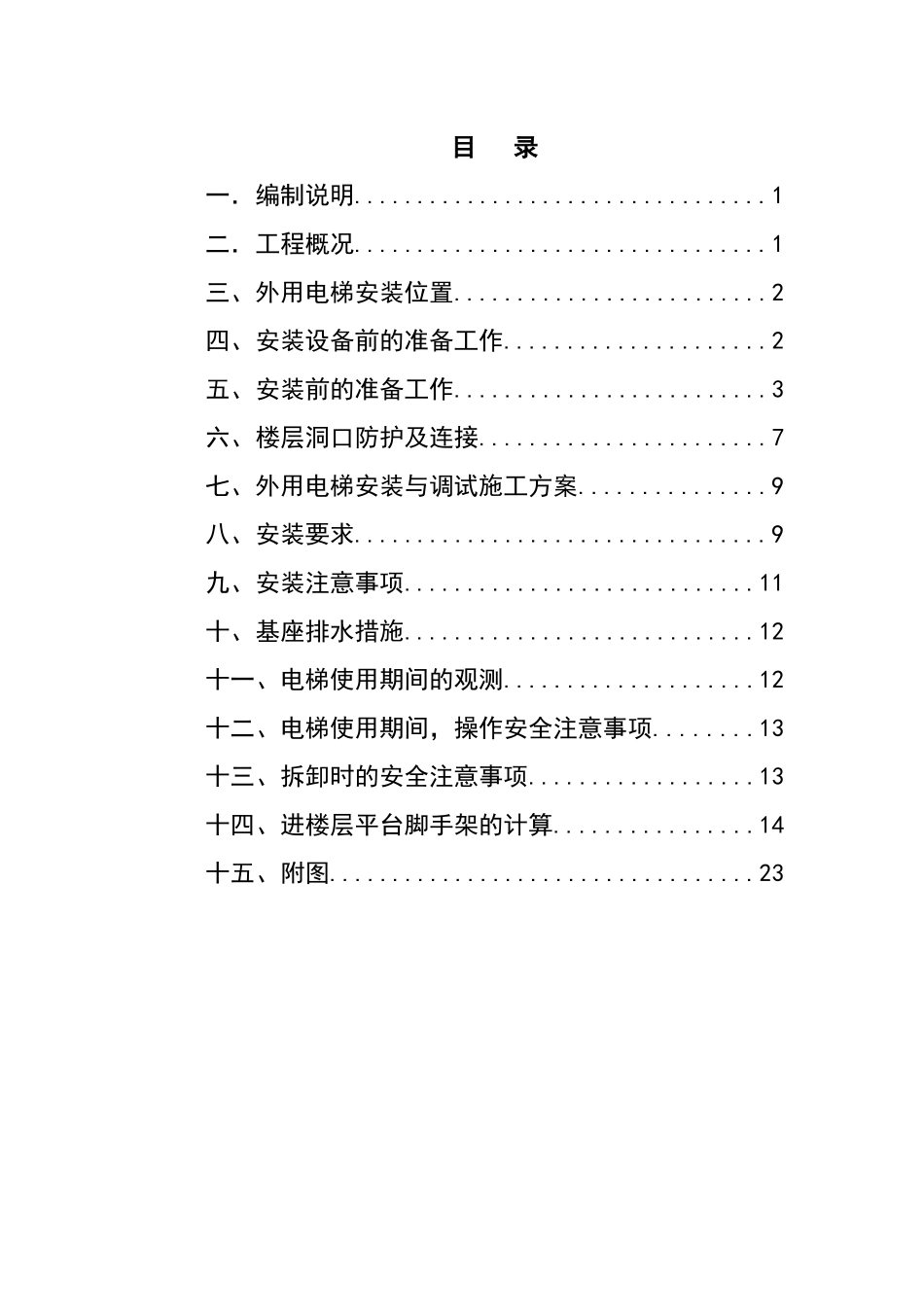

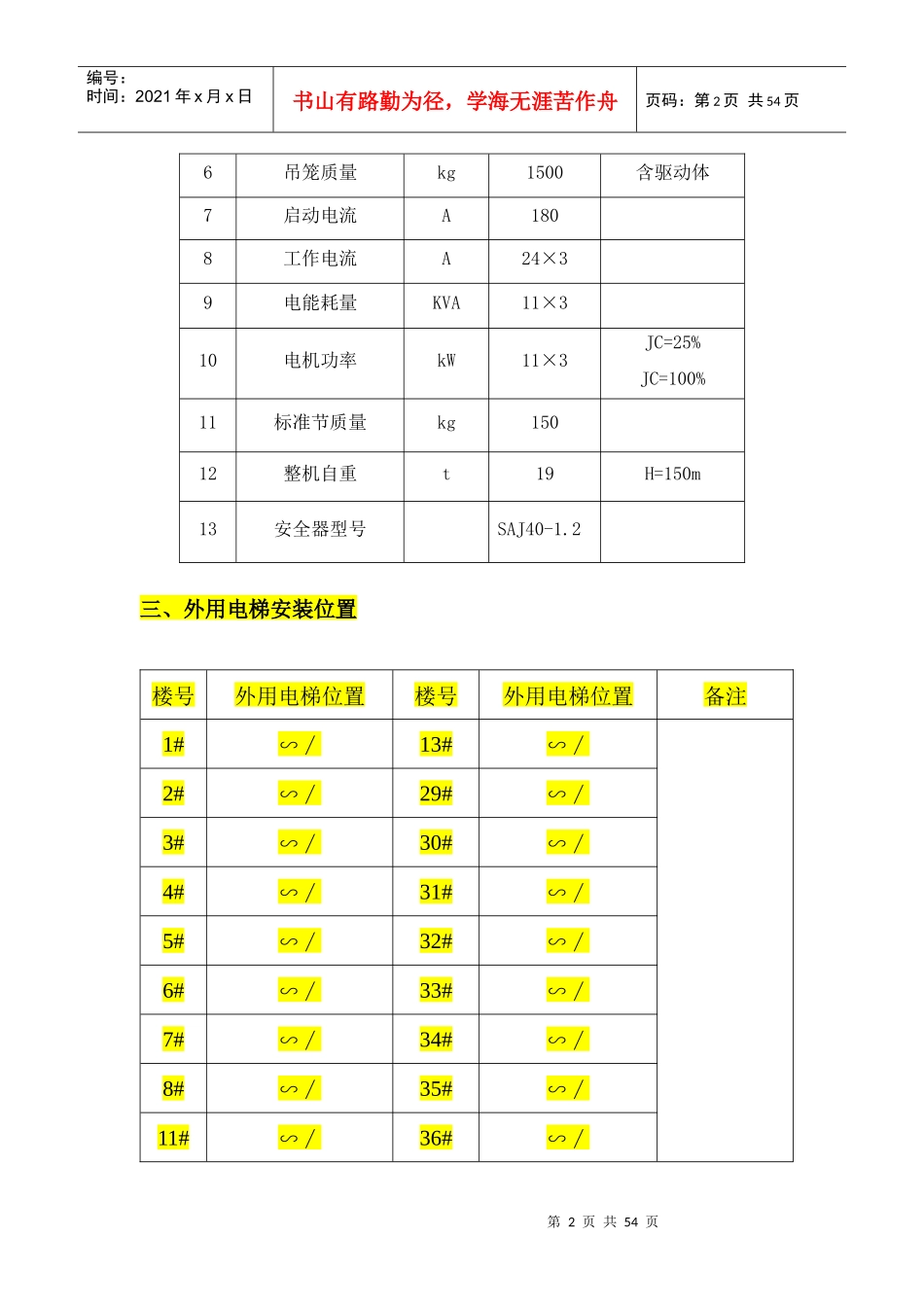

目录一.编制说明.................................1二.工程概况.................................1三、外用电梯安装位置.........................2四、安装设备前的准备工作.....................2五、安装前的准备工作.........................3六、楼层洞口防护及连接.......................7七、外用电梯安装与调试施工方案...............9八、安装要求.................................9九、安装注意事项............................11十、基座排水措施............................12十一、电梯使用期间的观测....................12十二、电梯使用期间,操作安全注意事项........13十三、拆卸时的安全注意事项..................13十四、进楼层平台脚手架的计算................14十五、附图..................................23第1页共54页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共54页一.编制说明本方案是为雅兰国际花园商住小区一期工程5#楼外用施工电梯施工需要编制的,旨在指导电梯基础、进楼层平台脚手架及其安全防护设施的施工,具体的电梯安装及拆除方案由电梯安装及拆除专业单位编制。二.工程概况1、雅兰国际商花园住小区一期工程5#楼工程;结构形式为框架结构;地上14层;地下室1层;建筑高度为39.8m,檐口高为44.3米;标准层层高均为:2.90m;总建筑面积:11297.39平方米;总工期:366天。垂直运输一台,型号为SC200/200施工电梯。2、为确保二次结构、室内外装修垂直运输顺利进行,在4月25日前,将外用电梯安装完。3、电梯型号:SC200/200施工升降机。4、电梯主要性能参数如下表:序号项目单位SC200/200参数备注1额定载重量kg2×20002额定提升速度m/min333额定提升高度m1004吊笼内空(长×宽)m×m3×1.35吊笼内部净高度m2.4第2页共54页第1页共54页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共54页6吊笼质量kg1500含驱动体7启动电流A1808工作电流A24×39电能耗量KVA11×310电机功率kW11×3JC=25%JC=100%11标准节质量kg15012整机自重t19H=150m13安全器型号SAJ40-1.2三、外用电梯安装位置楼号外用电梯位置楼号外用电梯位置备注1#∽∕13#∽∕2#∽∕29#∽∕3#∽∕30#∽∕4#∽∕31#∽∕5#∽∕32#∽∕6#∽∕33#∽∕7#∽∕34#∽∕8#∽∕35#∽∕11#∽∕36#∽∕第3页共54页第2页共54页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共54页12#∽∕四、安装设备前的准备工作(1)设备运抵现场等待安装时,应首先检查设备在运输过程中有无损伤现象,各配套件及随机零部件有无遗失现象。(2)安装前应将2-3套附着装置、电缆导向装置清点好,准备安装时使用。特别是附着装置用的各种联接件和标准件。(3)现场安装时,需要一台5T以上汽车吊协助安装;在地面上将4-6个导轨架标准节事先用M24×240的高强螺栓组装好,并注意在立柱管的接口处涂以润滑脂防止生锈,同时将管接口处及齿条两端的泥土等杂物清理干净。(4)必要的辅助设备:或5t以上汽车吊一台、经纬仪一台。五、安装前的准备工作1、本工程外用电梯基础座落在基槽回填土上,为了满足基础下土层的承载力不小于15t/m2,回填土必须采用3:7灰土进行拌制,并用压路机分层压实,在-600mm(绝对标高)施工电梯基础,基础形式及做法详见基础施工图。2、邢台亚太SC200/200型施工升降机基础施工图施工平面图一览表序号基础类型使用楼座1基础施工平面图一1#、2#、3#、4#楼2基础施工平面图二5#、7#、12#楼3基础施工平面图三6#楼第4页共54页第3页共54页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共54页4基础施工平面图四8#、13#楼5基础施工平面图五11#楼6基础施工平面图六29#、30#、31#、32#、33#、34#、35#、36#楼注:基础施工之前必须联系厂家现场指定预留空位置,若有变动以厂家指定为准。基础施工平面图一第5页共54页第4页共54页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共54页基础施工平面图二基础施工平面图三第6页共54页第5页共54页编号:时间:2021年x月x日书山有路勤为径,学海...
