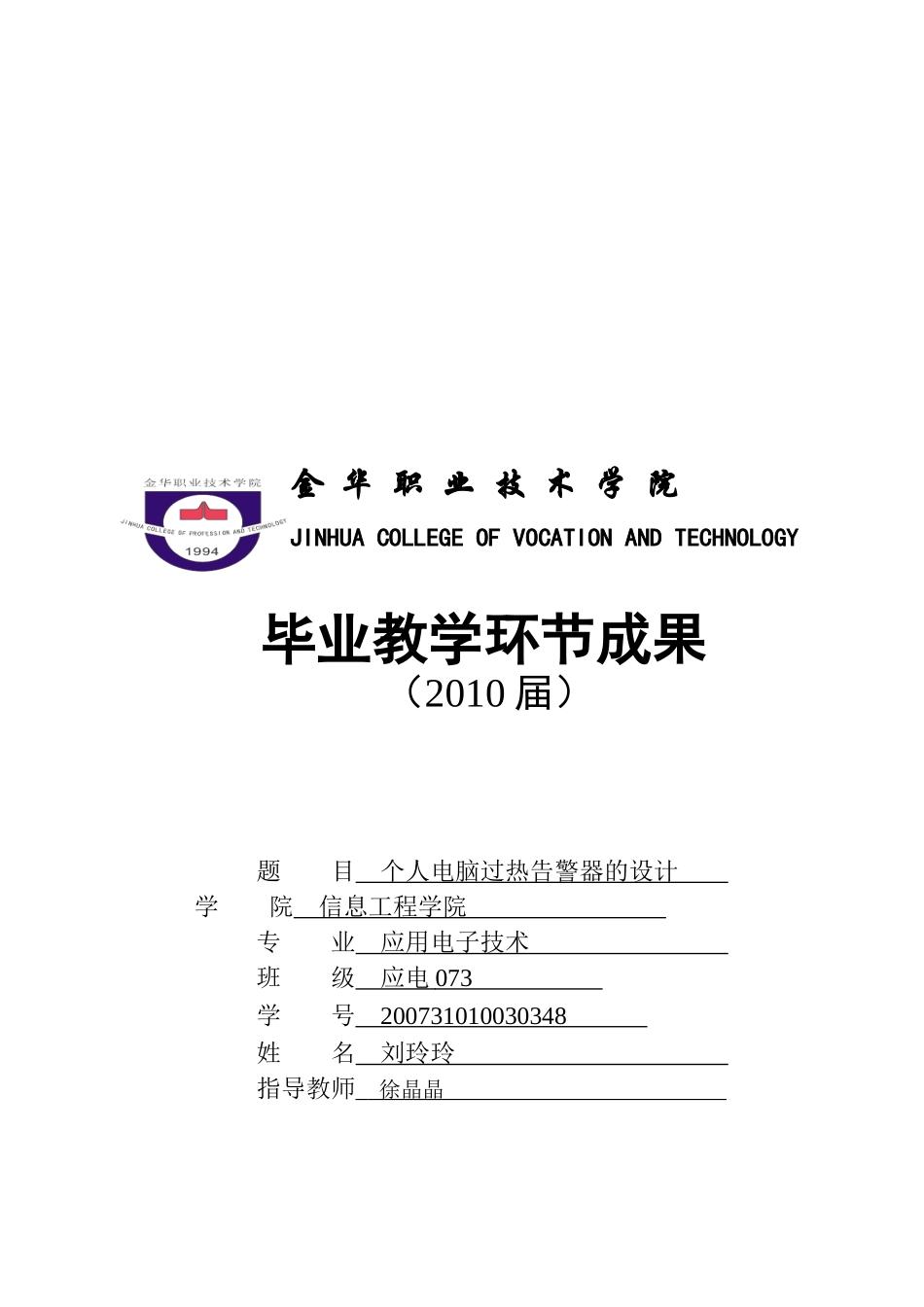

金华职业技术学院JINHUACOLLEGEOFVOCATIONANDTECHNOLOGY毕业教学环节成果（2010届）题目个人电脑过热告警器的设计学院信息工程学院专业应用电子技术班级应电073学号200731010030348姓名刘玲玲指导教师徐晶晶2010年6月8日金华职业技术学院毕业教学成果目录摘要…………………………………………………………………………………………1英文摘要……………………………………………………………………………………1引言………………………………………………………………………………………21设计方案…………………………………………………………………………31.1功能描述…………………………………………………………………………31.2总体设计………………………………………………………………………32系统电路设计…………………………………………………………………42.1温度检测系统………………………………………………………………………42.2电压检测级的设计…………………………………………………………………52.3多谐振荡电路的设计………………………………………………………………62.3.1NE555的特点………………………………………………………………………72.4系统总体构成………………………………………………………………………83硬件的制作与调试………………………………………………………………………93.1实物的制作过程………………………………………………………………………93.2硬件的调试………………………………………………………………………9结论与谢辞…………………………………………………………………………………10参考文献……………………………………………………………………………………11附件1．硬件电路图…………………………………………………………………………12附件2．PCB图……………………………………………………………………………13附件3．元器件清单…………………………………………………………………………14理工类第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页个人电脑过热告警器的设计信息工程学院应用电子技术专业刘玲玲摘要:本文通过采用LM35作为敏感元器件的来完成个人电脑过热告警的设计，阐明了该装置进行设计与制作的具体过程及方法。这种温度过热告警器的设计结构简单，由温度采集和报警器两部分组成，可操作性强，应用广泛。工作时，温度测量范围为0~100℃。当温度达到预定值时，利用LM35的特性，采集电压信号，驱动报警装置，立刻发出报警信号，从而防止因温度升高而带来的不必要的损失。关键词:LM35温度报警设计Designoftheover-heatalarmsystemofpersonalcomputers(MajorofAppliedElectronicTechnology,InformationandEngineeringcollege,JinHuaCollegeofVocationAndTechnology,LiuLingling)Abstract:Thethesismainlydescribesthedesignofover-heatwarningsystemofpersonalcomputersbyusingtheLM35asthesensitivecomponents,whichcontainstheprocessandwaysofmakingthedevice.Thestructureoftheheatalarmisreallysimple,whichiscomposedbyheatgatheringandthealarmapparatus.Itiswidelyusedandhashighmaneuverability.Whenthecomputerworks,thetemperatureofsurveyscopewillachieve0-100℃.Whenthetemperatureachievesthepredeterminedvalue,becauseofthecharacterofLM35,thedrivingwarningdevicewouldsendoutalertingsignaltopreventthenonessentiallosswhichbringsbytemperatureincrement.Keyword:LM35temperatureWarningdesign引言第1页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页随着现代社会的信息化，电脑几乎进入了所有的家庭中，扮演着举足轻重的角色。在电脑带给我便捷的同时，我们也要注意保养。个人电脑的长期使用，因主机内的排风扇损坏，没有及时被发现使机箱温度过热，导致电脑出现死机现象。为解决这一问题，保障设备的可靠运行，我制作了个人电脑过热告警器装置。由温度传感器对机箱内部的温...
