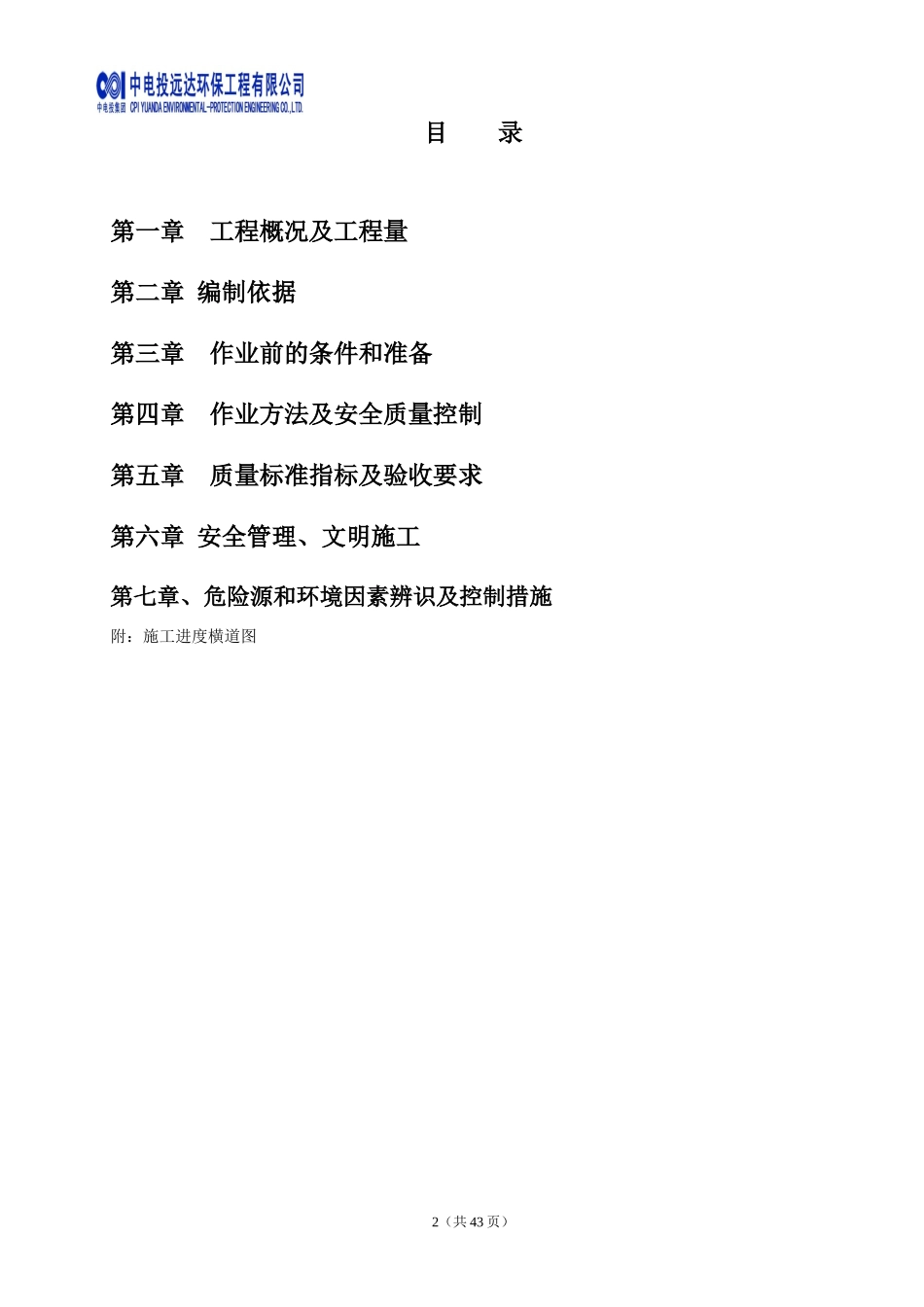

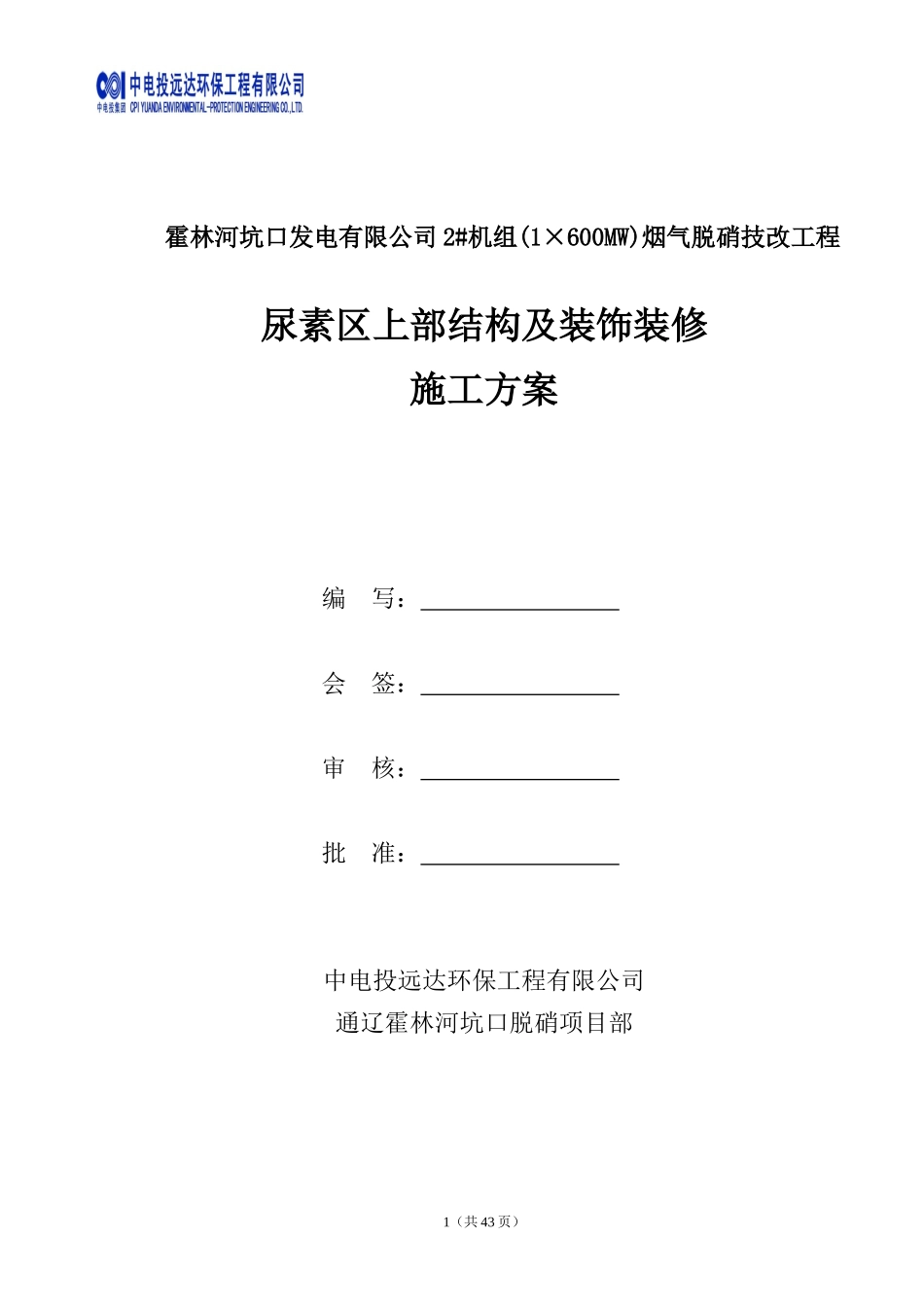

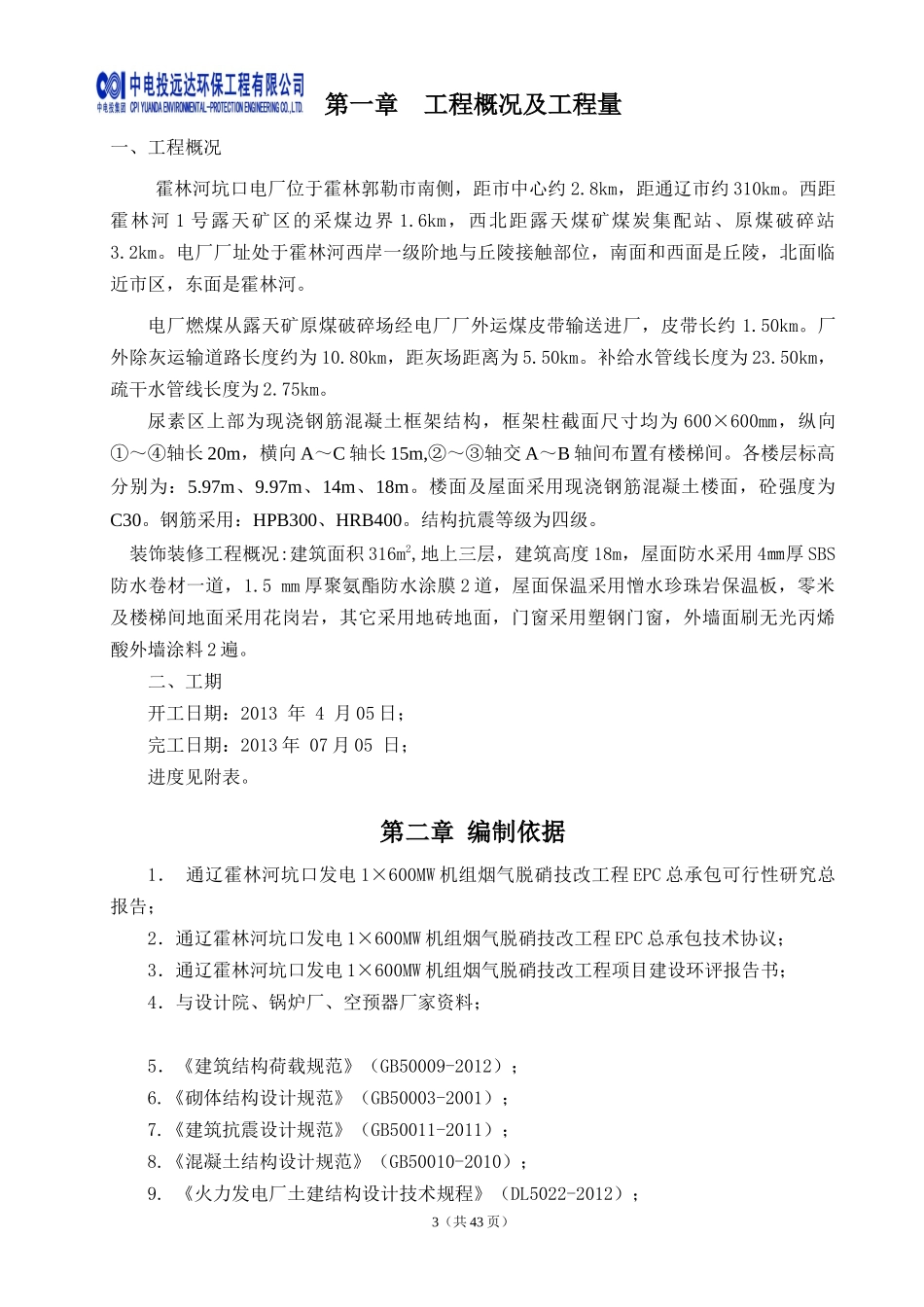

霍林河坑口发电有限公司2#机组(1×600MW)烟气脱硝技改工程尿素区上部结构及装饰装修施工方案编写：会签：审核：批准：中电投远达环保工程有限公司通辽霍林河坑口脱硝项目部1（共43页）目录第一章工程概况及工程量第二章编制依据第三章作业前的条件和准备第四章作业方法及安全质量控制第五章质量标准指标及验收要求第六章安全管理、文明施工第七章、危险源和环境因素辨识及控制措施附：施工进度横道图2（共43页）第一章工程概况及工程量一、工程概况霍林河坑口电厂位于霍林郭勒市南侧，距市中心约2.8km，距通辽市约310km。西距霍林河1号露天矿区的采煤边界1.6km，西北距露天煤矿煤炭集配站、原煤破碎站3.2km。电厂厂址处于霍林河西岸一级阶地与丘陵接触部位，南面和西面是丘陵，北面临近市区，东面是霍林河。电厂燃煤从露天矿原煤破碎场经电厂厂外运煤皮带输送进厂，皮带长约1.50km。厂外除灰运输道路长度约为10.80km，距灰场距离为5.50km。补给水管线长度为23.50km，疏干水管线长度为2.75km。尿素区上部为现浇钢筋混凝土框架结构，框架柱截面尺寸均为600×600mm，纵向①～④轴长20m，横向A～C轴长15m,②～③轴交A～B轴间布置有楼梯间。各楼层标高分别为：5.97m、9.97m、14m、18m。楼面及屋面采用现浇钢筋混凝土楼面，砼强度为C30。钢筋采用：HPB300、HRB400。结构抗震等级为四级。装饰装修工程概况:建筑面积316m2,地上三层，建筑高度18m，屋面防水采用4㎜厚SBS防水卷材一道，1.5mm厚聚氨酯防水涂膜2道，屋面保温采用憎水珍珠岩保温板，零米及楼梯间地面采用花岗岩，其它采用地砖地面，门窗采用塑钢门窗，外墙面刷无光丙烯酸外墙涂料2遍。二、工期开工日期：2013年4月05日；完工日期：2013年07月05日；进度见附表。第二章编制依据1．通辽霍林河坑口发电1×600MW机组烟气脱硝技改工程EPC总承包可行性研究总报告；2．通辽霍林河坑口发电1×600MW机组烟气脱硝技改工程EPC总承包技术协议；3．通辽霍林河坑口发电1×600MW机组烟气脱硝技改工程项目建设环评报告书；4．与设计院、锅炉厂、空预器厂家资料；5．《建筑结构荷载规范》（GB50009-2012）；6.《砌体结构设计规范》（GB50003-2001）；7.《建筑抗震设计规范》（GB50011-2011）；8.《混凝土结构设计规范》（GB50010-2010）；9.《火力发电厂土建结构设计技术规程》（DL5022-2012）；3（共43页）10.《建筑地基基础设计规范》（GB50007-2011）；11《平屋面建筑构造（一）》12J201〈一〉；12《室外工程》12J003；13《钢筋混凝土过梁》03G322-1；14《钢筋混凝土雨篷》03J501-2、03G372；15《楼地面建筑构造》12J304；16.通辽霍林河坑口发电有限公司2号锅炉脱硝改造《尿素车间结构施工图》（YD-4021S-0203）；17.通辽霍林河坑口发电有限公司2号锅炉脱硝改造《尿素车间建筑施工图》（YD-4021S-0204）；18.适用法律和法规需要明示的法律、行政法规：国家现行的相关法律、行政法规。第三章作业前的条件和准备一、作业条件1．人员：序号工种人数培训情况1技术员2已进行三级安全教育2工长1已进行三级安全教育3质检员1已进行三级安全教育4施工班长2已进行三级安全教育5钢筋工20已进行三级安全教育6模板工40已进行三级安全教育7砼工15已进行三级安全教育8力工10已进行三级安全教育9瓦工15已进行三级安全教育10抹灰工20已进行三级安全教育11漆工20已进行三级安全教育10电工2已进行三级安全教育11电焊工5已进行三级安全教育4（共43页）12司机2已进行三级安全教育13搅拌机操作工1已进行三级安全教育14振捣手4已进行三级安全教育15起重工2已进行三级安全教育16架子工15已进行三级安全教育2．机具：名称数量型号、功率状态名称数量型号、功率状态砼地泵1台60m3/h良好交流电焊机10台50KVA良好砼搅拌车3台12m3良好钢筋切断机3台良好装载机1台ZL50良好钢筋弯曲机3台良好钢筋运输车2台10t良好钢筋调直机3台良好振捣器带棒8台2.2kw良好水准仪2台NA2良好药物急救箱2个良好经纬仪2台ET/DT127-02良好砼汽车泵1台良好汽车吊1台25T3．技术交底：经技术负责人审核，项目经理批准后，由技术负责人主持召开技术交底会议，施工队依据本作业指导书向班组进行技术交底后...
