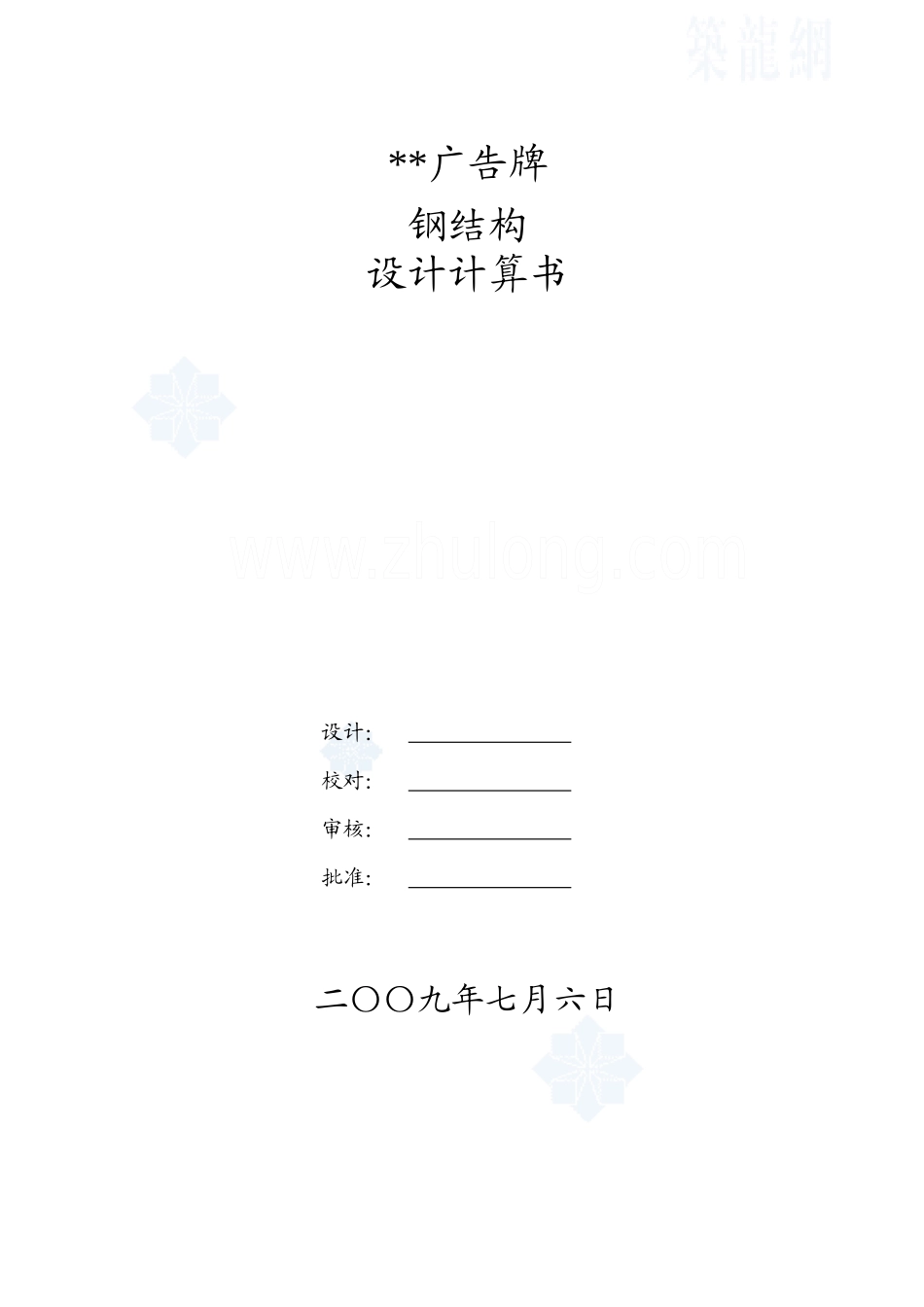

**广告牌钢结构设计计算书设计：校对：审核：批准：二〇〇九年七月六日第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页一.3米高广告牌钢结构设计计算书1计算引用的规范、标准及资料1.1建筑设计规范：《地震震级的规定》GB/T17740-1999《钢结构设计规范》GB50017-2003《高层建筑混凝土结构技术规程》JGJ3-2002《高处作业吊蓝》GB19155-2003《工程抗震术语标准》JGJ/T97-95《混凝土结构后锚固技术规程》JGJ145-2004《混凝土结构设计规范》GB50010-2002《混凝土用膨胀型、扩孔型建筑锚栓》JG160-2004《建筑表面用有机硅防水剂》JC/T902-2002《建筑防火封堵应用技术规程》CECS154：2003《建筑钢结构焊接技术规程》JGJ81-2002《建筑隔声评价标准》GB/T50121-2005《建筑工程抗震设防分类标准》GB50223-2008《建筑工程预应力施工规程》CECS180：2005《建筑结构荷载规范》GB50009-2001(2006年版、局部修订)《建筑结构可靠度设计统一标准》GB50068-2001《建筑抗震设计规范》GB50011-2001(2008年版)《建筑设计防火规范》GB50016-2006《建筑物防雷设计规范》GB50057-94(2000年版)《冷弯薄壁型钢结构设计规范》GB50018-2002《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-20021.2钢材规范：《建筑结构用冷弯矩形钢管》JG/T178-2005《不锈钢棒》GB/T1220-2007《不锈钢冷加工钢棒》GB/T4226-1984《不锈钢冷轧钢板及钢带》GB/T3280-2007《不锈钢热轧钢板及钢带》GB/T4237-2007《不锈钢丝》GB/T4240-93《建筑用不锈钢绞线》JG/T200-2007第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页《不锈钢小直径无缝钢管》GB/T3090-2000《彩色涂层钢板和钢带》GB/T12754-2006《低合金钢焊条》GB/T5118-1995《低合金高强度结构钢》GB/T1591-2008《建筑幕墙用钢索压管接头》JG/T201-2007《耐候结构钢》GB/T4171-2008《高碳铬不锈钢丝》YB/T096—1997《合金结构钢》GB/T3077-1999《金属覆盖层钢铁制品热镀锌层技术要求》GB/T13912-2002《冷拔异形钢管》GB/T3094-2000《碳钢焊条》GB/T5117-1999《碳素结构钢》GB/T700-2006《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007《优质碳素结构钢》GB/T699-1999《预应力筋用锚具、夹具和连接器》GB/T14370-20001.3《建筑结构静力计算手册》(第二版)1.4土建图纸：2基本参数2.1广告牌所在地区：福州地区；2.2地面粗糙度分类等级：按《建筑结构荷载规范》(GB50009-2001)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按B类地形考虑。3广告牌荷载计算3.1广告牌的荷载作用说明：广告牌承受的荷载包括：自重、风荷载、雪荷载以及活荷载。第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页(1)自重：包括广告布、杆件、连接件、附件等的自重，可以按照400N/m2估算：(2)风荷载：是垂直作用于广告牌表面的荷载，按GB50009采用；(3)雪荷载：是指广告牌水平投影面上的雪荷载，按GB50009采用；(4)活荷载：是指广告牌水平投影面上的活荷载，按GB50009，可按500N/m2采用；在实际工程的广告牌结构计算中，对上面的几种荷载，考虑最不利组合，有下面几种方式，取用其最大值：A：考虑正风压时：a.当永久荷载起控制作用的时候，按下面公式进行荷载组合：Sk+=1.35Gk+0.6×1.4wk+0.7×1.4Sk(或Qk)b.当永久荷载不起控制作用的时候，按下面公式进行荷载组合：Sk+=1.2Gk+1.4×wk+0.7×1.4Sk(或Qk)B：考虑负风压时：按下面公式进行荷载组合：Sk-=1.0Gk+1.4wk3.2风荷载标准值计算：按建筑结构荷载规范(GB50009-2001)计算：wk+=βgzμzμs1+w0……7.1.1-2[GB50009-20012006年版]wk-=βgzμzμs1-w0上式中：wk+：正风压下作用在广告牌上的风荷载标准值(MPa)；wk-：负风压下作用在广告牌上的风荷载标准值(MPa)；Z...
