少年宫站综合接地施工方案VIP免费

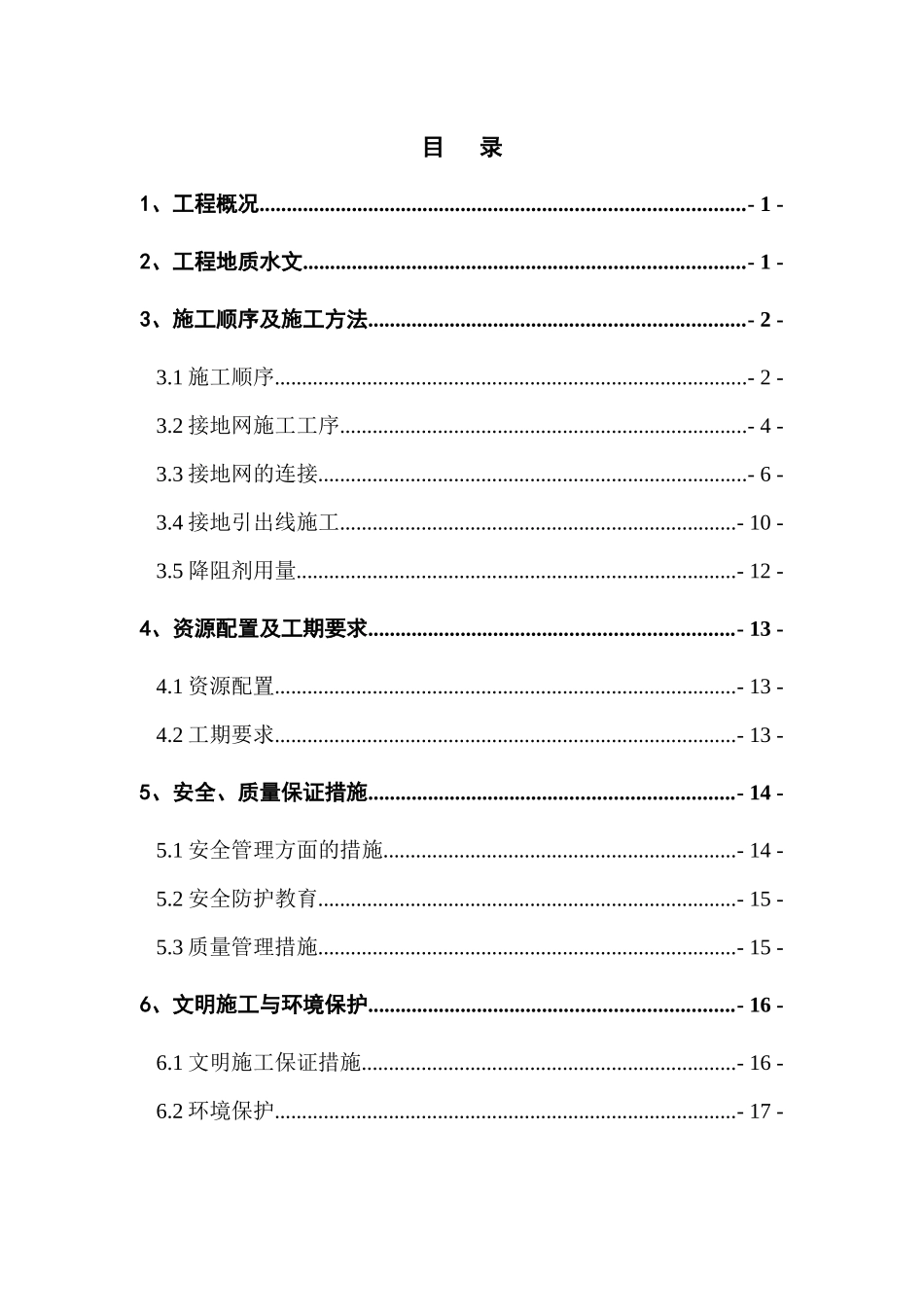

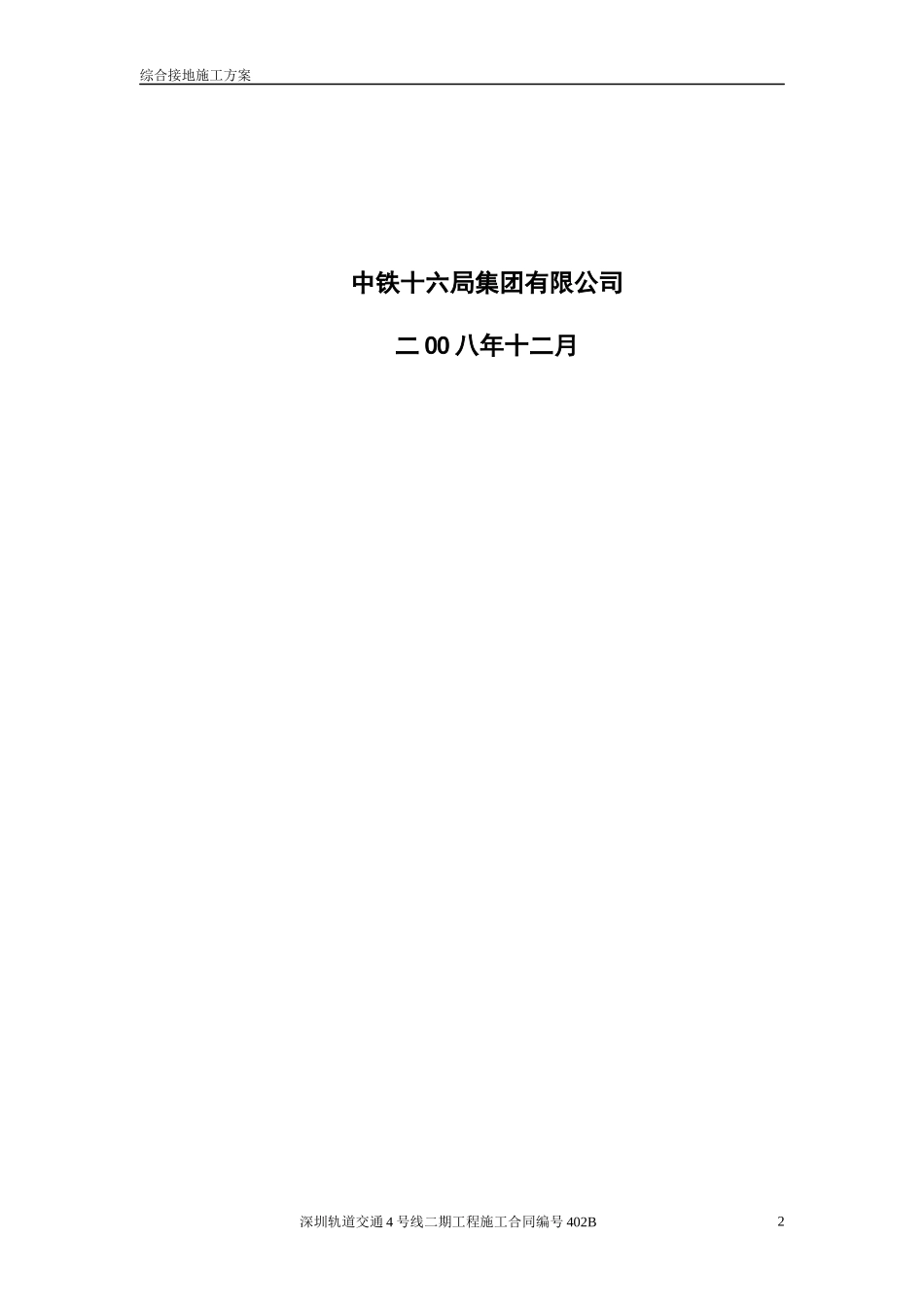

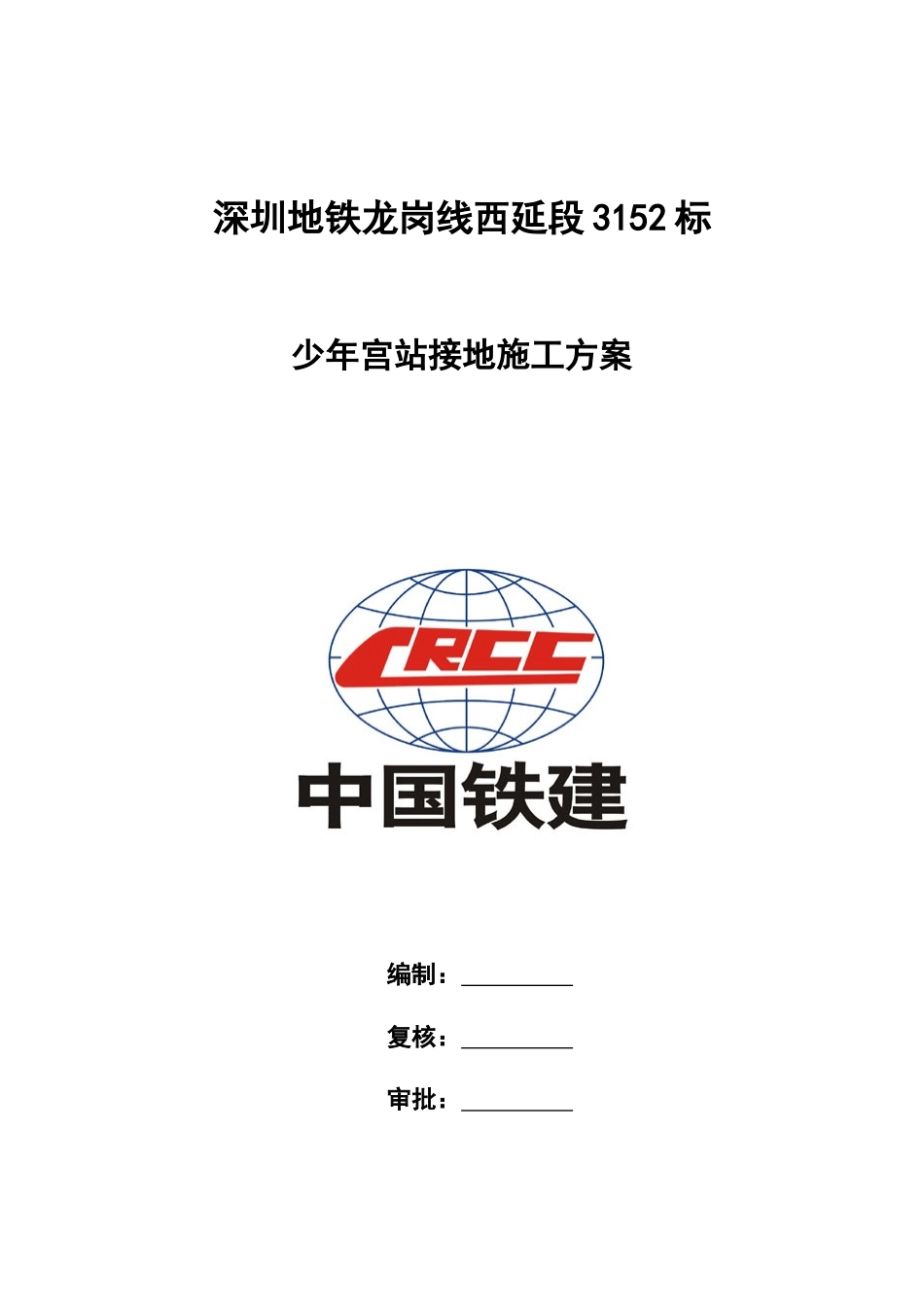

深圳地铁龙岗线西延段3152标少年宫站接地施工方案编制：复核：审批：综合接地施工方案中铁十六局集团有限公司二OO八年十二月深圳轨道交通4号线二期工程施工合同编号402B2目录1、工程概况.........................................................................................-1-2、工程地质水文.................................................................................-1-3、施工顺序及施工方法.....................................................................-2-3.1施工顺序.......................................................................................-2-3.2接地网施工工序...........................................................................-4-3.3接地网的连接...............................................................................-6-3.4接地引出线施工.........................................................................-10-3.5降阻剂用量.................................................................................-12-4、资源配置及工期要求...................................................................-13-4.1资源配置.....................................................................................-13-4.2工期要求.....................................................................................-13-5、安全、质量保证措施...................................................................-14-5.1安全管理方面的措施.................................................................-14-5.2安全防护教育.............................................................................-15-5.3质量管理措施.............................................................................-15-6、文明施工与环境保护...................................................................-16-6.1文明施工保证措施.....................................................................-16-6.2环境保护.....................................................................................-17-深圳市地铁龙岗线西延段3152标段`少年宫站接地施工方案1、工程概况深圳地铁龙岗线西延段3152标少年宫站综合接地系统采用在车站底板下0.6m处先敷设一个接地网，接地电阻R按不大于0.5欧姆设计，若不能满足此要求，则在车站顶部再敷设一个接地网。底板下接地网面积2206m2，采用分段施工，分段检测的方法；顶板接地网面积2141m2，采用2根截面为240mm单芯接地电缆通过电缆井连接两个接地网，两个接地电阻为0.35欧姆。接地引上线及与其相连接的水平接地体采用50mm×5mm铜排，其余水平接地体采用40mm×4mm铜排。垂直接地体长度为3米，垂直接地体的水平间距应不小于2倍垂直接地体的长度，本车站共设置14个垂直接地体。接地引上线引出车站结构板以上的高度不小于0.5米，其中P1～P3为强电设备接地引出线，P4～P6为弱电设备接地引出线，P7～P14用于两个接地网的连接，其中P8、P10、P12、P14为备用。【深圳市地铁龙岗线西延段3152标段】1深圳市地铁龙岗线西延段3152标段`少年宫站接地施工方案2、工程地质水文根据少年宫站地质详勘报告显示，基底标高-13.74m处地层全部为<12-4>微风化花岗岩（γ53），Vp=2105～5405m/s，ρ=2.5g/cm～2.8g/cm，天然fr=50.1～145.1MPa,饱和fr=44.5～158.8MPa。岩体较完整，岩芯多呈柱状及长柱状，岩石致密、坚硬，锤击声脆。属坚硬岩类。地下水的动态类型主要分为两种，松散岩类孔隙潜水主要为日间周期变化型，受河水影响，水位变化频率较高，升降幅度不大；基岩裂隙水多为年周期变化型，一年之内有一个水位高峰和一个水位低谷，滞后于降雨时间较长，水位升降幅度较大。岩层裂隙水较发育，广泛分布在花岗岩的中～强风化带、构造节理裂隙密集带及断层破碎带中。【深圳市地铁龙岗线西延段3152标段】2深圳市地铁龙岗线西延段3152标段...
