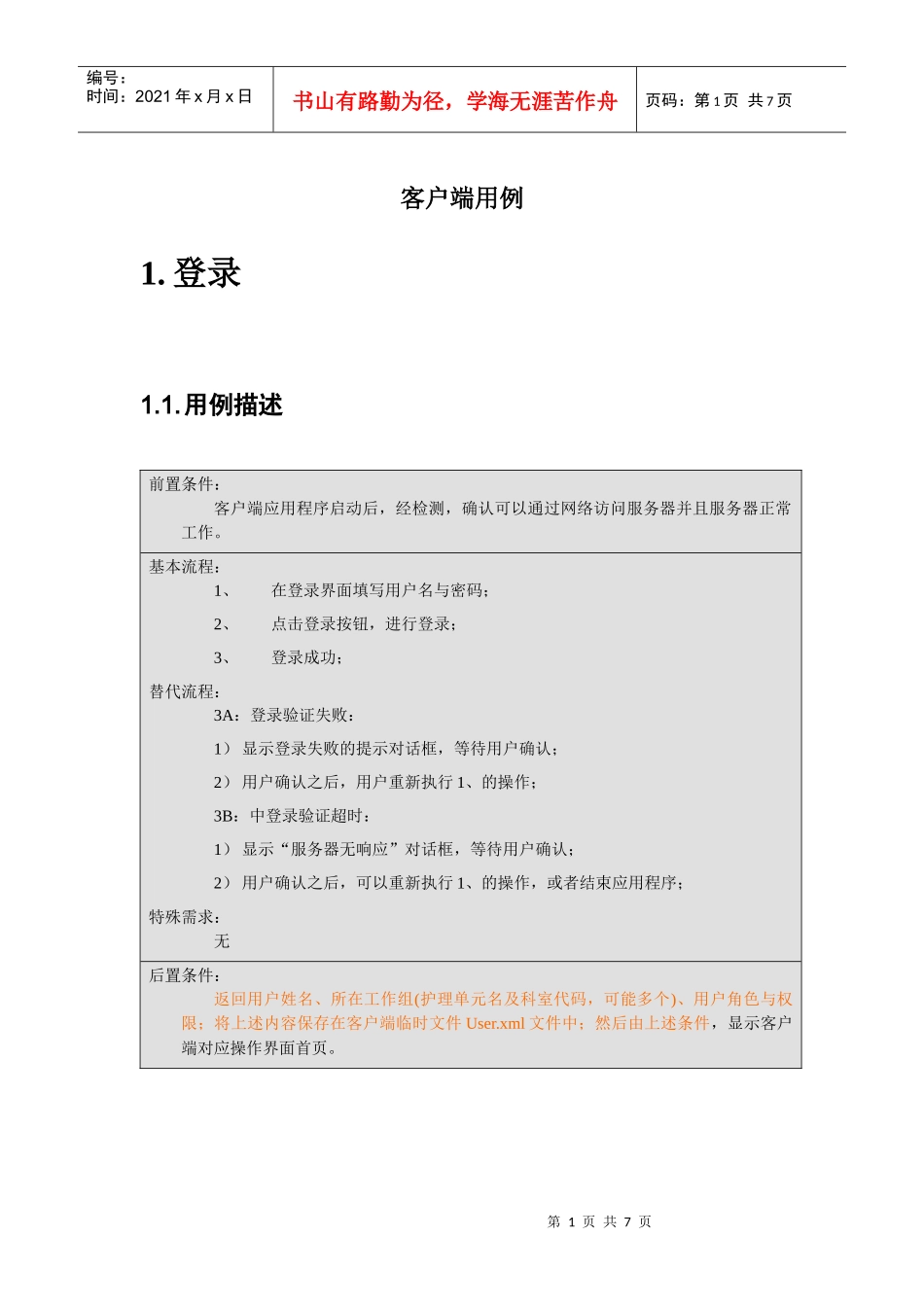

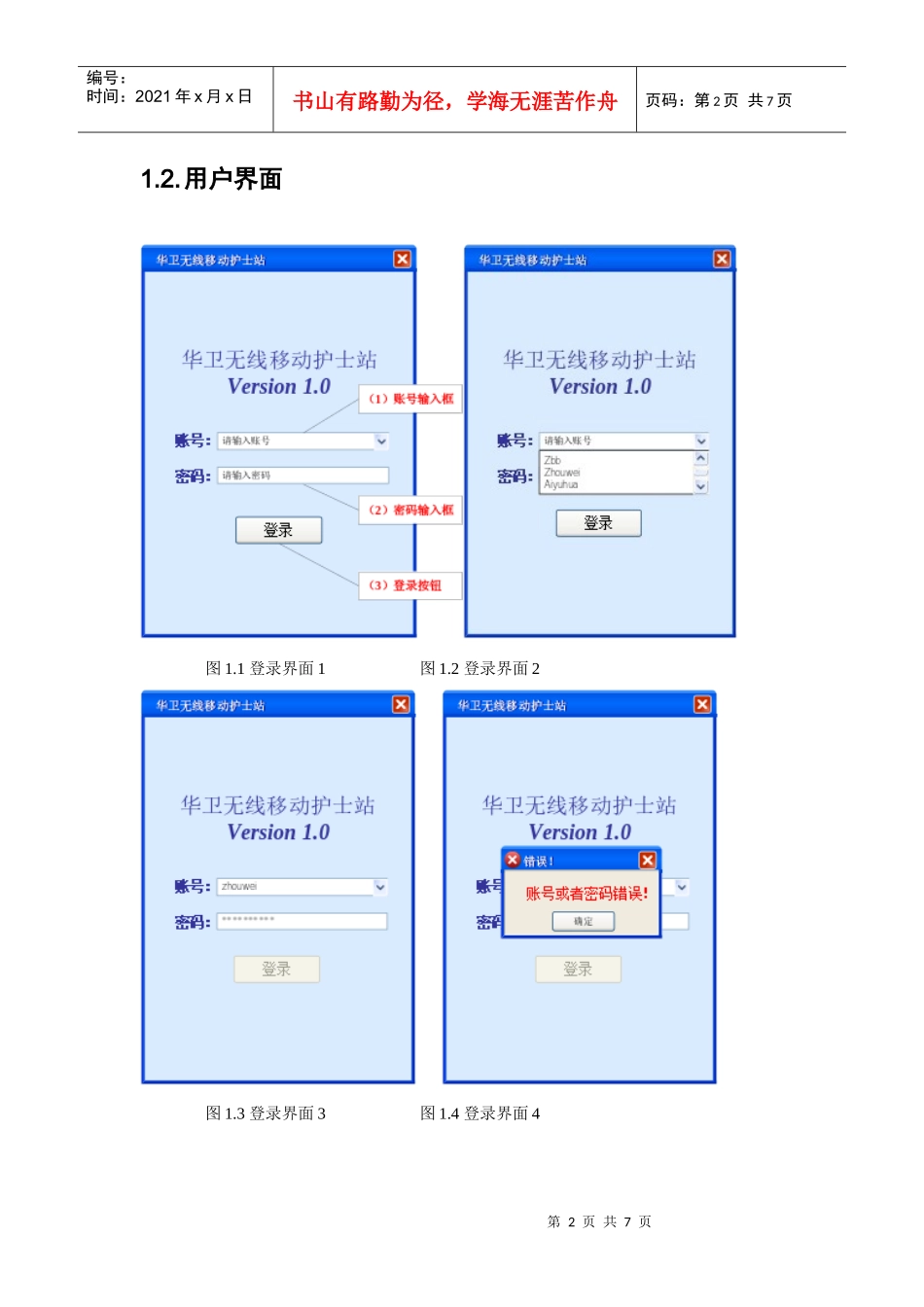

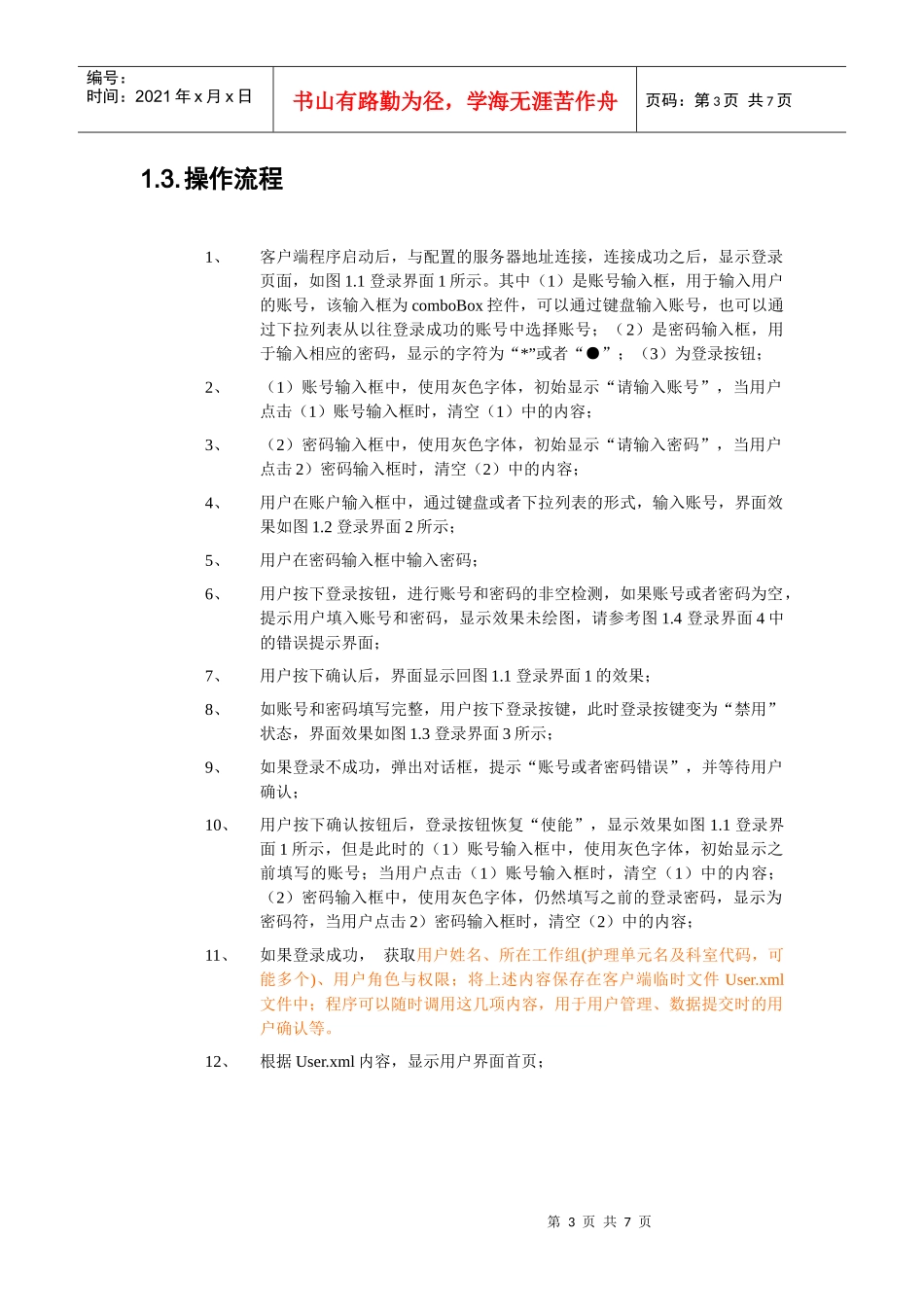

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页客户端用例1.登录1.1.用例描述前置条件：客户端应用程序启动后，经检测，确认可以通过网络访问服务器并且服务器正常工作。基本流程：1、在登录界面填写用户名与密码；2、点击登录按钮，进行登录；3、登录成功；替代流程：3A：登录验证失败：1）显示登录失败的提示对话框，等待用户确认；2）用户确认之后，用户重新执行1、的操作；3B：中登录验证超时：1）显示“服务器无响应”对话框，等待用户确认；2）用户确认之后，可以重新执行1、的操作，或者结束应用程序；特殊需求：无后置条件：返回用户姓名、所在工作组(护理单元名及科室代码，可能多个)、用户角色与权限；将上述内容保存在客户端临时文件User.xml文件中；然后由上述条件，显示客户端对应操作界面首页。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页1.2.用户界面图1.1登录界面1图1.2登录界面2图1.3登录界面3图1.4登录界面4第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页1.3.操作流程1、客户端程序启动后，与配置的服务器地址连接，连接成功之后，显示登录页面，如图1.1登录界面1所示。其中（1）是账号输入框，用于输入用户的账号，该输入框为comboBox控件，可以通过键盘输入账号，也可以通过下拉列表从以往登录成功的账号中选择账号；（2）是密码输入框，用于输入相应的密码，显示的字符为“*”或者“●”；（3）为登录按钮；2、（1）账号输入框中，使用灰色字体，初始显示“请输入账号”，当用户点击（1）账号输入框时，清空（1）中的内容；3、（2）密码输入框中，使用灰色字体，初始显示“请输入密码”，当用户点击2）密码输入框时，清空（2）中的内容；4、用户在账户输入框中，通过键盘或者下拉列表的形式，输入账号，界面效果如图1.2登录界面2所示；5、用户在密码输入框中输入密码；6、用户按下登录按钮，进行账号和密码的非空检测，如果账号或者密码为空，提示用户填入账号和密码，显示效果未绘图，请参考图1.4登录界面4中的错误提示界面；7、用户按下确认后，界面显示回图1.1登录界面1的效果；8、如账号和密码填写完整，用户按下登录按键，此时登录按键变为“禁用”状态，界面效果如图1.3登录界面3所示；9、如果登录不成功，弹出对话框，提示“账号或者密码错误”，并等待用户确认；10、用户按下确认按钮后，登录按钮恢复“使能”，显示效果如图1.1登录界面1所示，但是此时的（1）账号输入框中，使用灰色字体，初始显示之前填写的账号；当用户点击（1）账号输入框时，清空（1）中的内容；（2）密码输入框中，使用灰色字体，仍然填写之前的登录密码，显示为密码符，当用户点击2）密码输入框时，清空（2）中的内容；11、如果登录成功，获取用户姓名、所在工作组(护理单元名及科室代码，可能多个)、用户角色与权限；将上述内容保存在客户端临时文件User.xml文件中；程序可以随时调用这几项内容，用于用户管理、数据提交时的用户确认等。12、根据User.xml内容，显示用户界面首页；第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页1.4.交互流程图1.5客户端和服务器登录交互图1、客户端使用API接口，向服务发送登录数据；2、服务器端，选择“用户验证”核心业务处理程序进行用户验证；3、服务器将验证结果返回客户端；1.5.数据描述1.5.1.登录数据XML文件格式1、XML文件内容用户名密码程序名版本号第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页2、注释1.5.2.验证结果XML文件格式1、XML文件内容登录结果用户名用户姓名科室科室代码科室
