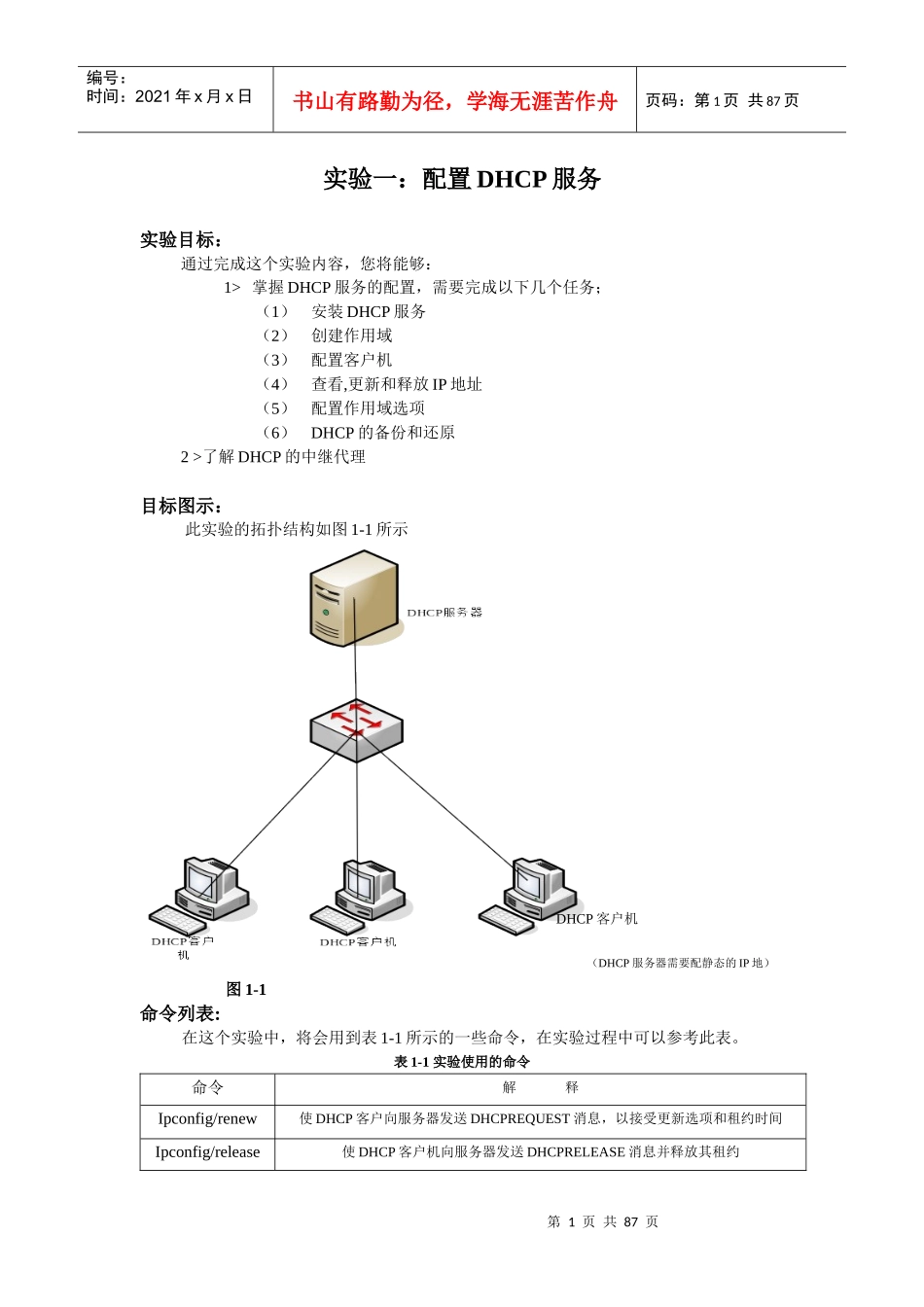

第1页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共87页实验一：配置DHCP服务实验目标：通过完成这个实验内容，您将能够：1>掌握DHCP服务的配置，需要完成以下几个任务；（1）安装DHCP服务（2）创建作用域（3）配置客户机（4）查看,更新和释放IP地址（5）配置作用域选项（6）DHCP的备份和还原2>了解DHCP的中继代理目标图示：此实验的拓扑结构如图1-1所示（DHCP服务器需要配静态的IP地）图1-1命令列表:在这个实验中，将会用到表1-1所示的一些命令，在实验过程中可以参考此表。表1-1实验使用的命令命令解释Ipconfig/renew使DHCP客户向服务器发送DHCPREQUEST消息，以接受更新选项和租约时间Ipconfig/release使DHCP客户机向服务器发送DHCPRELEASE消息并释放其租约DHCP客户机第2页共87页第1页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共87页Ipconfig/all可获得IP配置的所有属性，包括MAC，DHCP配置等任务一：安装DHCP服务器1.打开[windows组件向导]，在[组件]下，并单击[网络服务]。单击[详细信息]2.在[网络服务的子组件]下，单击[动态主机配置协议（dhcp）]，接着下一步，下一步最后完成既可。图1-2任务二：创建作用域1．点击“开始菜单”选“运行”再输入“mmc”回车，在控制台的左上方点击“文件”选“添加/删除管理单元”接着如图选DHCP。图1-32．在工作组环境请刷新以便启动DHCP服务器，(在域环境需要授权DHCP服务)，如图1-4第3页共87页第2页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共87页图1-43.点击服务器并右键选中”新建作用域”如图1-4，然后进入”新建作用域向导”通过下一步,下一步分别完成以下配置”作用域的名称”,”地址范围”,”排除的地址范围”,”租约期限”,配置选项选”否”,最后完成即可。4.作用域已经创建好还需要激活方能使用，如图1-5第4页共87页第3页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共87页图1-5任务三：配置客户机，如图1-6图1-6任务四：查看,更新和释放IP地址，查看IP如图1-7第5页共87页第4页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共87页图1-7更新IP如图1-8图1-8释放IP如图1-9图1-9任务五：配置作用域选项，如图1-10第6页共87页第5页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共87页图1-10我们可以从图1-6得知DHCP客户端已经获得003网关选项和006DNS选项。任务六：DHCP的备份和还原第7页共87页第6页共87页服务器具有Dhcp中继代理dhcp客户机dhcp客户机dhcp客户机dhcp服务器编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共87页图1-11如图1-10系统默认备份在系统文件夹下的system32/dhcp/backup文件夹下，也可以备份在用户指定的文件夹下。还原时寻找相同的路径还原。任务七：DHCP中继代理首先看拓扑图：1.安装dhcp服务器：在dhcp服务器上，设置其ip地址为192.168.10.116。选择“添加/删除windows主件”，选择“网络服务”，单击“详细信息”按钮，选取“动态主机配置协议（dhcp）”后，单击“确定”按钮。注：a.完成安装后，可以通过选择“开始”→“管理工具”→“dhcp”来连接与管理dhcp服务器。b.如dhcp服务器是域成员，则必须授权才能使用。2.建立与管理ip作用域⑴建立乙网络ip作用域步骤1在dhcp主控制窗口中，右击dhcp服务器，选择“新建作用域”步骤2出现“欢迎使用新建作用域向导”画面，单击“下一步”按钮。步骤3设定作用域名称并输入说明文字，单击“下一步”按钮。乙网络甲网络IP地址192.168.10.116IP地址192.168.100.116IP地址192.168.10.200第8页共87页第7页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共87页步骤4设置作用域分配的ip地址范围192.168.100.1─192.168.100、子网掩码（一个子网只能有一个ip作用域），单击“下一步”按钮。步骤5设置ip地址的租用期限，默认为8天。步骤6设置完成后，右击该作用域，选择“激活”来激活此作用域。如图：3.安装dhcp中继代理服务器...
