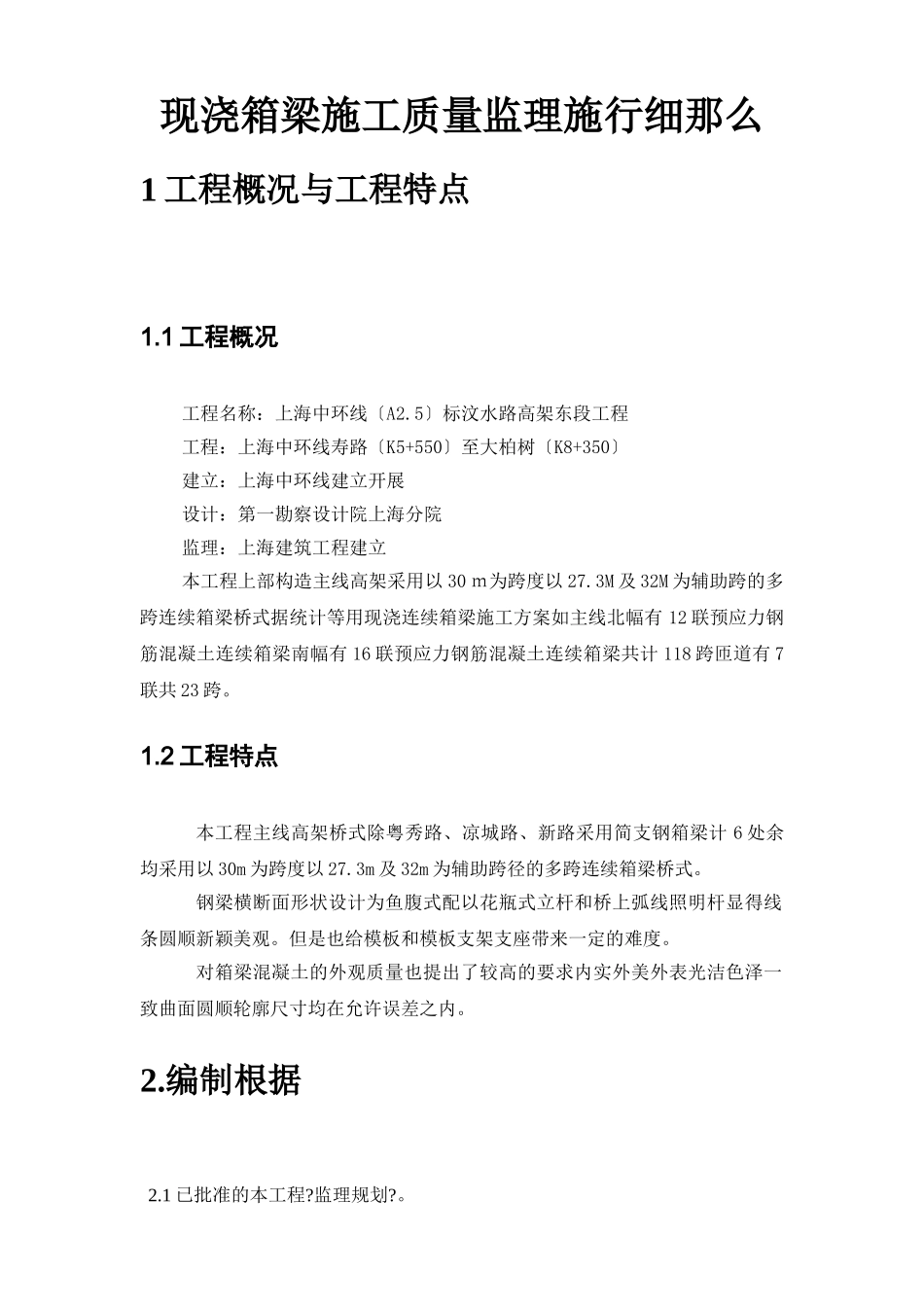

现浇箱梁施工质量监理施行细那么1工程概况与工程特点1.1工程概况工程名称：上海中环线〔A2.5〕标汶水路高架东段工程工程：上海中环线寿路〔K5+550〕至大柏树〔K8+350〕建立：上海中环线建立开展设计：第一勘察设计院上海分院监理：上海建筑工程建立本工程上部构造主线高架采用以30ｍ为跨度以27.3M及32M为辅助跨的多跨连续箱梁桥式据统计等用现浇连续箱梁施工方案如主线北幅有12联预应力钢筋混凝土连续箱梁南幅有16联预应力钢筋混凝土连续箱梁共计118跨匝道有7联共23跨。1.2工程特点本工程主线高架桥式除粤秀路、凉城路、新路采用简支钢箱梁计6处余均采用以30m为跨度以27.3m及32m为辅助跨径的多跨连续箱梁桥式。钢梁横断面形状设计为鱼腹式配以花瓶式立杆和桥上弧线照明杆显得线条圆顺新颖美观。但是也给模板和模板支架支座带来一定的难度。对箱梁混凝土的外观质量也提出了较高的要求内实外美外表光洁色泽一致曲面圆顺轮廓尺寸均在允许误差之内。2.编制根据2.1已批准的本工程?监理规划?。2.2本工程上部构造施工设计。2.3本工程上部构造施工组织设计。2.4与现浇连续箱梁施工相关的、。DBJ08-228-97上海政桥梁工程施工及验收规程GB50204-2002混凝土构造工程质量验收JGJ85-2002预应力筋用锚具、夹具和连接器应用技术规程JTJ/T10-95混凝土泵送技术规程JGJ104-97建筑工程冬施工规程GB501-92混凝土质量控制GBJ107-87混凝土强度检验评定JTJ041-2000公路桥涵施工技术JTJ071-98公路工程质量检验评定美ASTMA416-92a预应力钢绞线GB/T5224预应力混凝土用钢绞线GB501混凝土质量控制GB1499钢筋混凝土用热轧带肋钢筋3、监理工作流程复核中线、边线、高程放样〔弯道桥注意加宽、超高〕复核支置、高程材料、混凝土配合比复核试验同意上部工程开工支架沉落量检测〔考察支架稳定和地基承载力〕检查运输、起重设备、试吊检查预应力张拉设备监理旁站监视检查模板、钢筋、预埋件及预埋件位置现浇混凝土〔制作试件〕签证钢筋模板工序报验单施加预应力灌浆封锚签认工序报验单4.监理目的4.1为保证梁体混凝土外表平整度先把好模板检查关检查见下表：检测工程制作〔mm〕安装〔mm〕木模钢模相邻两板外表上下差1—2外表不平〔以2m直尺检查〕315标高±10尺寸+5-0轴线偏位+104.2外预应力筋的力学性能符合GB1499-84要求加工工艺和焊接按JTJ041-2000规定。钢筋制作、安装允许误差项目允许偏向〔mm〕两排以上受力钢筋的钢筋排距同排受力钢筋的间距钢筋起重点位置箍筋、横向钢筋间距焊接预埋件中心线位置程度高差保护层厚度±5±10±20±205±3±54.3预应力钢绞线张拉必须符合要求〔JTJ071-98〕检查工程允许误差检查和频率道坐标〔mm〕梁长方向30抽查30％每根查10个点梁高方向10道间距〔mm〕同排10抽查30％每根查10个点上下层10张拉预应力值符合设计要求查张拉记录张拉伸长率±6％查张拉记录4.4上部构造轴线位置和外形尺寸允许偏向见表：项目允许偏向〔mm〕复核中线、高程断面尺寸+8-5宽度±20高度±5长度+0-10腹板厚度+10-0跨度〔支座中至中〕±20轴线偏移10预埋件位置5平整度〔2m直尺检测〕8支座外表平整度〔四角〕25.监理工作要点5.1桥位放样、根底、下部工程均需检验合格上部施工开场前对桥台复核检验后放出上部构造的中线、边线、高程。5.2审核模板支架的方案设计和构造平安措施、支架的地基承载力确保上部连续梁施工的正常进展。5.3所有混凝土配合比、掺加剂、张拉工艺必须由监理工程师认可施工时假设有变动也必须获得监理工程师的同意。5.4现浇连续箱梁监理工作内容1）预应力工程的施工应由具有相应资质等级的预应力专业施工承当承包方须向监理组报审。2）预应力锚具进厂后应监视三项检验：①外观检查每批抽查10％且不应少于10套当有一套外表有裂纹时应逐套检查。②硬度检验每批抽取5％且不少于5套有一个不合格时那么量取双倍数量重做试验仍有不合格逐个检验。③静载锚固性能试验通过上述检验的锚具中抽6套组装成三个预应力锚具组装件由或级质量技术监视部门授权的专业质量检测机构进展试验有一个试件不合格应取双倍数量重新试验仍有不合格的那么该批锚具视为不合格品。3）预应力钢绞线进场后抽取试件做力学性能...
