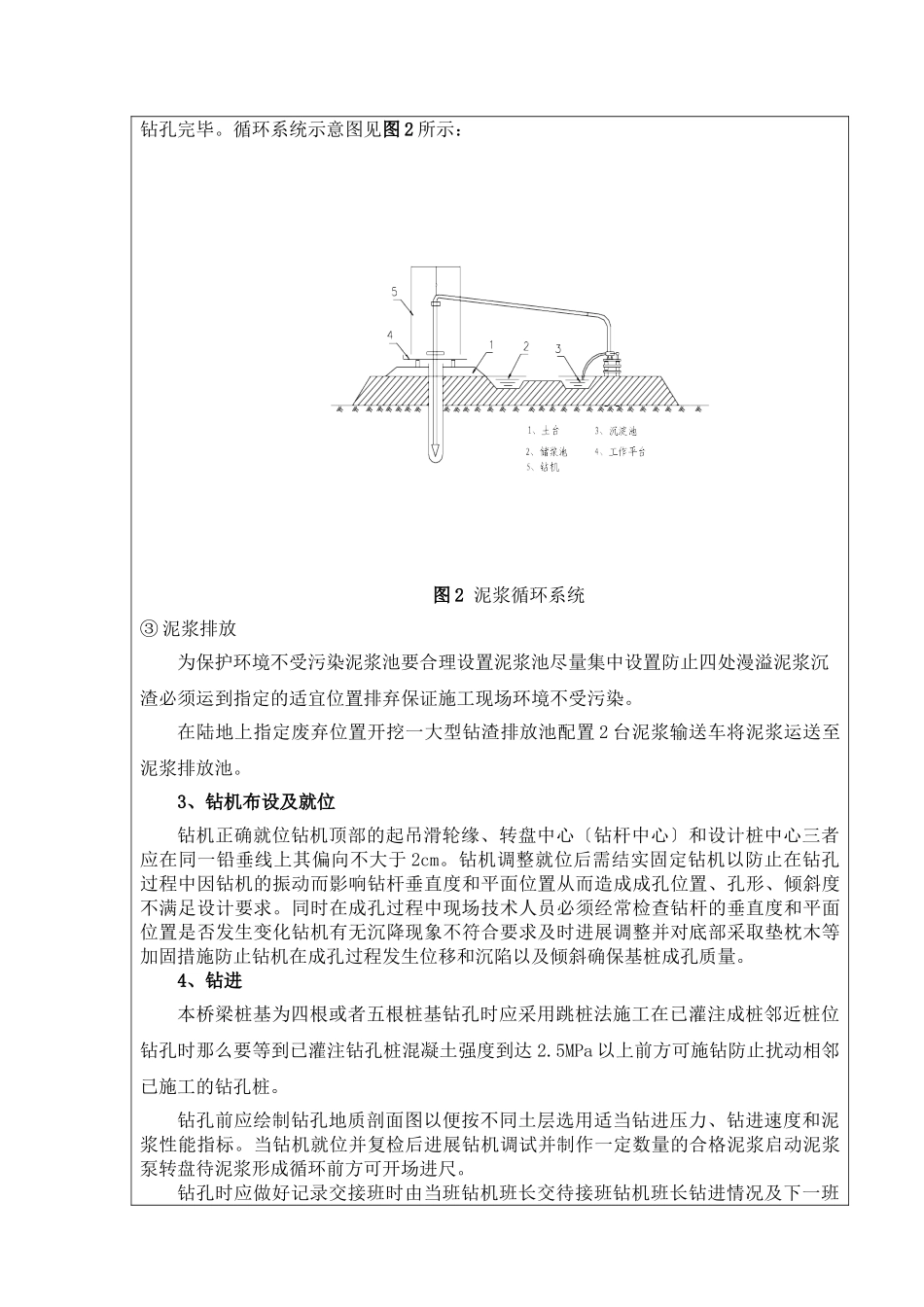

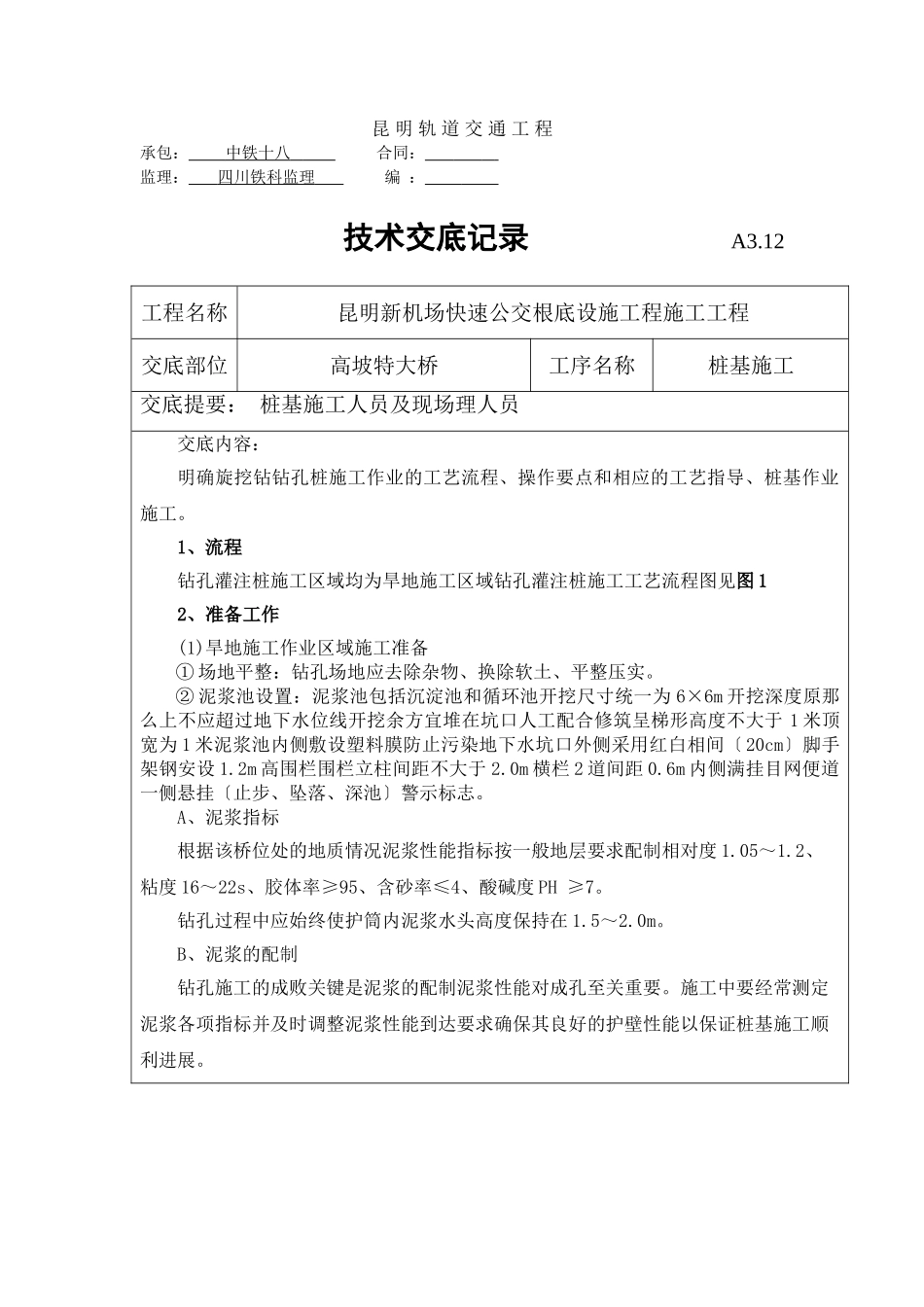

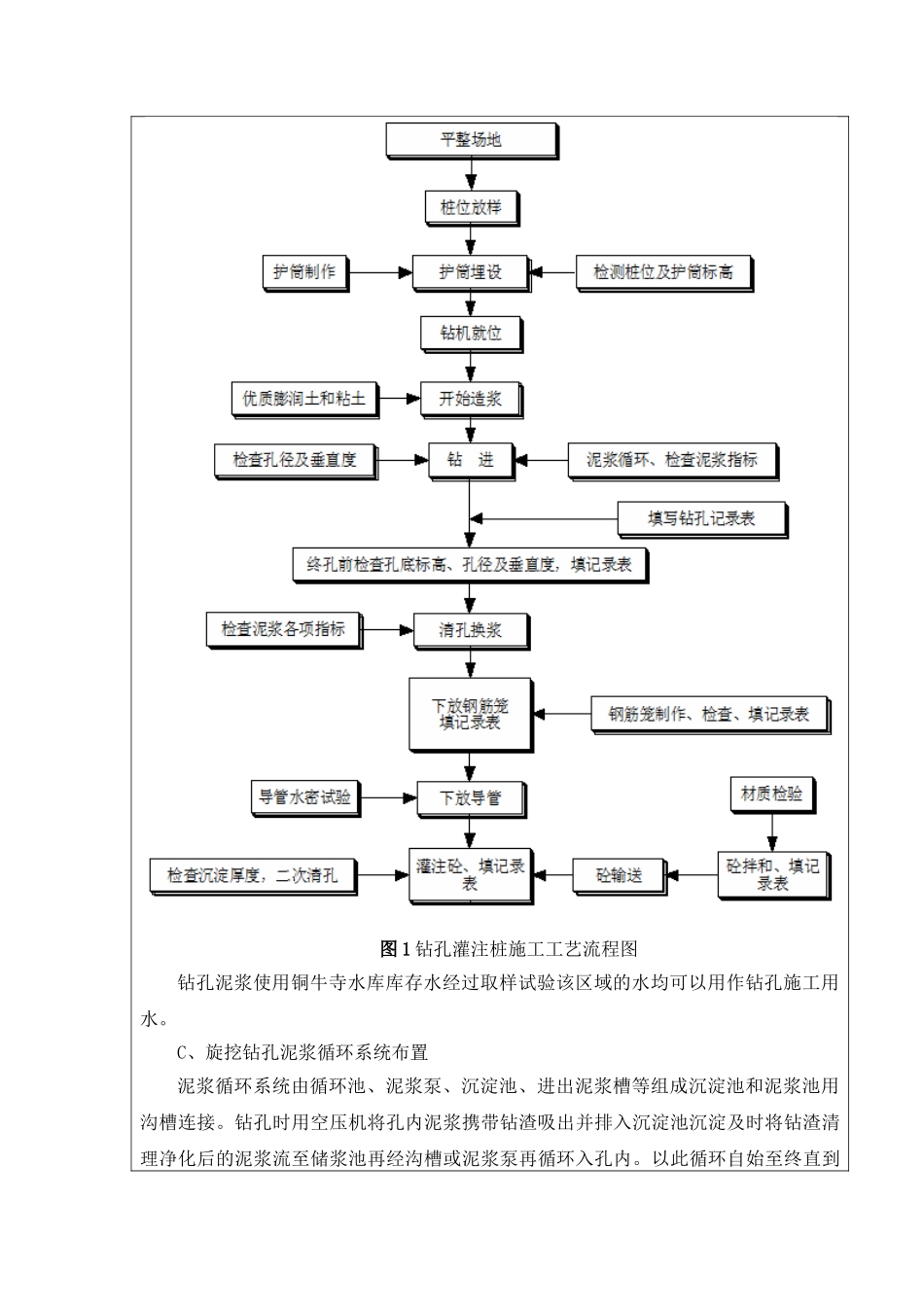

昆明轨道交通工程承包：中铁十八合同：监理：四川铁科监理编：技术交底记录A3.12工程名称昆明新机场快速公交根底设施工程施工工程交底部位高坡特大桥工序名称桩基施工交底提要：桩基施工人员及现场理人员交底内容：明确旋挖钻钻孔桩施工作业的工艺流程、操作要点和相应的工艺指导、桩基作业施工。1、流程钻孔灌注桩施工区域均为旱地施工区域钻孔灌注桩施工工艺流程图见图12、准备工作(1)旱地施工作业区域施工准备①场地平整：钻孔场地应去除杂物、换除软土、平整压实。②泥浆池设置：泥浆池包括沉淀池和循环池开挖尺寸统一为6×6m开挖深度原那么上不应超过地下水位线开挖余方宜堆在坑口人工配合修筑呈梯形高度不大于1米顶宽为1米泥浆池内侧敷设塑料膜防止污染地下水坑口外侧采用红白相间〔20cm〕脚手架钢安设1.2m高围栏围栏立柱间距不大于2.0m横栏2道间距0.6m内侧满挂目网便道一侧悬挂〔止步、坠落、深池〕警示标志。A、泥浆指标根据该桥位处的地质情况泥浆性能指标按一般地层要求配制相对度1.05～1.2、粘度16～22s、胶体率≥95、含砂率≤4、酸碱度PH≥7。钻孔过程中应始终使护筒内泥浆水头高度保持在1.5～2.0m。B、泥浆的配制钻孔施工的成败关键是泥浆的配制泥浆性能对成孔至关重要。施工中要经常测定泥浆各项指标并及时调整泥浆性能到达要求确保其良好的护壁性能以保证桩基施工顺利进展。图1钻孔灌注桩施工工艺流程图钻孔泥浆使用铜牛寺水库库存水经过取样试验该区域的水均可以用作钻孔施工用水。C、旋挖钻孔泥浆循环系统布置泥浆循环系统由循环池、泥浆泵、沉淀池、进出泥浆槽等组成沉淀池和泥浆池用沟槽连接。钻孔时用空压机将孔内泥浆携带钻渣吸出并排入沉淀池沉淀及时将钻渣清理净化后的泥浆流至储浆池再经沟槽或泥浆泵再循环入孔内。以此循环自始至终直到钻孔完毕。循环系统示意图见图2所示：图2泥浆循环系统③泥浆排放为保护环境不受污染泥浆池要合理设置泥浆池尽量集中设置防止四处漫溢泥浆沉渣必须运到指定的适宜位置排弃保证施工现场环境不受污染。在陆地上指定废弃位置开挖一大型钻渣排放池配置2台泥浆输送车将泥浆运送至泥浆排放池。3、钻机布设及就位钻机正确就位钻机顶部的起吊滑轮缘、转盘中心〔钻杆中心〕和设计桩中心三者应在同一铅垂线上其偏向不大于2cm。钻机调整就位后需结实固定钻机以防止在钻孔过程中因钻机的振动而影响钻杆垂直度和平面位置从而造成成孔位置、孔形、倾斜度不满足设计要求。同时在成孔过程中现场技术人员必须经常检查钻杆的垂直度和平面位置是否发生变化钻机有无沉降现象不符合要求及时进展调整并对底部采取垫枕木等加固措施防止钻机在成孔过程发生位移和沉陷以及倾斜确保基桩成孔质量。4、钻进本桥梁桩基为四根或者五根桩基钻孔时应采用跳桩法施工在已灌注成桩邻近桩位钻孔时那么要等到已灌注钻孔桩混凝土强度到达2.5MPa以上前方可施钻防止扰动相邻已施工的钻孔桩。钻孔前应绘制钻孔地质剖面图以便按不同土层选用适当钻进压力、钻进速度和泥浆性能指标。当钻机就位并复检后进展钻机调试并制作一定数量的合格泥浆启动泥浆泵转盘待泥浆形成循环前方可开场进尺。钻孔时应做好记录交接班时由当班钻机班长交待接班钻机班长钻进情况及下一班施工应考前须知；随时捞取渣样与地质剖面图详细核对检查土层是否有变化当实际地质情况与设计提供的地质相差较大时要由质检员及监理工程师同时进展分组取样并做好记录。钻进过程中技术人员每天及时填写钻孔施工记录并交由现场监理工程师签认。当钻进深度到达设计要求时应对孔深、孔径、孔位和孔形进展检查满足设计要求后填写终孔检查证经监理工程师签认前方可进展清孔和灌注水下混凝土的准备工作。〔1〕钻孔施工要求①钻孔作业应分班连续进展不得中断遇有问题应立即处理；②经常对钻孔泥浆进展检测和试验检查泥浆的各项性能指标如不符合要求应随时改正；③钻进过程中随时注意地层变化在地层变化处应捞取渣样判断地质类别记入记录表中并与地质相对照钻渣样应编保存以便分析；④必须及时填写钻孔施工记录交接班时应交待钻进情况及下一班应考前须知；⑤钻孔作业应连续进展因故停钻时有钻杆的钻机应将钻头提离...
