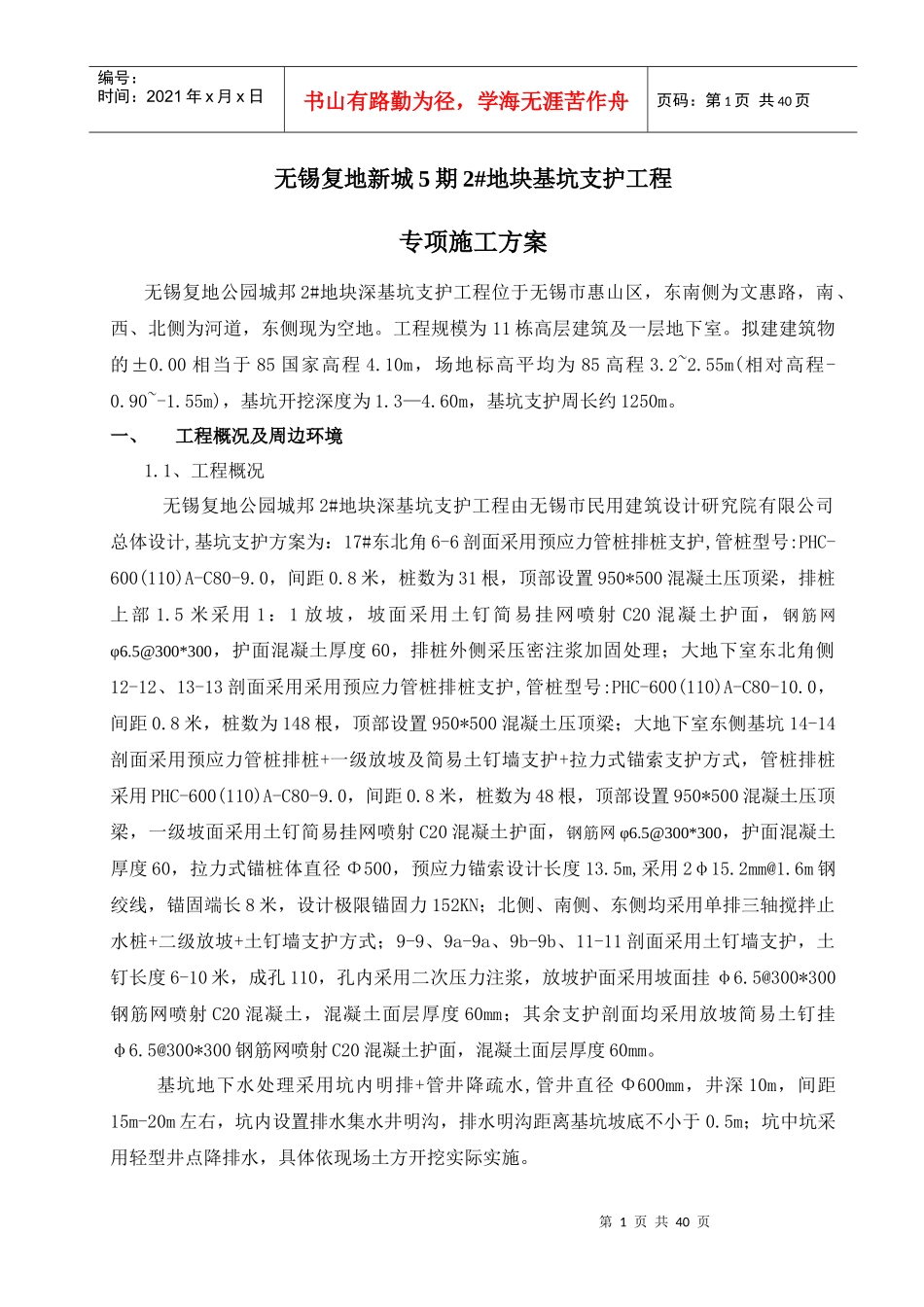

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页无锡复地新城5期2#地块基坑支护工程专项施工方案无锡复地公园城邦2#地块深基坑支护工程位于无锡市惠山区，东南侧为文惠路，南、西、北侧为河道，东侧现为空地。工程规模为11栋高层建筑及一层地下室。拟建建筑物的±0.00相当于85国家高程4.10m，场地标高平均为85高程3.2~2.55m(相对高程-0.90~-1.55m)，基坑开挖深度为1.3—4.60m，基坑支护周长约1250m。一、工程概况及周边环境1.1、工程概况无锡复地公园城邦2#地块深基坑支护工程由无锡市民用建筑设计研究院有限公司总体设计,基坑支护方案为：17#东北角6-6剖面采用预应力管桩排桩支护,管桩型号:PHC-600(110)A-C80-9.0，间距0.8米，桩数为31根，顶部设置950*500混凝土压顶梁，排桩上部1.5米采用1：1放坡，坡面采用土钉简易挂网喷射C20混凝土护面，钢筋网φ6.5@300*300，护面混凝土厚度60，排桩外侧采压密注浆加固处理；大地下室东北角侧12-12、13-13剖面采用采用预应力管桩排桩支护,管桩型号:PHC-600(110)A-C80-10.0，间距0.8米，桩数为148根，顶部设置950*500混凝土压顶梁；大地下室东侧基坑14-14剖面采用预应力管桩排桩+一级放坡及简易土钉墙支护+拉力式锚索支护方式，管桩排桩采用PHC-600(110)A-C80-9.0，间距0.8米，桩数为48根，顶部设置950*500混凝土压顶梁，一级坡面采用土钉简易挂网喷射C20混凝土护面，钢筋网φ6.5@300*300，护面混凝土厚度60，拉力式锚桩体直径Φ500，预应力锚索设计长度13.5m,采用2φ15.2mm@1.6m钢绞线，锚固端长8米，设计极限锚固力152KN；北侧、南侧、东侧均采用单排三轴搅拌止水桩+二级放坡+土钉墙支护方式；9-9、9a-9a、9b-9b、11-11剖面采用土钉墙支护，土钉长度6-10米，成孔110，孔内采用二次压力注浆，放坡护面采用坡面挂φ6.5@300*300钢筋网喷射C20混凝土，混凝土面层厚度60mm；其余支护剖面均采用放坡简易土钉挂φ6.5@300*300钢筋网喷射C20混凝土护面，混凝土面层厚度60mm。基坑地下水处理采用坑内明排+管井降疏水,管井直径Φ600mm，井深10m，间距15m-20m左右，坑内设置排水集水井明沟，排水明沟距离基坑坡底不小于0.5m；坑中坑采用轻型井点降排水，具体依现场土方开挖实际实施。第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页基坑支护的详细施工参数见附件基坑支护方案施工图纸。1.2、周边环境基坑工程位于无锡市惠山区，东南侧为文惠路，南、西、北侧为河道，东侧现为空地。1.3、基坑监测本期基坑变形监测由建设方委托具有相应资质的第三方监测单位实施，监测方案由其单独出具。二、编制依据1、无锡市民用设计研究院有限公司提供的无锡复地公园城邦2#地块基坑围护的设计图纸2、无锡市建筑设计研究院提供的无锡复地公园城邦2#地块岩土工程勘察报告，编号：K20121393、建设方提供的基坑支护工程的相关资料4、《建筑基坑支护技术规程》（JGJ120-2012）5、《建筑桩基技术规范》（JGJ94-2008）6、《基坑土钉支护技术规程》（CECS96：97）7、《混凝土结构设计规范》（GB50010-2010）8、《建筑地基基础设计规范》（GB5007-2011）9、《建筑基坑工程监测技术规范》（GB50497-2009）10、《建筑地基基础工程施工质量验收规范》（GB50202-2002）11、《高压喷射扩大头锚杆技术规程》（JGJ/T282-2012）12、《预应力混凝土用钢绞线》（GB/T5224-2003）三、场地地质条件3.1场地条件本工程位于无锡惠山区文慧路与堰桥港之间，南至复地新城小区河道，北至堰桥港。场内原局部有建筑施工工棚，局部场地有临近工程施工时的堆土，15#房处的老厂房等现已拆除平整，其余为荒芜的空地，空地上杂草丛生。拟建场地西侧及北侧为堰桥港。拟第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页建场地地貌形态属冲湖积平原，拟建场地大部分较平坦，地面标高一般为1.67~3.72（1985国家高程系统）3.2气象及水文条件无锡市气候温和湿润，雨量充沛，属长江下游季风温湿气候带。据无锡市气象台统计资料：年平均降水量为1241.3mm，但从多年降水量...
