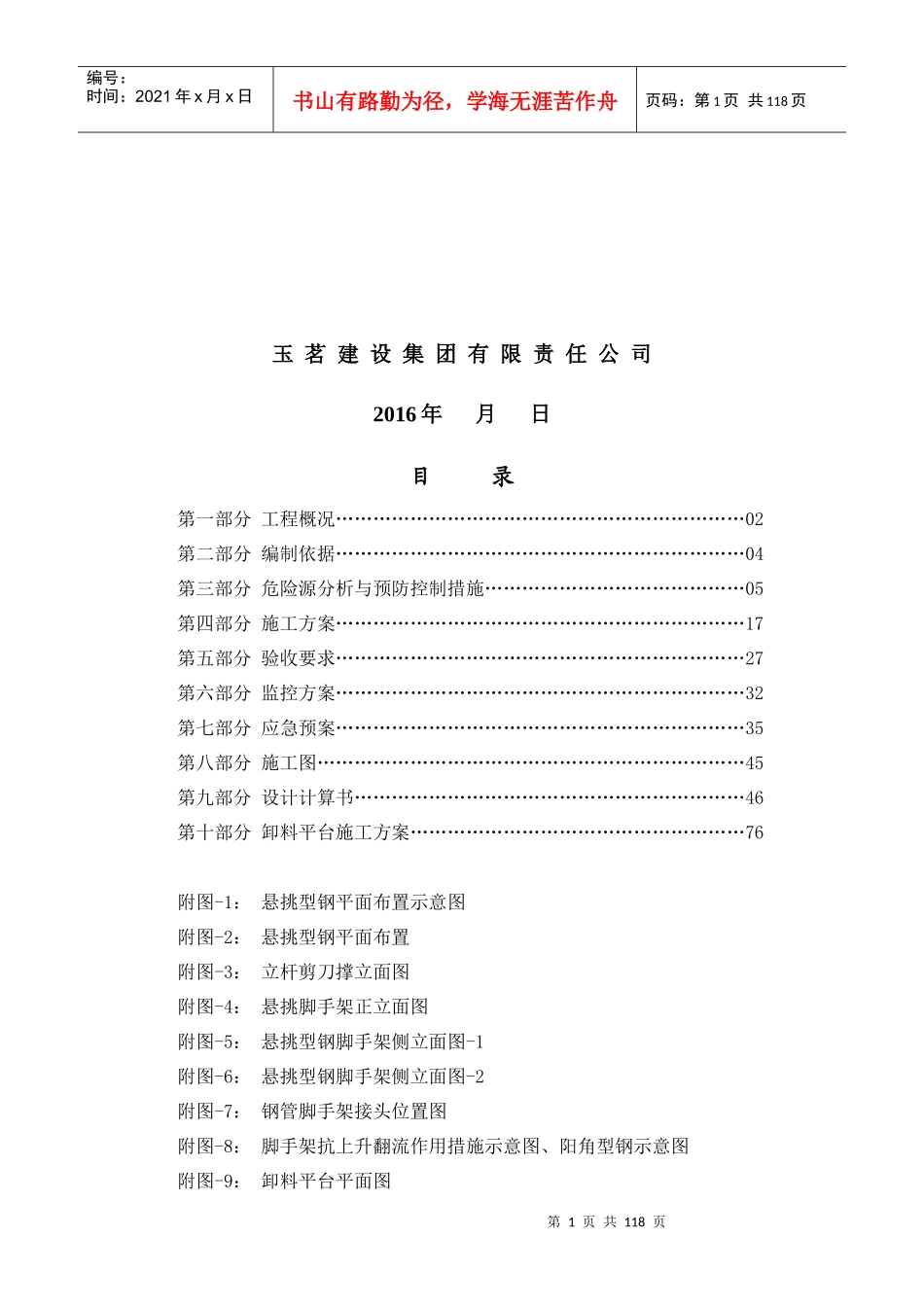

利兹堡1#楼型钢悬挑脚手架专项方案（按专家论证意见修改）编制职务时间审核职务时间批准职务时间第1页共118页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共118页玉茗建设集团有限责任公司2016年月日目录第一部分工程概况…………………………………………………………02第二部分编制依据…………………………………………………………04第三部分危险源分析与预防控制措施……………………………………05第四部分施工方案…………………………………………………………17第五部分验收要求…………………………………………………………27第六部分监控方案…………………………………………………………32第七部分应急预案…………………………………………………………35第八部分施工图……………………………………………………………45第九部分设计计算书………………………………………………………46第十部分卸料平台施工方案………………………………………………76附图-1：悬挑型钢平面布置示意图附图-2：悬挑型钢平面布置附图-3：立杆剪刀撑立面图附图-4：悬挑脚手架正立面图附图-5：悬挑型钢脚手架侧立面图-1附图-6：悬挑型钢脚手架侧立面图-2附图-7：钢管脚手架接头位置图附图-8：脚手架抗上升翻流作用措施示意图、阳角型钢示意图附图-9：卸料平台平面图第2页共118页第1页共118页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共118页附图-10：卸料平台侧立面图第一部分工程概况一.参建单位业主单位：江西抚门及第置业有限公司设计单位：江西省环球建筑设计院监理单位：江西省恒信建设工程监理咨询有限公司施工总包：玉茗建设集团有限责任公司勘察单位啊；江西省勘察设计研究院二.工程简介1.工程名称：利兹堡1#楼2.工程施工地点：抚州市曾巩大道东侧3.结构形式：框剪结构第3页共118页第2页共118页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共118页4.建筑层数：地上31层，地下2层；5.建筑总高度：96.0m（楼梯间100.3m）6.建筑面积：20802.17㎡7.标准层层高：3.0m(3层～31层3.0m，一层4.5m，二层4.2m，地下室一层5.4m，地下室二层3.6m)8.基础形式：反循环机械钻孔灌注桩9.分部工程概况：搭设类型：普通型钢外悬挑式脚手架搭设起始高度：8.70m标高（从3层楼面开始搭设，每5层一悬挑）搭设高度：15.0m（5*3.0米）及18.7m（从28层楼面开始搭设电梯屋面）立杆横距：0.70m立杆纵距：1.2m手脚架步距：第一步1.7m连墙件：预埋钢管扣件连接，2步2跨（每层2跨）脚手架用途：结构施工第4页共118页第3页共118页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共118页材料使用：根据现场实际情况脚手架钢管采用￠48×3.0，悬挑型钢采用16#工字钢；内立杆距墙0.3m；脚手板铺设层数为每一次悬挑铺设4层，同时施工层数为2层；楼面砼最低标号为C25；楼板厚度100mm。第二部分编制依据第5页共118页第4页共118页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共118页《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)《建筑施工高处作业安全技术规范》JGJ80-2008《混凝土结构工程施工及验收规范》(GB50204-2012)《建筑结构荷载规范》(GB50009-2011)《混凝土结构设计规范》(GB50010-2010)《钢结构设计规范》(GB50017-2011)《建筑结构荷载规范》(GB50009-2011)《混凝土结构工程施工质量验收规范》（GB50204-2012）《江西省建设工程施工安全技术操作规范》DB36/J002-2005本工程经审批的施工设计图纸项目部所编并经批准的《施工组织设计》第三部分危险源及相关措施第6页共118页第5页共118页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共118页一、悬挑式脚手架为一般危险源，需要特别注意的危险源如下：对于悬挑式脚手架应设计脚手架的平立面布置；纵、横向水平杆布置；立杆布置；连墙件布置；门洞处构配件布置；剪刀撑和斜撑布置；斜道布置；脚手板与栏杆、护拦要求；安全网布置；防电避雷措施。还应说明挑梁与横梁的选型、布置；立杆与挑梁（或横...
