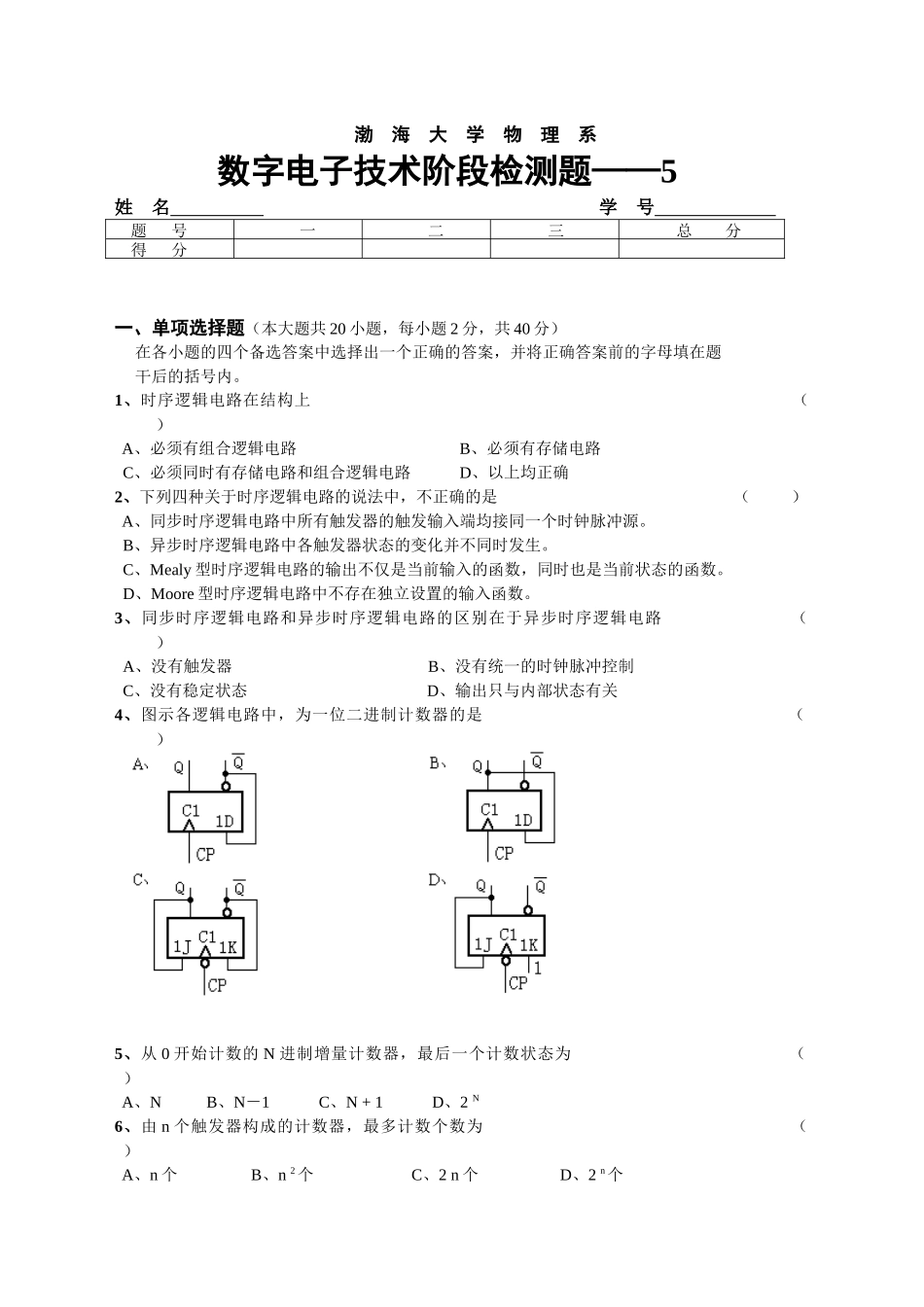

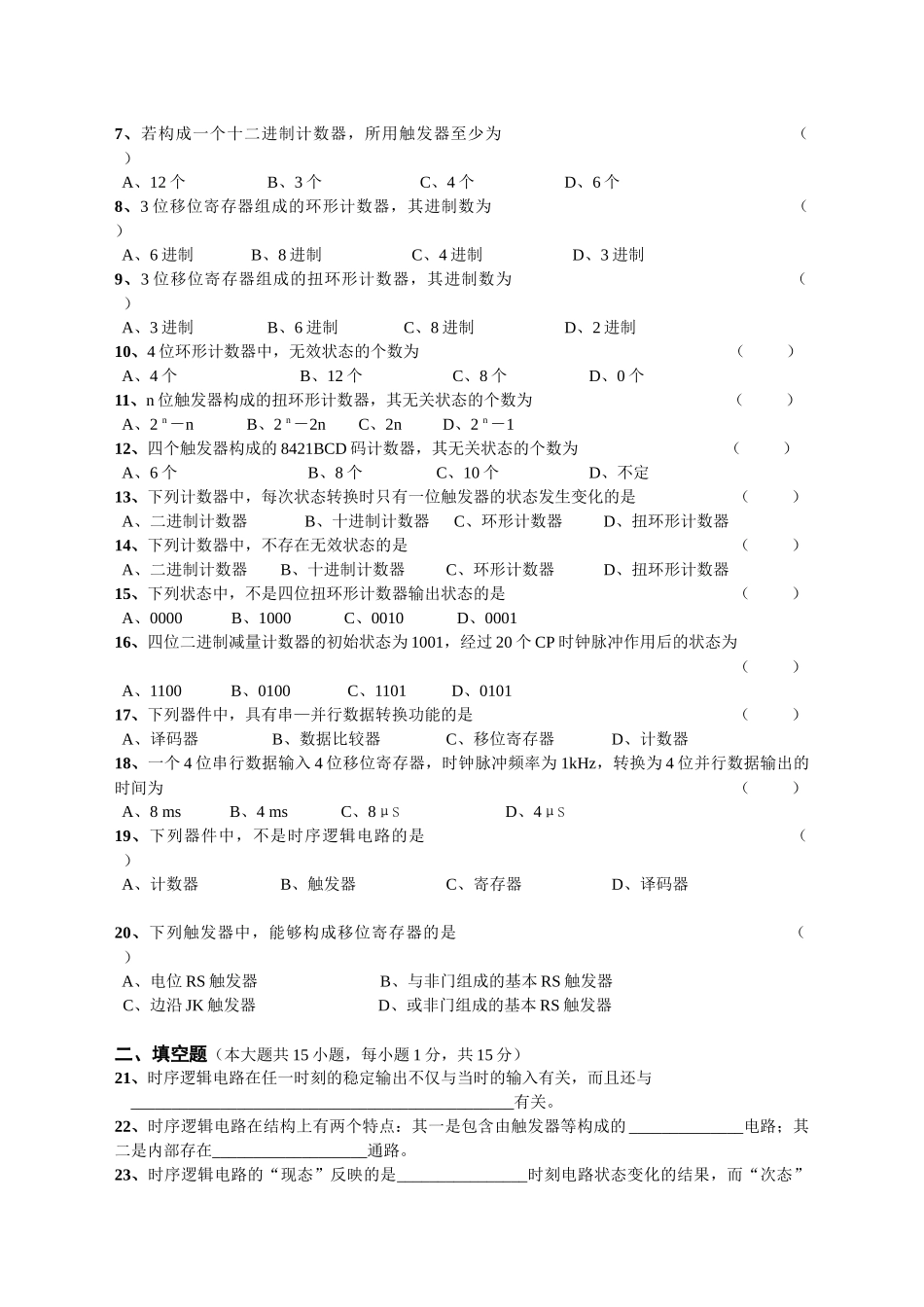

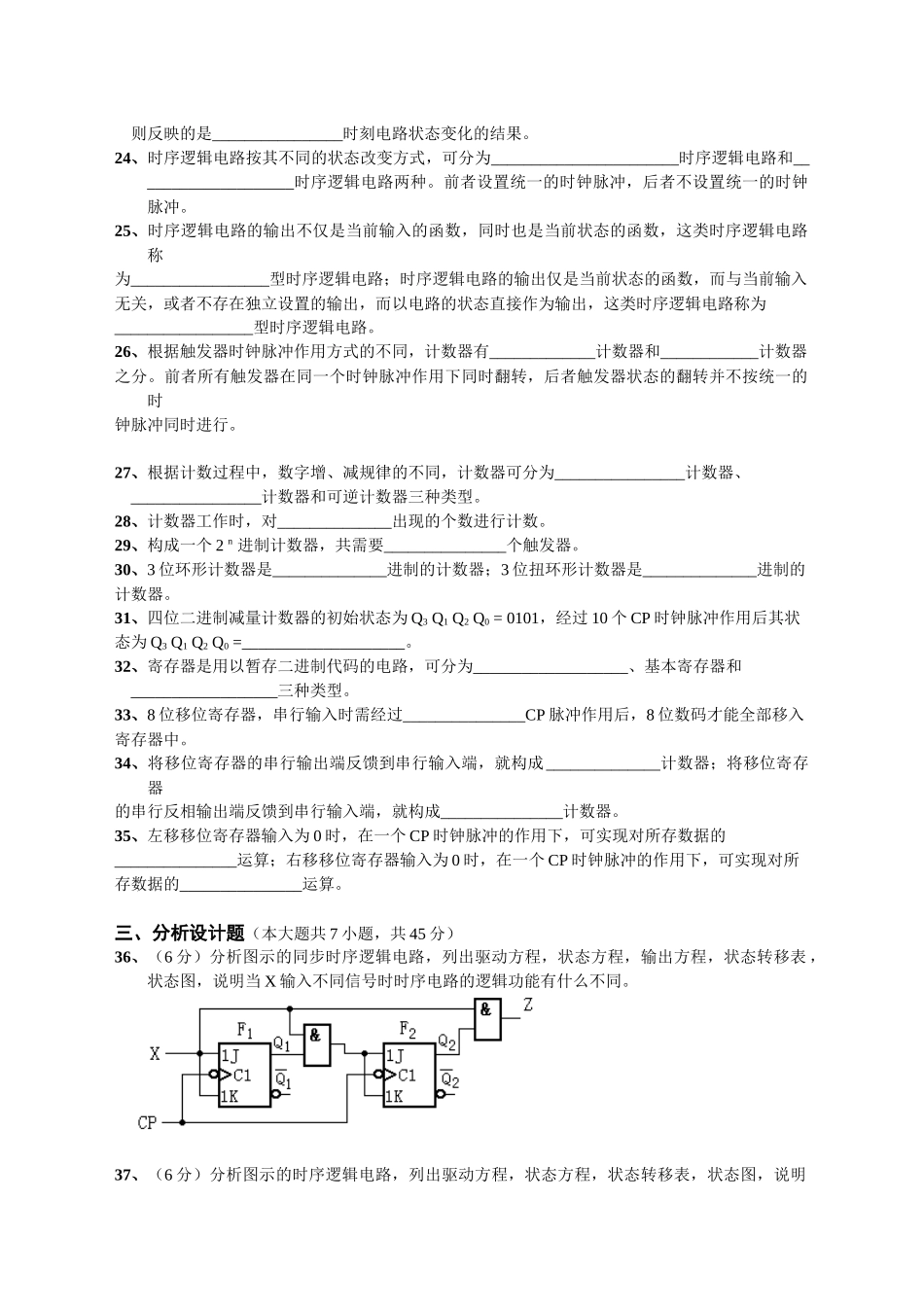

渤海大学物理系数字电子技术阶段检测题——5姓名学号一、单项选择题（本大题共20小题，每小题2分，共40分）在各小题的四个备选答案中选择出一个正确的答案，并将正确答案前的字母填在题干后的括号内。1、时序逻辑电路在结构上（）A、必须有组合逻辑电路B、必须有存储电路C、必须同时有存储电路和组合逻辑电路D、以上均正确2、下列四种关于时序逻辑电路的说法中，不正确的是（）A、同步时序逻辑电路中所有触发器的触发输入端均接同一个时钟脉冲源。B、异步时序逻辑电路中各触发器状态的变化并不同时发生。C、Mealy型时序逻辑电路的输出不仅是当前输入的函数，同时也是当前状态的函数。D、Moore型时序逻辑电路中不存在独立设置的输入函数。3、同步时序逻辑电路和异步时序逻辑电路的区别在于异步时序逻辑电路（）A、没有触发器B、没有统一的时钟脉冲控制C、没有稳定状态D、输出只与内部状态有关4、图示各逻辑电路中，为一位二进制计数器的是（）5、从0开始计数的N进制增量计数器，最后一个计数状态为（）A、NB、N－1C、N+1D、2N6、由n个触发器构成的计数器，最多计数个数为（）A、n个B、n2个C、2n个D、2n个题号一二三总分得分7、若构成一个十二进制计数器，所用触发器至少为（）A、12个B、3个C、4个D、6个8、3位移位寄存器组成的环形计数器，其进制数为（）A、6进制B、8进制C、4进制D、3进制9、3位移位寄存器组成的扭环形计数器，其进制数为（）A、3进制B、6进制C、8进制D、2进制10、4位环形计数器中，无效状态的个数为（）A、4个B、12个C、8个D、0个11、n位触发器构成的扭环形计数器，其无关状态的个数为（）A、2n－nB、2n－2nC、2nD、2n－112、四个触发器构成的8421BCD码计数器，其无关状态的个数为（）A、6个B、8个C、10个D、不定13、下列计数器中，每次状态转换时只有一位触发器的状态发生变化的是（）A、二进制计数器B、十进制计数器C、环形计数器D、扭环形计数器14、下列计数器中，不存在无效状态的是（）A、二进制计数器B、十进制计数器C、环形计数器D、扭环形计数器15、下列状态中，不是四位扭环形计数器输出状态的是（）A、0000B、1000C、0010D、000116、四位二进制减量计数器的初始状态为1001，经过20个CP时钟脉冲作用后的状态为（）A、1100B、0100C、1101D、010117、下列器件中，具有串—并行数据转换功能的是（）A、译码器B、数据比较器C、移位寄存器D、计数器18、一个4位串行数据输入4位移位寄存器，时钟脉冲频率为1kHz，转换为4位并行数据输出的时间为（）A、8msB、4msC、8μSD、4μS19、下列器件中，不是时序逻辑电路的是（）A、计数器B、触发器C、寄存器D、译码器20、下列触发器中，能够构成移位寄存器的是（）A、电位RS触发器B、与非门组成的基本RS触发器C、边沿JK触发器D、或非门组成的基本RS触发器二、填空题（本大题共15小题，每小题1分，共15分）21、时序逻辑电路在任一时刻的稳定输出不仅与当时的输入有关，而且还与_______________________________________________有关。22、时序逻辑电路在结构上有两个特点：其一是包含由触发器等构成的______________电路；其二是内部存在___________________通路。23、时序逻辑电路的“现态”反映的是________________时刻电路状态变化的结果，而“次态”则反映的是________________时刻电路状态变化的结果。24、时序逻辑电路按其不同的状态改变方式，可分为_______________________时序逻辑电路和____________________时序逻辑电路两种。前者设置统一的时钟脉冲，后者不设置统一的时钟脉冲。25、时序逻辑电路的输出不仅是当前输入的函数，同时也是当前状态的函数，这类时序逻辑电路称为_________________型时序逻辑电路；时序逻辑电路的输出仅是当前状态的函数，而与当前输入无关，或者不存在独立设置的输出，而以电路的状态直接作为输出，这类时序逻辑电路称为_________________型时序逻辑电路。26、根据触发器时钟脉冲作用方式的不同，计数器有_____________计数器和____________计数器之分。前者所有触发器在同一个时钟脉冲作用下同时翻转，后者触发器状态的翻转并不按统一的时钟脉冲同时进行。27、根据计数过程中，数...
