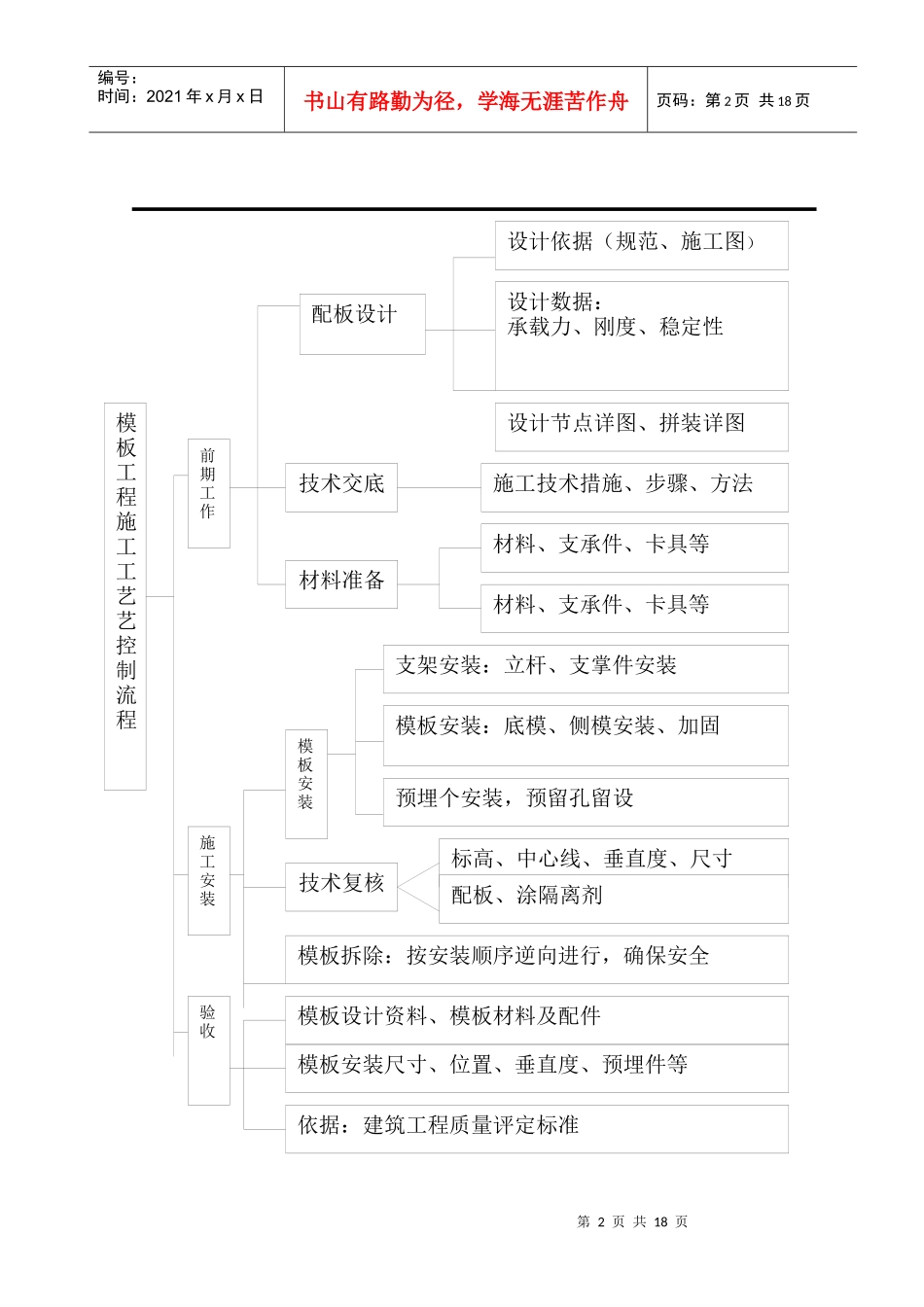

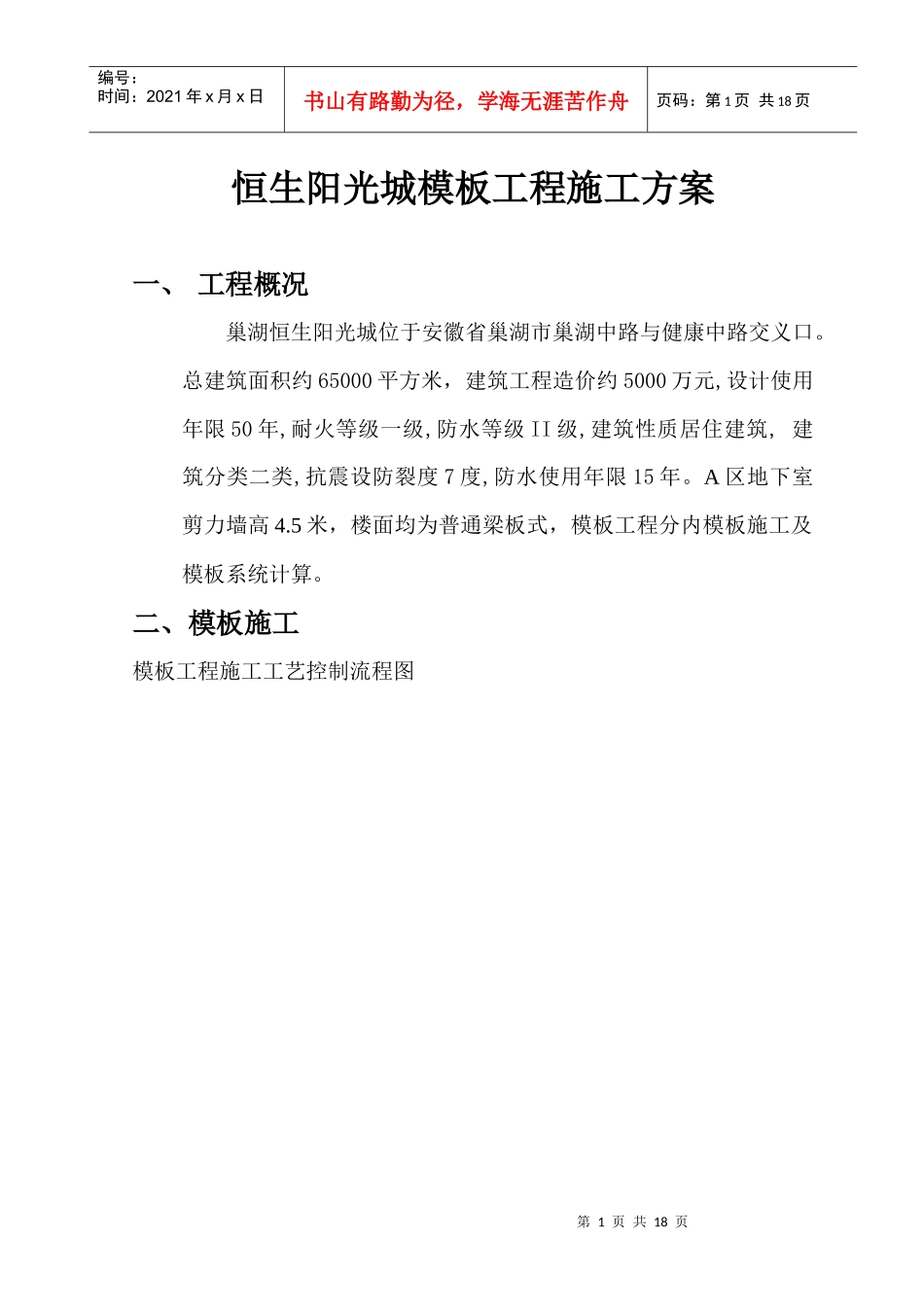

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页恒生阳光城模板工程施工方案一、工程概况巢湖恒生阳光城位于安徽省巢湖市巢湖中路与健康中路交义口。总建筑面积约65000平方米，建筑工程造价约5000万元,设计使用年限50年,耐火等级一级,防水等级II级,建筑性质居住建筑,建筑分类二类,抗震设防裂度7度,防水使用年限15年。A区地下室剪力墙高4.5米，楼面均为普通梁板式，模板工程分内模板施工及模板系统计算。二、模板施工模板工程施工工艺控制流程图第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页模板工程施工工艺艺控制流程前期工作技术交底施工技术措施、步骤、方法配板设计设计节点详图、拼装详图设计依据（规范、施工图）设计数据：承载力、刚度、稳定性材料准备材料、支承件、卡具等支架安装：立杆、支掌件安装施工安装模板安装模板安装：底模、侧模安装、加固预埋个安装，预留孔留设技术复核标高、中心线、垂直度、尺寸配板、涂隔离剂模板拆除：按安装顺序逆向进行，确保安全验收模板设计资料、模板材料及配件模板安装尺寸、位置、垂直度、预埋件等依据：建筑工程质量评定标准材料、支承件、卡具等第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页1、配板原则①保证构件形状、尺寸及相互位置的正确。②模板应具有足够的强度，刚度和稳定性，能够承受新浇混凝土的重量和侧压力，以及各种施工荷载。③力求构造简单，装拆方便。④配制的模板，应优先选用通用的、大块的，使其种类和数量最少，木模镶拼量最不少。⑤模板纵向拼接应错开布置，避免通缝，增加模板的刚度，提高模板的整体性。⑥模板的支承系统应根据模板的荷载及部件的刚度进行设计和布置。2、配板步骤①根据施工进度，计划模板和支撑系统的需用量，列表备料。②按施工图中构件的尺寸，进行曲组配设计，确定组装方法。③按支撑设计图布置支撑系统。④测定预埋件和预留孔洞的位置，正确布置预埋件和预留洞。1、底板模板（地梁、承台砖胎模）。底板外侧模采用专用高强度胶合板木模，用方木或钢管支撑于基坑边上。地梁、承台处采用砖胎模，砖胎模采用粘土机制标准砖、240厚墙、M5混合砂浆砌筑，施工技术员和测量员进行放线定位，做到定位正确，基坑边坡坡度按1:0.8放坡，砖胎模砌筑尺寸要略大于承台或地梁的平面尺寸，使之能保证承台或地梁载面的尺寸。砌筑后外侧与土方边第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页坡之间用土就地回填夯实（对缝隙较小的，在砌筑时边砌边回填），分层回填，分层夯实，严格控制密实度。3、墙板模板地下室墙板、柱和顶板梁模板采用专用高强度胶合板大模，在铺高前均匀涂刷脱膜剂二度，模板围檩采用φ48钢管扣件固定，围檩水平间距600mm，模板对拉螺栓采用φ12螺杆，外墙采用止水螺杆，中间设一道止水片，两侧根据保护层设止水螺杆，外侧用木块堵，内侧挡杆与模板贴平。为防止地下室渗水，钢板止水条以上墙板一起整浇，故顶板模板在墙、柱模板校正后铺设，用钢管扣件满堂架子做支撑，间距1.2m左右，设纵横拉杆剪刀撑，模板采用18厚多层板，下设50×100方木@300搁栅。4、梁板支模（1）、材料选用：梁底模选用1.8cm厚多层板，板底衬50×100方木；侧模选用18厚多层夹板，下设50×100mm松木衬档间距300mm—400mm；承重排架主梁底采用φ48×3.5mm钢管，网格间距0.9×0.9以内，平板底为φ48×3.5mm钢管，网格间距1200×1200mm以内。（2）、铺设：铺设顺序为：承重架搭设→主梁底板、校正→次梁底模、校正→梁侧模→侧模固定→搭设平板承重架→铺设搁栅→铺设平板底板→梁柱接头加固→封堵检查孔。梁底模应按规范有关规定予以事先起拱。所有承重钢管横担下应设保险扣件，以防单扣件承受不了上部第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页施工荷载而滑落。5、柱模支设模板根据柱截面尺寸进行配制，配模时采取大面压小面，柱与梁接口处采取柱模开槽...
