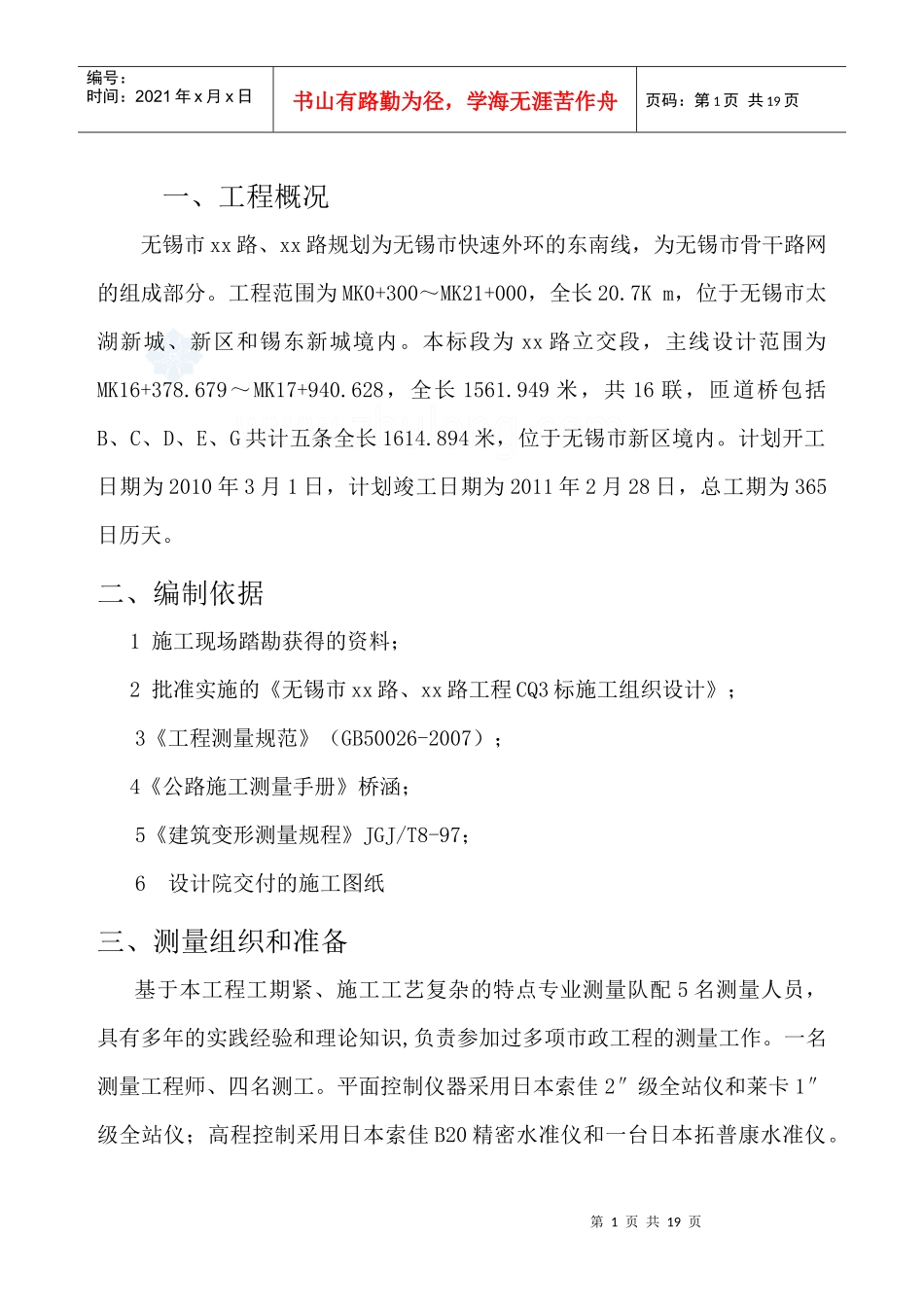

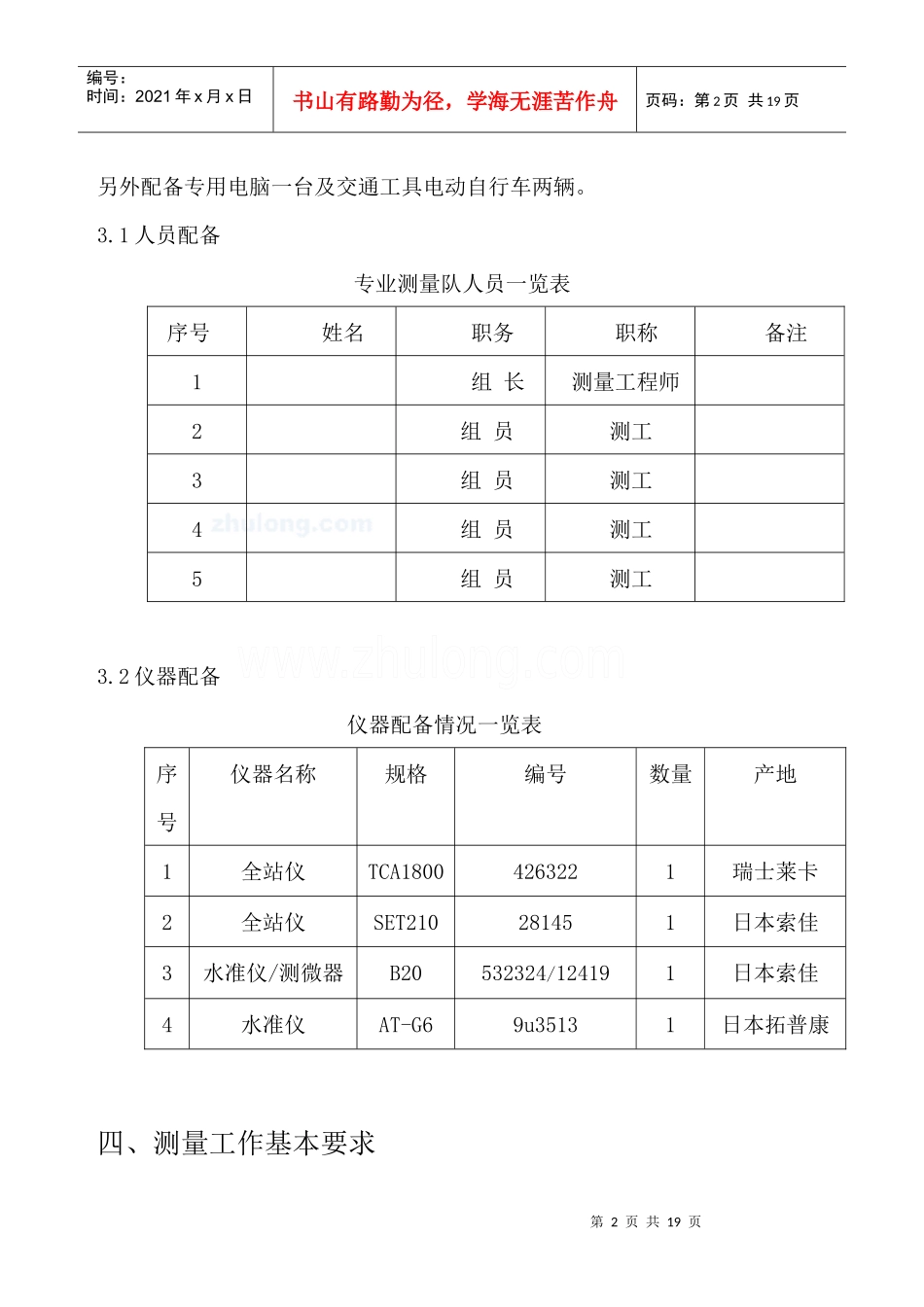

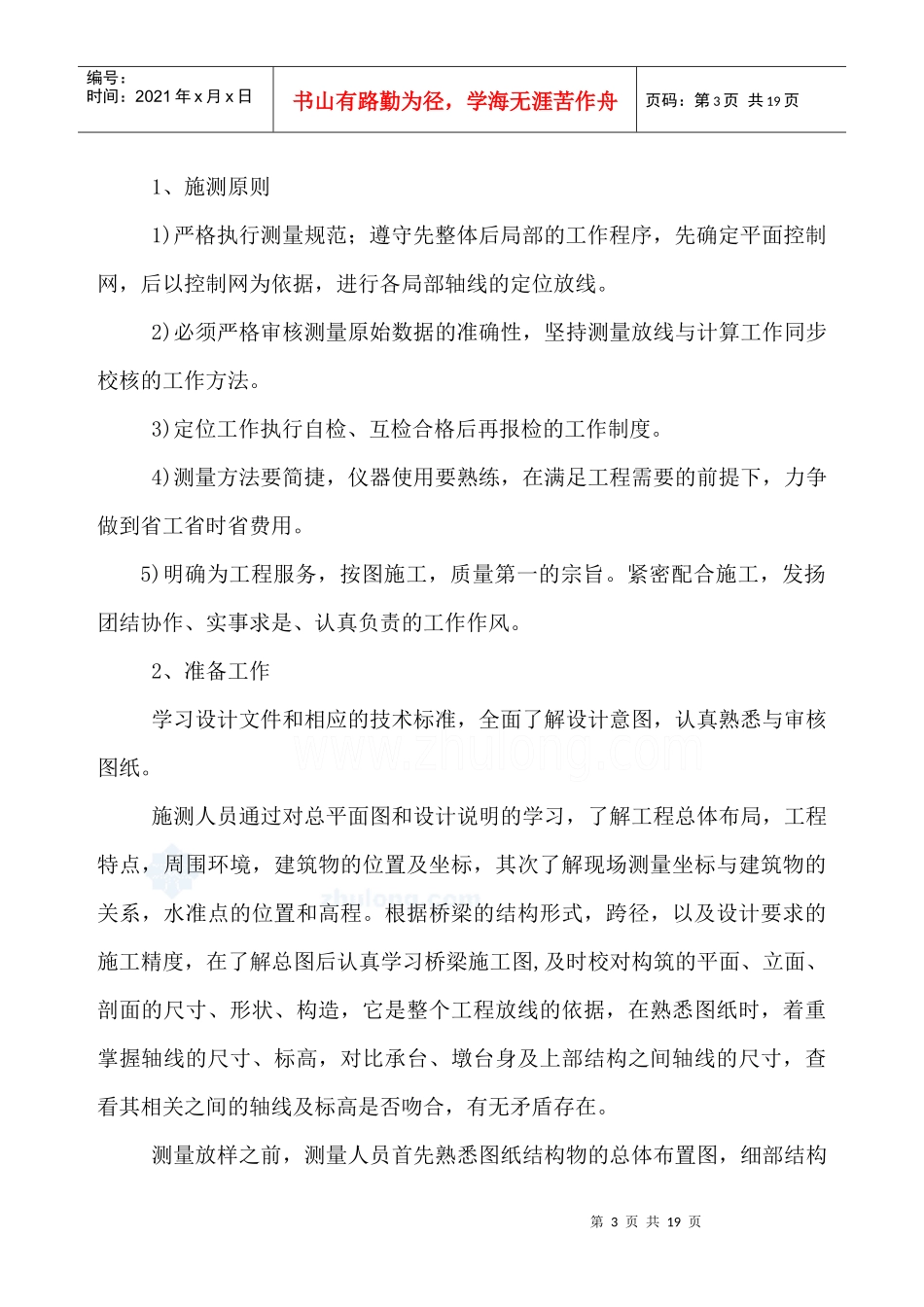

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页一、工程概况无锡市xx路、xx路规划为无锡市快速外环的东南线，为无锡市骨干路网的组成部分。工程范围为MK0+300～MK21+000，全长20.7Km，位于无锡市太湖新城、新区和锡东新城境内。本标段为xx路立交段，主线设计范围为MK16+378.679～MK17+940.628，全长1561.949米，共16联，匝道桥包括B、C、D、E、G共计五条全长1614.894米，位于无锡市新区境内。计划开工日期为2010年3月1日，计划竣工日期为2011年2月28日，总工期为365日历天。二、编制依据1施工现场踏勘获得的资料；2批准实施的《无锡市xx路、xx路工程CQ3标施工组织设计》；3《工程测量规范》（GB50026-2007）；4《公路施工测量手册》桥涵；5《建筑变形测量规程》JGJ/T8-97；6设计院交付的施工图纸三、测量组织和准备基于本工程工期紧、施工工艺复杂的特点专业测量队配5名测量人员，具有多年的实践经验和理论知识,负责参加过多项市政工程的测量工作。一名测量工程师、四名测工。平面控制仪器采用日本索佳2″级全站仪和莱卡1″级全站仪；高程控制采用日本索佳B20精密水准仪和一台日本拓普康水准仪。第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页另外配备专用电脑一台及交通工具电动自行车两辆。3.1人员配备专业测量队人员一览表序号姓名职务职称备注1组长测量工程师2组员测工3组员测工4组员测工5组员测工3.2仪器配备仪器配备情况一览表序号仪器名称规格编号数量产地1全站仪TCA18004263221瑞士莱卡2全站仪SET210281451日本索佳3水准仪/测微器B20532324/124191日本索佳4水准仪AT-G69u35131日本拓普康四、测量工作基本要求第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页1、施测原则1)严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。2)必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。3)定位工作执行自检、互检合格后再报检的工作制度。4)测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。5)明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。2、准备工作学习设计文件和相应的技术标准，全面了解设计意图，认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建筑物的位置及坐标，其次了解现场测量坐标与建筑物的关系，水准点的位置和高程。根据桥梁的结构形式，跨径，以及设计要求的施工精度，在了解总图后认真学习桥梁施工图,及时校对构筑的平面、立面、剖面的尺寸、形状、构造，它是整个工程放线的依据，在熟悉图纸时，着重掌握轴线的尺寸、标高，对比承台、墩台身及上部结构之间轴线的尺寸，查看其相关之间的轴线及标高是否吻合，有无矛盾存在。测量放样之前，测量人员首先熟悉图纸结构物的总体布置图，细部结构第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页设计图。根据整体到局部的原则，以控制网作为放样依据，找出主要轴线和主要点的设计位置，以及各部分之间的几何关系，再结合现场条件和控制点的分布，采取适宜的放样方法。施工测量贯穿整个施工过程，是保证施工质量的一个方面。五、测量施工各环节方案5.1施工控制测量复测设计院提供的地面平面控制点GPS点、地面高程控制点（具体数据及示意图见下图）。平面控制点G38A、G38、G38B、G39A、G40A、G40、BM51、XFG1A；高程控制点BM47、BM49、G39A、BM50、G40A、G40、BM51。为了保证本标段与相邻标段的衔接和贯通，导线测量所用的控制点必须要贯通联测到相邻标段所用的控制点上。根据设计院提供的控制点，复测地面平面控制点、地面高程控制点严格按照《工程测量规范》要求进行。平面精密导线点复测时以XFG1A-BM51为起始边闭合到G38-G38A的终边上，按附合导线进行角度、距离测量；角度观...
