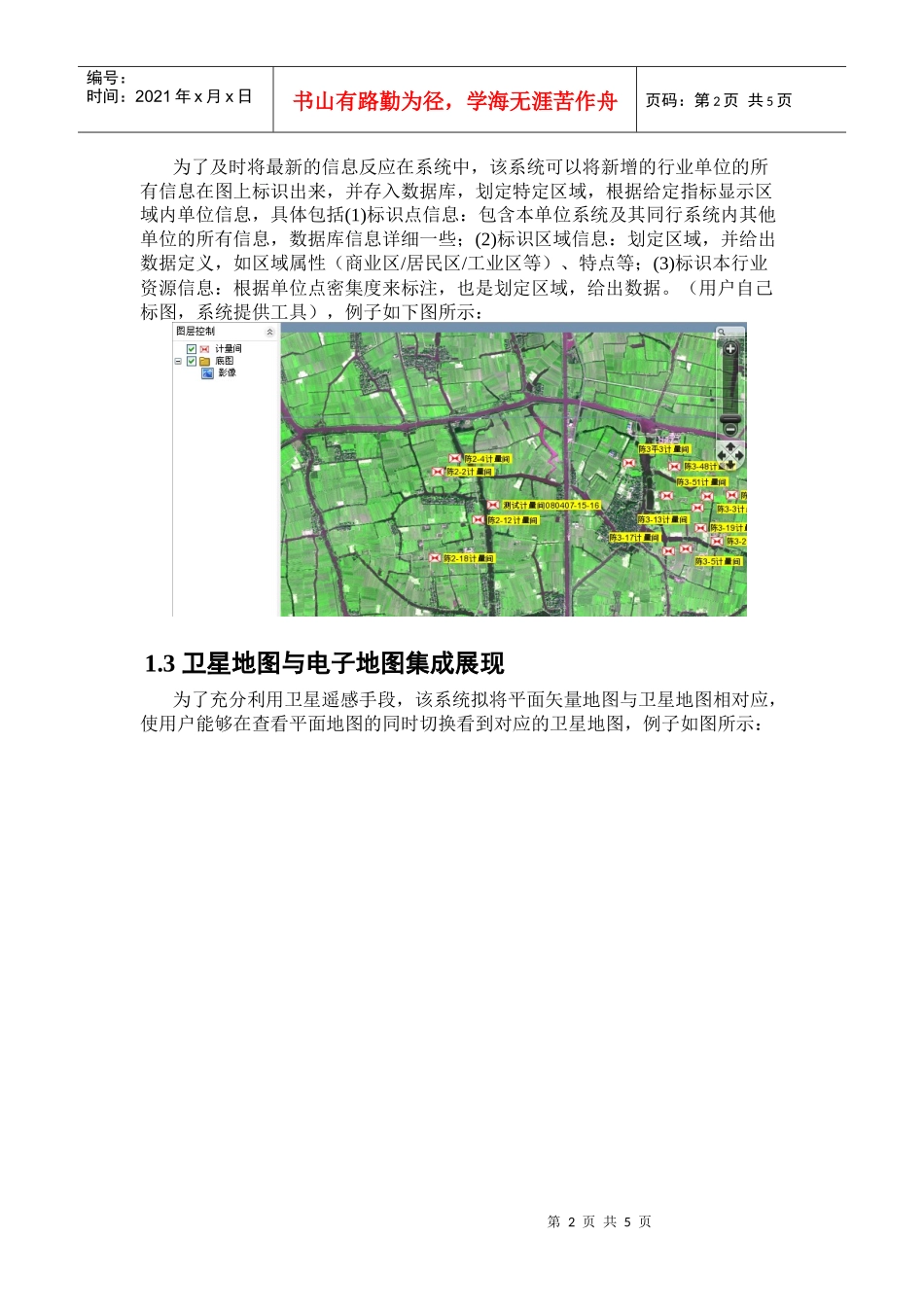

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页基于GISServer功能的高分辨率卫星影像与电子地图数据服务的WEBGIS标图地理信息系统初步方案1.功能设计1.1地图的基本功能该系统具有放大、缩小、拖动、测距等基本功能，能够随时了解全省各地级县级的行业系统内的各单位分布情况，每个市区级行业单位能够独立显示本区内的单位分布情况，示例如图所示：1.2标识第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页为了及时将最新的信息反应在系统中，该系统可以将新增的行业单位的所有信息在图上标识出来，并存入数据库，划定特定区域，根据给定指标显示区域内单位信息，具体包括(1)标识点信息：包含本单位系统及其同行系统内其他单位的所有信息，数据库信息详细一些；(2)标识区域信息：划定区域，并给出数据定义，如区域属性（商业区/居民区/工业区等）、特点等；(3)标识本行业资源信息：根据单位点密集度来标注，也是划定区域，给出数据。（用户自己标图，系统提供工具），例子如下图所示：1.3卫星地图与电子地图集成展现为了充分利用卫星遥感手段，该系统拟将平面矢量地图与卫星地图相对应，使用户能够在查看平面地图的同时切换看到对应的卫星地图，例子如图所示：第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页1.4空间数据查询该系统还可以根据对基础数据、用户自定义空间数据、编辑数据的地理编码及位置文字信息进行点或区域查询与统计，例子如图所示：第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页1.5业务数据查询及业务系统接口第5页共5页第4页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共5页本系统拟与行业系统内部其他相关数据信息的建立查询与统计、分析与其他业务系统的接口，调查行业内部数据信息状况以后再进行详细设计。1.6系统管理、维护功能(1)权限管理：根据行政级别划分为：Administrator、省用户、市用户、区用户等，拥有查询、编辑、浏览等不同权限，不同人员拥有不同的权限。各个级别权的基本功能发放参见表格。权限由管理员统一管理。权限的设定使得低级别用户无法修改和查看受限数据，从而保证了数据的有效性和信息的保密性。管理员还具有批量数据修改功能，从而实现海量数据的快速批量修改。权限功能用户类型级别图形添加受限数据图形修改属性修改维修修改基本浏览Administrator1√√√√√√省用户2×√√√√√市用户3××××√√区用户4×××××√(2)用户管理：登录用户帐号管理：添加、删除、修改、角色分配等(3)数据备份根据具体需求再确定(4)服务器功能双服务器数据实时互备份（可选）系统的Web层主要是由Jsp和Servlet组成，它们的管理和执行依靠Tomcat和阿帕奇来完成。应用服务器层主要包括业务逻辑和GIS服务器。基础数据包括数据库数据和gis数据和影像文件。数据库中存储空间数据和生产数据，影像文件为全省区域的高分辨率0.61及1米图像或者其他卫星影像文件。
