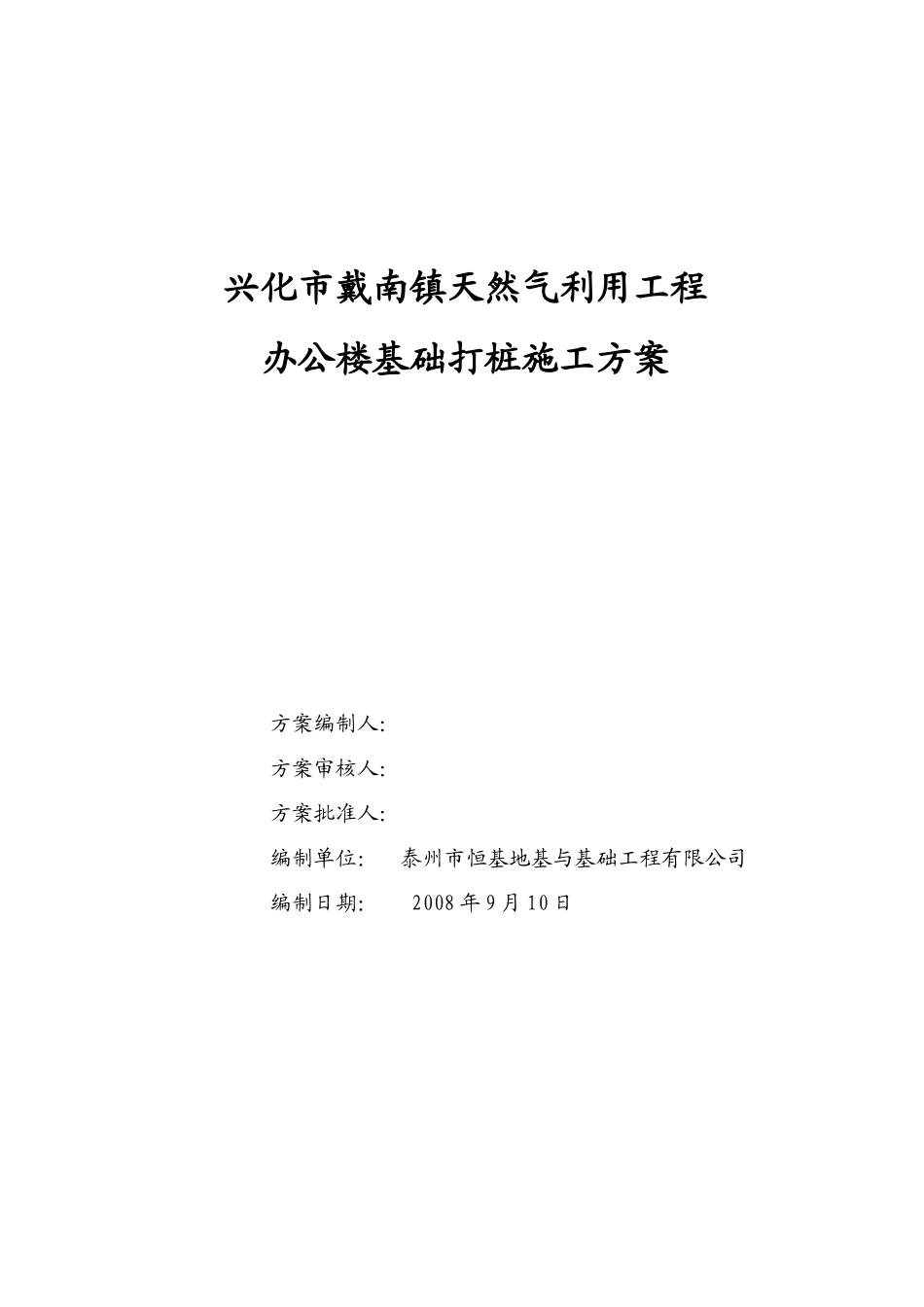

兴化市戴南镇天然气利用工程办公楼基础打桩施工方案方案编制人：方案审核人：方案批准人：编制单位：泰州市恒基地基与基础工程有限公司编制日期：2008年9月10日第0页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共10页一、编制依据1.1、预应力砼管桩基础施工相关标准及技术规范建筑桩基技术规范JGJ94-94；建筑工程施工质量验收统一标准GB50300-2001；建筑地基与基础施工质量验收规范GB50202-2002；砼强度检验评定标准GBJ107-87；先张法预应力砼管桩GB13476-1999；预应力混凝土管桩（图集）03SG409；砼结构工程施工质量验收规范GB50204-2002；1.2、岩土工程勘察报告1.3、基础桩平面图二、工程概况该工程位于兴化市戴南镇，设计基础桩采用预应力砼管桩，共有PC-B400(95)-12桩位133条，φ400单桩设计承载力为220KN。设计单桩长为24米。拟建场地，经人工推平，土层自上而下，分别为：a.耕土；b.粉质粘土；c.淤泥质粉质粘土；d.粉土加粉质粘土。此层为该构筑物基桩持力层，地震烈度以七度设防。第1页共10页第0页共10页项目经理安全员作业人员质量员技术负责人编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页三、组织机构四、打桩施工所需材料、设备、机具的准备及技术要求施工4.1施工准备4.1.1、施工准备工作计划序号项目内容简要1技术准备1、图纸复核及全审；2、编制桩基础工程施工方案2人力准备确定工程承包合同，组织进场3物质准备材料计划，机具计划4现场准备测量放经定位，调试机械4.1.2、主要机具计划采用柴油锤打桩机一台（D50型）4.1.3、机组人员配备情况：每台机组人员6人，机长1人，机手1人，电焊工2人，桩工1人，各机组人员经过严格的技术操作训练，并有多年打桩施工经验。4.1.4、管理人员配备情况，工程师（项目经理）1名，施工员2名。4.1.5、为确保工程进度计划实现，材料及时进场至关重要，本工程储罐基第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页础管桩桩共16根，到货后直接放到储罐基础旁边；办公楼基础桩133根，放到办公楼南侧空地。4.2技术要求措施4.2.1、钢筋混凝土预制桩的规格、质量必须符合设计要求和《建筑桩基技术规程》（JGJ94-94）的规定，并有出厂合格证，经技术负责人复验合格后，方可使用。4.2.2焊条的型号、性能必须符合设计要求和相关技术标准的规定。一般宜采用E34。4.2.3、钢板的材质、型号和规格必须符合设计要求，一般宜采用低碳钢。4.2.4、机具：本工程打桩机具采用静压式桩机。4.2.5、混凝土预制桩的接桩方法应符合以下要求：4.2.5.1、桩的连接方法一般有焊接、法兰连接和硫磺胶泥锚接三种。焊接和发法兰连接适用于各类土层桩体的连接。硫磺胶泥锚接的桩体适用于软土层，且对一级建筑桩基或承受拔力的桩宜慎重选用。本工程桩的连接方法采用焊接。4.2.5.2、采用焊接接桩时，应先将四角点焊固定，然后对称焊接，并确保焊缝质量和设计尺寸。焊接的材质（钢板、焊条）均应符合设计要求，焊接件应作好防腐处理。4.2.5.3、采用焊接接桩，其预埋件表面应清洁，上下节之间的间隙应用铁片垫实焊牢。焊接时应采取措施，减少焊区焊缝变形。焊缝应连续焊满。4.2.5.4、接桩时，一般在距离地面1m左右时进行。上下节桩的中心线偏差不得大于10mm，节点弯曲失高不得大于1‰桩长。4.2.5.5、接桩处进入土前，应对外露铁件再次补刷防腐涂料。4.3混凝土预制桩的外观检查钢筋混凝土预制桩外观质量应平整、密实，不应有裂纹、蜂窝、孔洞、折断和过大缺棱掉角、露主筋等缺陷。混凝土预制桩质量，应符合《建筑桩基技术规程》（JGJ94-94）的规定：桩的表面应平整、密实，制作允许偏差符合下表的规定。预制桩制作允许偏差（mm）第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页桩型项目允许偏差（mm）钢筋混凝土管桩1直径2管壁厚度3轴心圆孔中心线对桩中心线4桩尖中心线5下节或上节桩的法兰对中心线的倾斜6中节桩两个法兰对桩中心线倾斜之和±5-551023五、施工方法5.1、施工操作工艺预制桩施工工...
