山西国际贸易中心地下室防水处理VIP免费

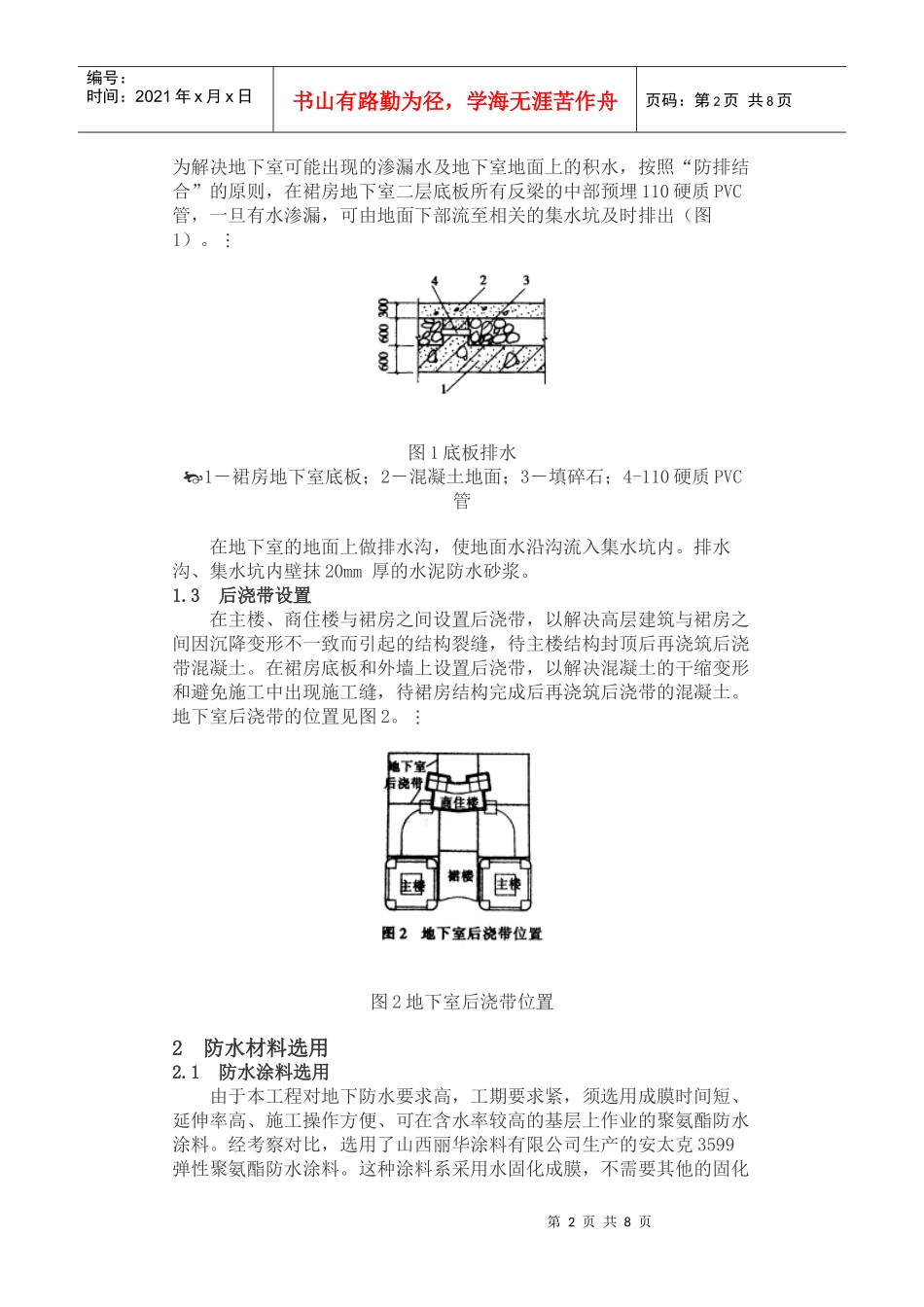

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页山西国际贸易中心地下室防水处理摘要：山西国际贸易中心地下室防水施工中采用了一些新材料和新作法。如采用只需加入50％的普通自来水搅拌即可使用的水固化聚氨酯；在地下室外墙施工中，铺设BW遇水膨胀橡胶止水条，取代水平接缝处留阶梯缝或凸凹缝的作法。山西国际贸易中心是一座集办公、证券交易、商场、商住、娱乐、餐饮为一体的5Ａ级智能型建筑。地下2层，地上包括两幢40层的主塔楼，高155.8ｍ；一幢18层的商住楼，高71.8ｍ；裙房为5层，高26.1ｍ。建筑面积18.4万ｍ2，其中地下室建筑面积为2.4万ｍ2。建筑场地下为6.1～12.3ｍ厚的杂填土，以下为粉质粘土和中砂层，地下水位平均为－1.500ｍ。地下室两层的深度为－9.600ｍ，土方开挖深度为－12.900ｍ，采用钢筋混凝土灌注桩基础，主塔楼底板厚2.8ｍ；商住楼底板厚1.4ｍ；裙房底板厚0.6ｍ。1地下室防水工程设计由于本工程所在地的地下水位较高，并考虑到国内高层建筑的地下室渗漏率较高，给使用和堵漏修补都带来了很多问题，故本工程地下室防水的总体思路是：“防排结合，刚柔并举，多道设防，密封处理”。具体作法是地下室底板和外墙采用钢筋混凝土结构自防水，其中商住楼、裙房地下室底板和全部外墙再涂刷2mm厚聚氨酯柔性防水涂膜，以实现刚柔并举，多道设防。1.1选定混凝土抗渗等级本工程±0.000相当于绝对标高786.50mm，地下水位稳定高度为784.29m。即±0.000到地下水位的高差为2.21m。根据《地下工程防水技术规范》（GBJ108-87）第3.1.1条确定混凝土抗渗等级，见表１。表１山西国际贸易中心地下室混凝土抗渗等级部位混凝土厚度h（m）水头高度Ｈ（m）H/h按GBJ-108-87表3.1.1规定选用抗渗等级混凝土强度等级地下室外墙0.59.6-2.21=7.3914.78〈15P8C30裙房底板0.611.1-2.21=8.8914.82〈15P8C30主楼底板2.812.7-2.21=10.493.75〈10P6C40商住楼底板1.411.3-2.21=9.096.49〈10P6C40在混凝土底板及外墙中加入水泥重量10％的UEA，以补偿由于混凝土干缩而产生裂缝，避免形成渗水通道。1.2渗排水处理第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页为解决地下室可能出现的渗漏水及地下室地面上的积水，按照“防排结合”的原则，在裙房地下室二层底板所有反梁的中部预埋110硬质PVC管，一旦有水渗漏，可由地面下部流至相关的集水坑及时排出（图1）。图1底板排水1－裙房地下室底板；2－混凝土地面；3－填碎石；4-110硬质PVC管在地下室的地面上做排水沟，使地面水沿沟流入集水坑内。排水沟、集水坑内壁抹20mm厚的水泥防水砂浆。1.3后浇带设置在主楼、商住楼与裙房之间设置后浇带，以解决高层建筑与裙房之间因沉降变形不一致而引起的结构裂缝，待主楼结构封顶后再浇筑后浇带混凝土。在裙房底板和外墙上设置后浇带，以解决混凝土的干缩变形和避免施工中出现施工缝，待裙房结构完成后再浇筑后浇带的混凝土。地下室后浇带的位置见图2。图2地下室后浇带位置2防水材料选用2.1防水涂料选用由于本工程对地下防水要求高，工期要求紧，须选用成膜时间短、延伸率高、施工操作方便、可在含水率较高的基层上作业的聚氨酯防水涂料。经考察对比，选用了山西丽华涂料有限公司生产的安太克3599弹性聚氨酯防水涂料。这种涂料系采用水固化成膜，不需要其他的固化第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页剂和溶剂，自流平，施工安全方便，固化后无毒、无味、无污染，且具有良好的耐腐蚀性和耐霉变性。施工时只需加入50％的普通自来水搅拌均匀即可使用。在气温30℃左右4h即可成膜，其主要技术指标如表2所示。表2聚氨酯防水涂膜的主要技术性能项目JC500-92安太克3599拉伸强度（MPa）＞1.65＞4.00断裂延伸率（％）＞350＞450加热伸缩率（％）缩短＜6缩短＜5低温柔性（℃）－30C无裂纹－40C无裂纹不透水性（0.3mpａ）30min不渗漏３h不渗漏固体含量（％）≥94100适用时间（min）≥2030表干时间（h）≤4不粘手＜4实干时间（ｈ）≤12不粘手＜12粘结强...
