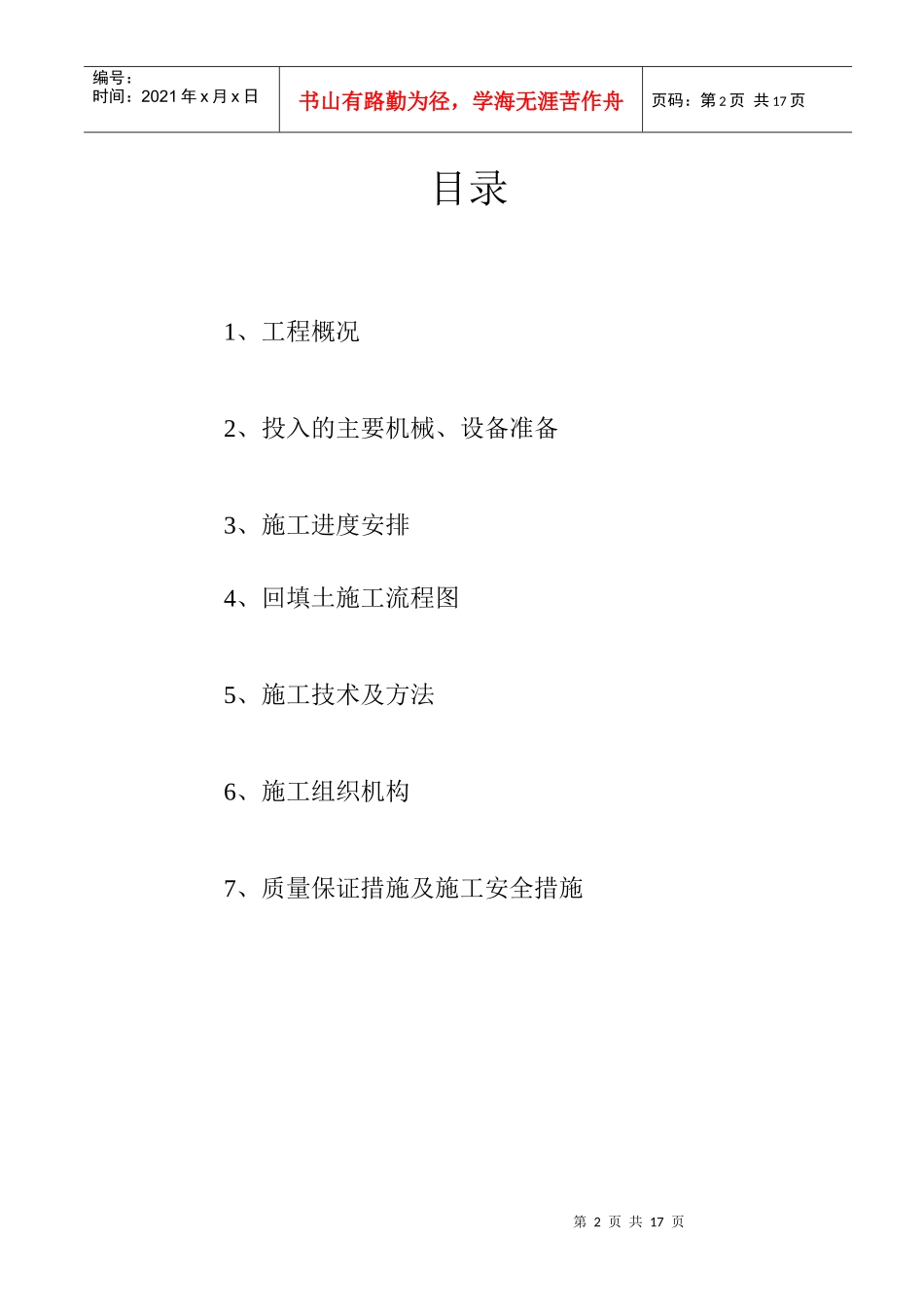

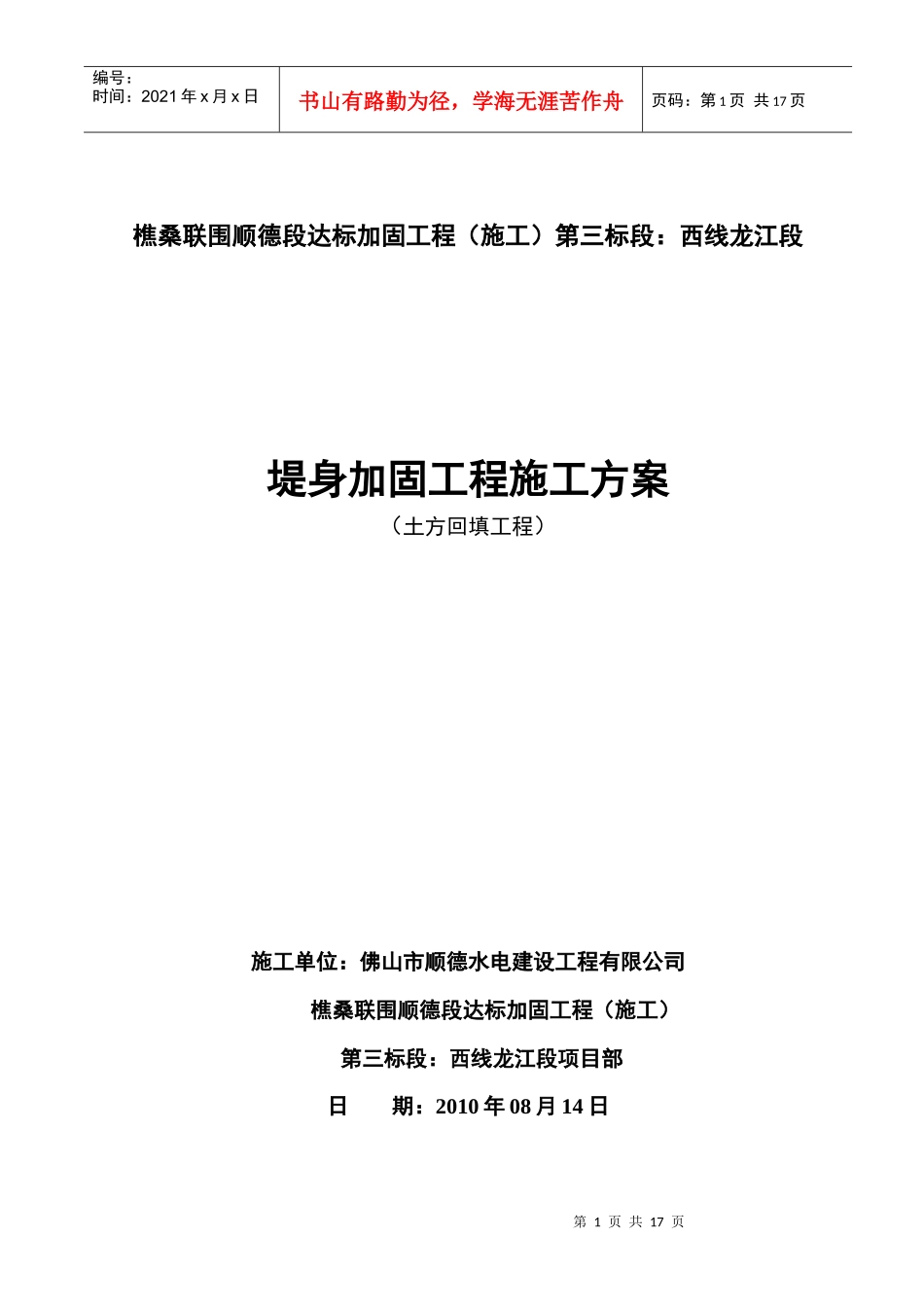

第1页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共17页樵桑联围顺德段达标加固工程(施工)第三标段:西线龙江段堤身加固工程施工方案(土方回填工程)施工单位:佛山市顺德水电建设工程有限公司樵桑联围顺德段达标加固工程(施工)第三标段:西线龙江段项目部日期:2010年08月14日第2页共17页第1页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共17页目录1、工程概况2、投入的主要机械、设备准备3、施工进度安排4、回填土施工流程图5、施工技术及方法6、施工组织机构7、质量保证措施及施工安全措施第3页共17页第2页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共17页二、土方回填1、工程概况樵桑联围是广东省10大重点堤围之一,是珠江防洪规划中西北江中下游库堤结合的防洪工程体系的重要组成部分。樵桑联围顺德段位于樵桑联围东南端,属于原桑园围,跨顺德区龙江及勒流两镇,干堤总长约24km。本标段工程为西线堤段,始于(西江)英雄水闸上游约850m处(九江与龙江堤段分界点,原桑园围桩号29+581),终点至跃进闸,西线堤段长13.365km,东、西两线堤段之间以东海水船闸相接。本工程土方回填总计79455.82m3,其中堤身回填粘土填58437.59m3,粘土回填鱼塘为21018.23m3。2、投入的主要机械、设备准备根据本工程底板的结构特点及对工程进度的要求,准备投入以下机械设备。编号名称型号规格数量到工地时间备注1小松PC200挖掘机62010年7月17日2小松D50推土机22010年7月17日38T自卸东风车82010年7月17日456第4页共17页第3页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共17页3、施工进度安排进度安排如下:2010年08月01日进行回填土建基面开始分段验收。4、回填施工流程图详见附图(土方回填工艺流程图)第5页共17页第4页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共17页附图土方回填工艺流程图合格不合格不合格合格不合格土料试验土料碾压试验铺料、推土机顺坡推平含水量检测碾压施工班组自检(干容重、压实申报监理验收报监理和设计人员协商翻松晾晒、洒水或其他措施下一道工序踩工刨扒平整、土块打碎第6页共17页第5页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共17页5、施工技术及方法a土源选择根据工程设计对填土的要求,进场后对土料区的土质、开挖厚度、贮量、天然含水量进一步进行调查。用于回填的土料,在现场取样送水利工程质量检测站进行颗分、粘土塑限、液限和击实、砂土相对密度等有关物理力学性能的复合试验。b主要机械、设备准备本工程选用小松PC200挖掘机8台小松D50推土机2台28T自卸东风车6台等主要土方施工机械施工,并作好进场前检查维修工作,保证其工况,安全处于良好的状态。c建基面清理(1)基面清理范围的边界在设计基面边线外3m距离。(2)基础表层植被、淤泥等不合格土、杂物等必须清除干净。建基面范围内的坑、槽、沟等,应按堤身填筑要求进行回填处理。(3)基础开挖、清除的弃土、杂物、废碴等,均应运到指定的场地堆放。(4)基面清理后应按设计要求平整压实,自检合格后,应及时报验。基面验收后应抓紧施工,若不能立即施工时,应做好基面保护,复工前应再检验,必要时须重新清理。d土料填筑填筑作业严格按下列要求进行第7页共17页第6页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共17页①地面起伏不平时,按水平分层由低处开始逐层填筑,不得顺坡铺填;②作业面应分层统一铺土、统一碾压,并配备推土机和必要的人员参与整平作业,严禁出现界沟。③相邻施工段的作业面宜均衡上升,若段与段之间不可避免出现高差时,以斜坡面相接,其坡度根据高差大小、控制在1:3至1:5之间。④已铺土料表面在压实前被晒干时,洒水湿润。⑤若发现局部“弹簧土”、层间光面、层间中空、松土层或剪切破坏等质量问题时,及时进行处理,并经检验合格后,方能铺填新土。⑥施工过程中保证观测设备的埋设和测量工作的正常进行;并保护观测设备和测量标志...
