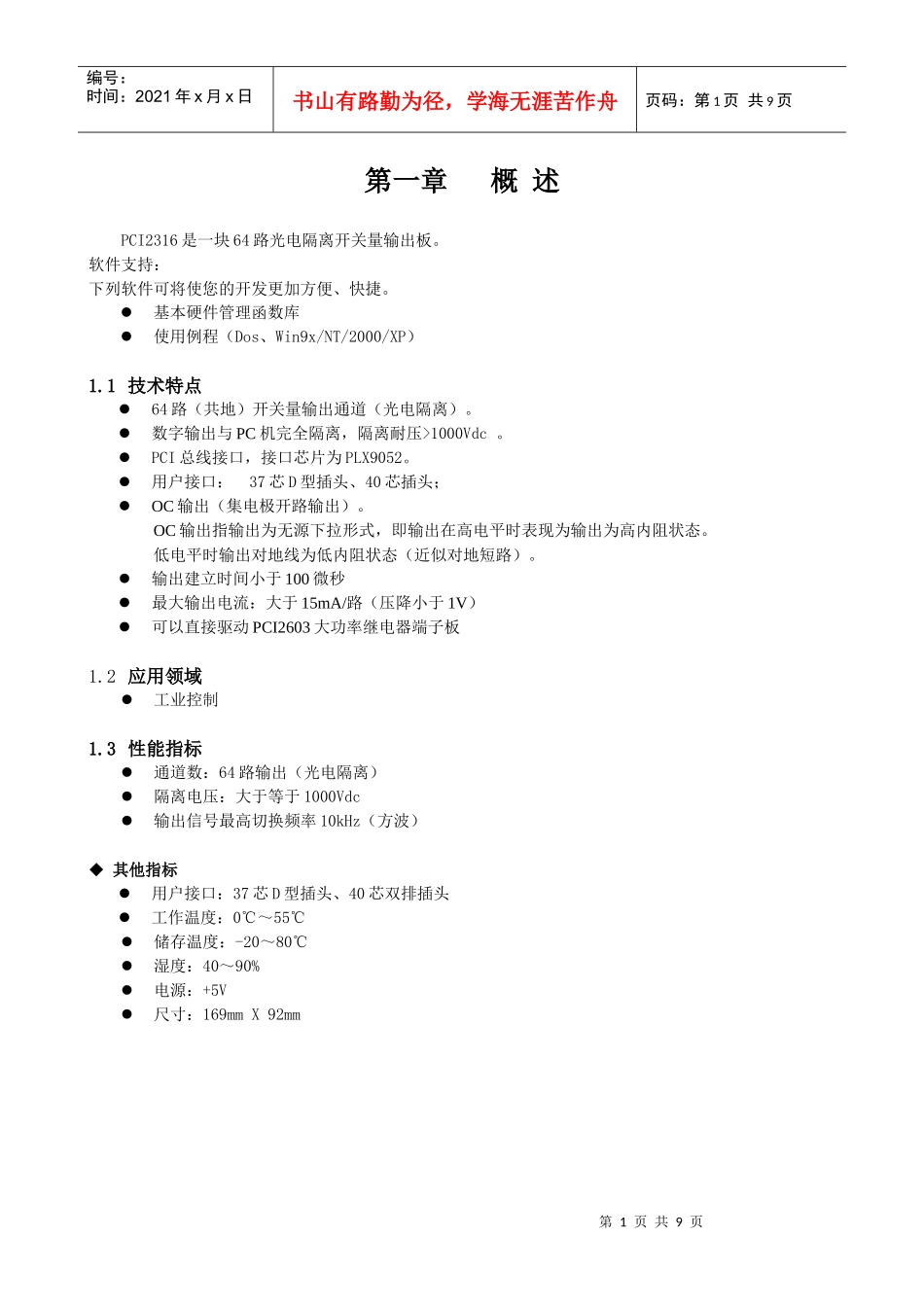

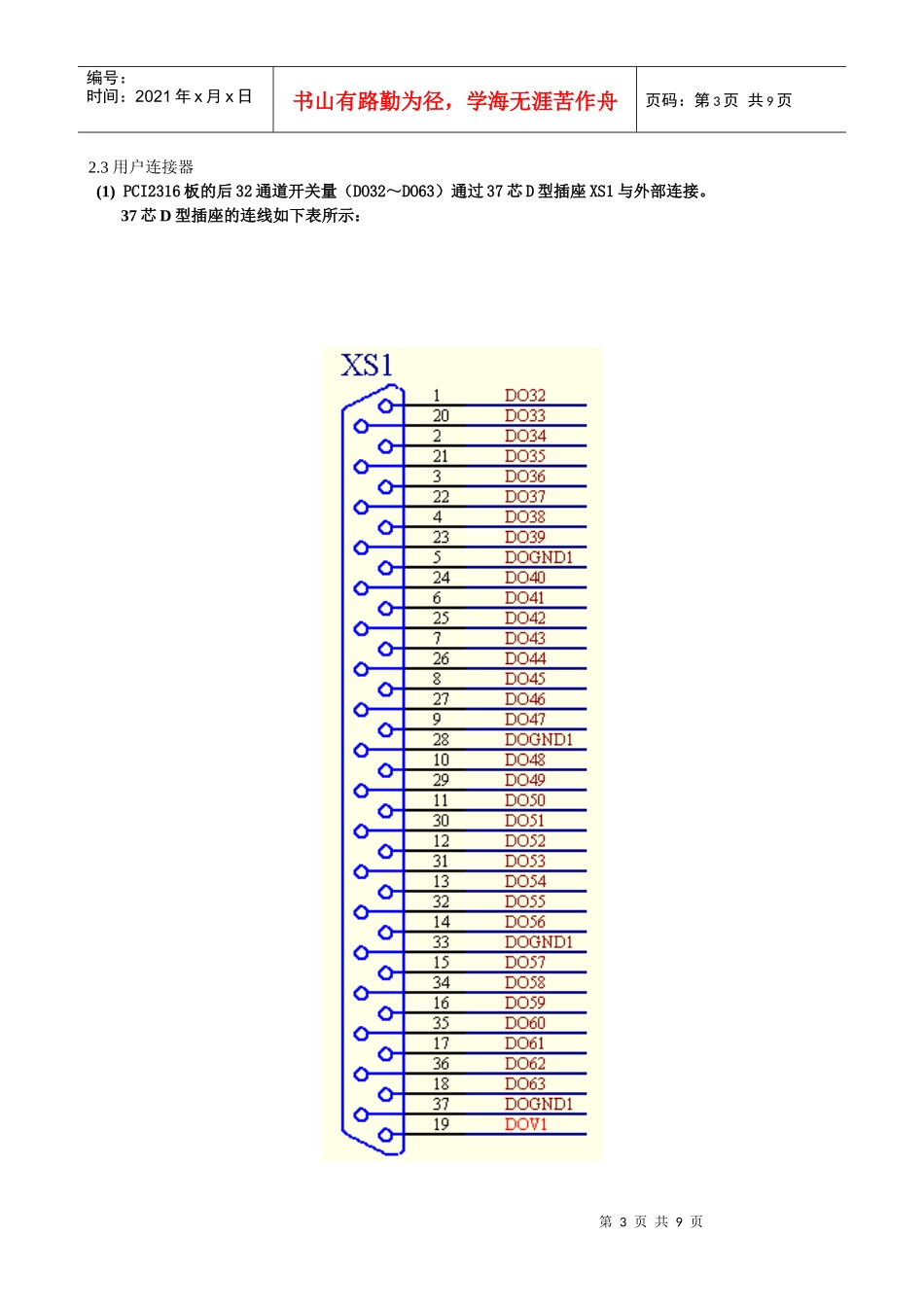

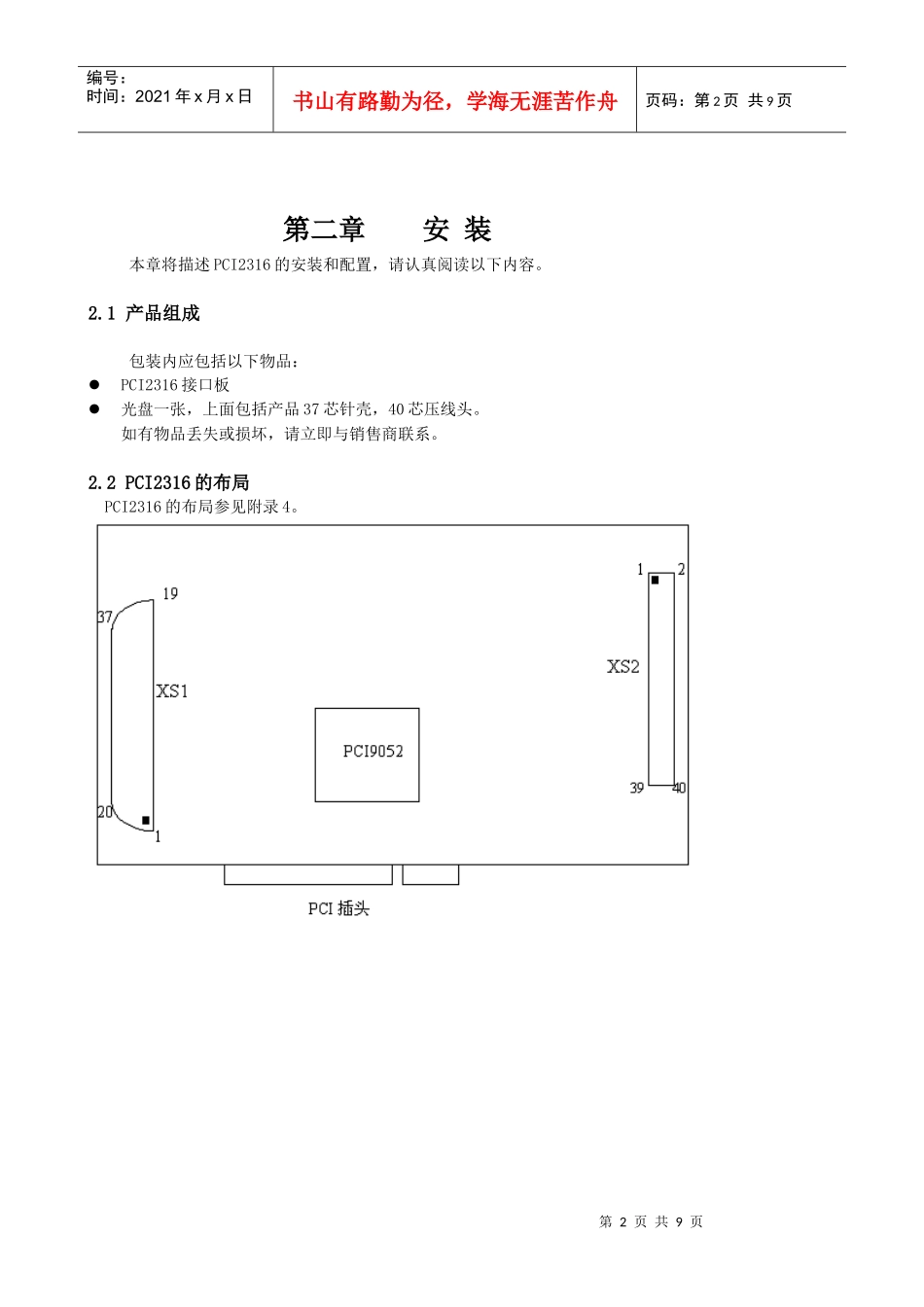

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页第一章概述PCI2316是一块64路光电隔离开关量输出板。软件支持：下列软件可将使您的开发更加方便、快捷。基本硬件管理函数库使用例程（Dos、Win9x/NT/2000/XP）1.1技术特点64路（共地）开关量输出通道（光电隔离）。数字输出与PC机完全隔离，隔离耐压>1000Vdc。PCI总线接口，接口芯片为PLX9052。用户接口：37芯D型插头、40芯插头；OC输出（集电极开路输出）。OC输出指输出为无源下拉形式，即输出在高电平时表现为输出为高内阻状态。低电平时输出对地线为低内阻状态（近似对地短路）。输出建立时间小于100微秒最大输出电流：大于15mA/路（压降小于1V）可以直接驱动PCI2603大功率继电器端子板1.2应用领域工业控制1.3性能指标通道数：64路输出（光电隔离）隔离电压：大于等于1000Vdc输出信号最高切换频率10kHz（方波）◆其他指标用户接口：37芯D型插头、40芯双排插头工作温度：0℃～55℃储存温度：-20～80℃湿度：40～90%电源：+5V尺寸：169mmX92mm第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页第二章安装本章将描述PCI2316的安装和配置，请认真阅读以下内容。2.1产品组成包装内应包括以下物品：PCI2316接口板光盘一张，上面包括产品37芯针壳，40芯压线头。如有物品丢失或损坏，请立即与销售商联系。2.2PCI2316的布局PCI2316的布局参见附录4。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页2.3用户连接器(1)PCI2316板的后32通道开关量（DO32～DO63）通过37芯D型插座XS1与外部连接。37芯D型插座的连线如下表所示：第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页37芯D型头XS1表格说明管脚号管脚定义管脚号管脚定义1DO3220DO332DO3421DO353DO3622DO374DO3823DO395DOGND124DO406DO4125DO427DO4326DO448DO4527DO469DO4728DOGND110DO4829DO4911DO5030DO5112DO5231DO5313DO5432DO5514DO5633DOGND115DO5734DO5816DO5935DO6017DO6136DO6218DO6337DOGND119DOV1说明：DO32~DO63为32路开关量输出信号，DOV1为外接公共电源,DOGND1为公共地。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页PCI2316卡的XS1（37芯D型头）和PCI2603继电器板通过40芯扁平电缆连接时应按下表连接：第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页（2）PCI2316的前32通道开关量（DO0～DO31）通过40芯双排插座XS2与外部连接。40芯双排插针的连线如下：XS2可与2块PCI2603卡连接时，XS2的前20脚通过一个20芯的插头与一个PCI2603卡连接，XS2的后20脚通过一个20芯插头与另一块PCI2603卡连接。第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页40芯双排插座XS2表格说明：端子信号端子信号1DOGND02DOGND03D004DO15DO26DO37DO48DO59DO610DO711DOGND012DOGND013DO814DO915DO1016DO1117DO1218DO1319DO1420DO1521DOGND022DOGND023DO1624DO1725DO1826DO1927DO2028DO2129DO2230DO2331DOGND032DOGND033DO2434DO2535DO2636DO2737DO2838DO2939DO3040DO31说明：DO0~DO31为32路开关量输出信号，DOV0为外接公共电源,DOGND0为公共地。（3）PCI2316电气性能：OC输出驱动耐压电压1V-24V，下拉吸入电流>15mA,每路输出与PC机隔离耐压>500V。输出建立时间小于100微秒。PCI2316的输出端为集电集开路输出（OC门），需外接电阻及电源，电路如下：外部电源VPCI2316输出输出PCI2316输出地地线PC2316：R>V/15（KΩ）输出高电平=V，输出低电平面<0.7VR第9页共9页第8页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共9页第三章地址空间的分配3.1I/O地址空间的结构PCI2316板的I/O地址分配两组连续空间。第一组占用128字节I/O连续空间。第二组占用4字节I/O连续空间：BaseA+0(W)D31、D30、D29……………………………………………D1、D0定义DO31、DO30、DO29……………………………………………DO1、DO0BaseA+4(W)D31、D30、D29……………………………………………D1、D0定义DO63、DO62、DO61………………………………………DO33、DO32
