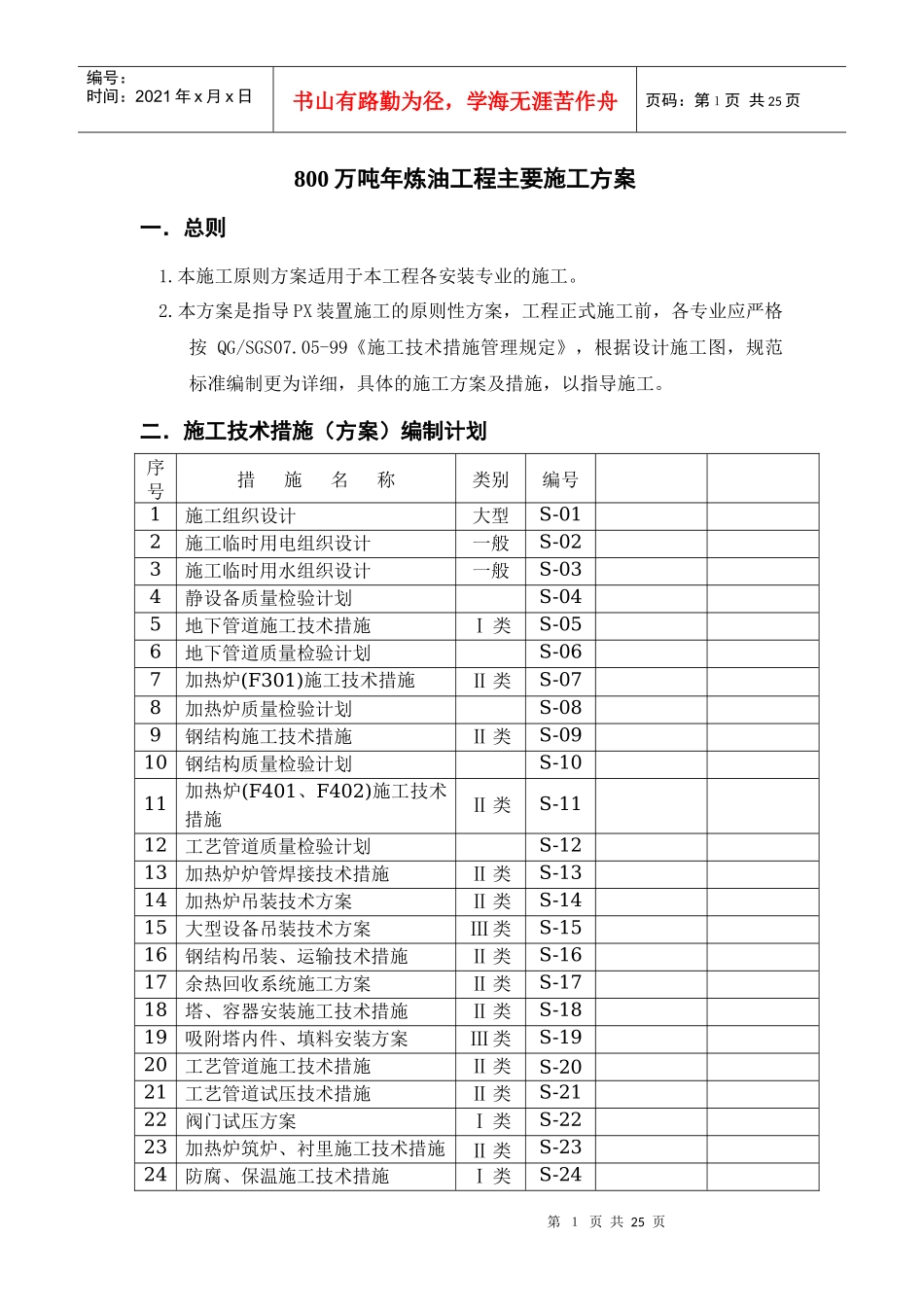

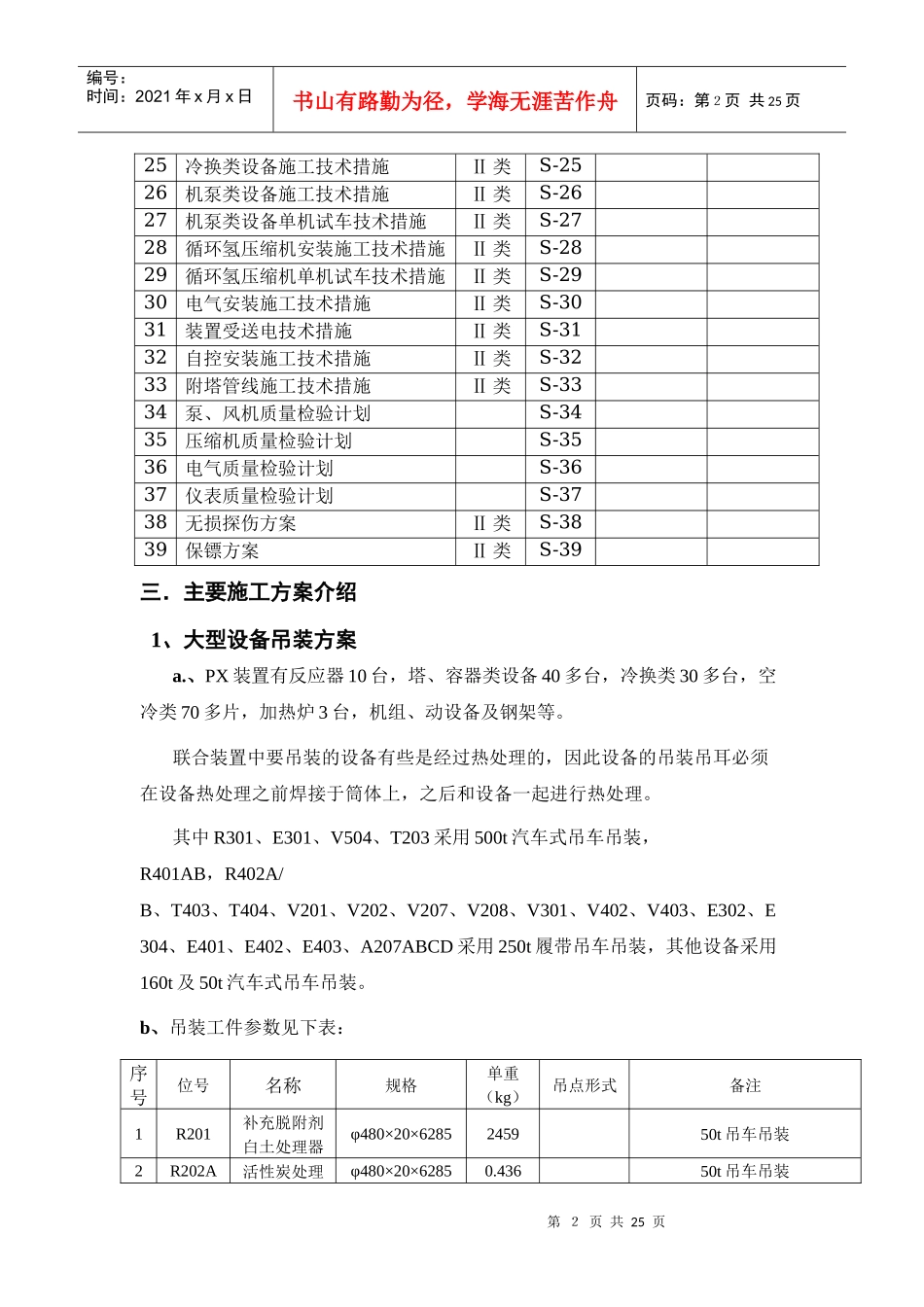

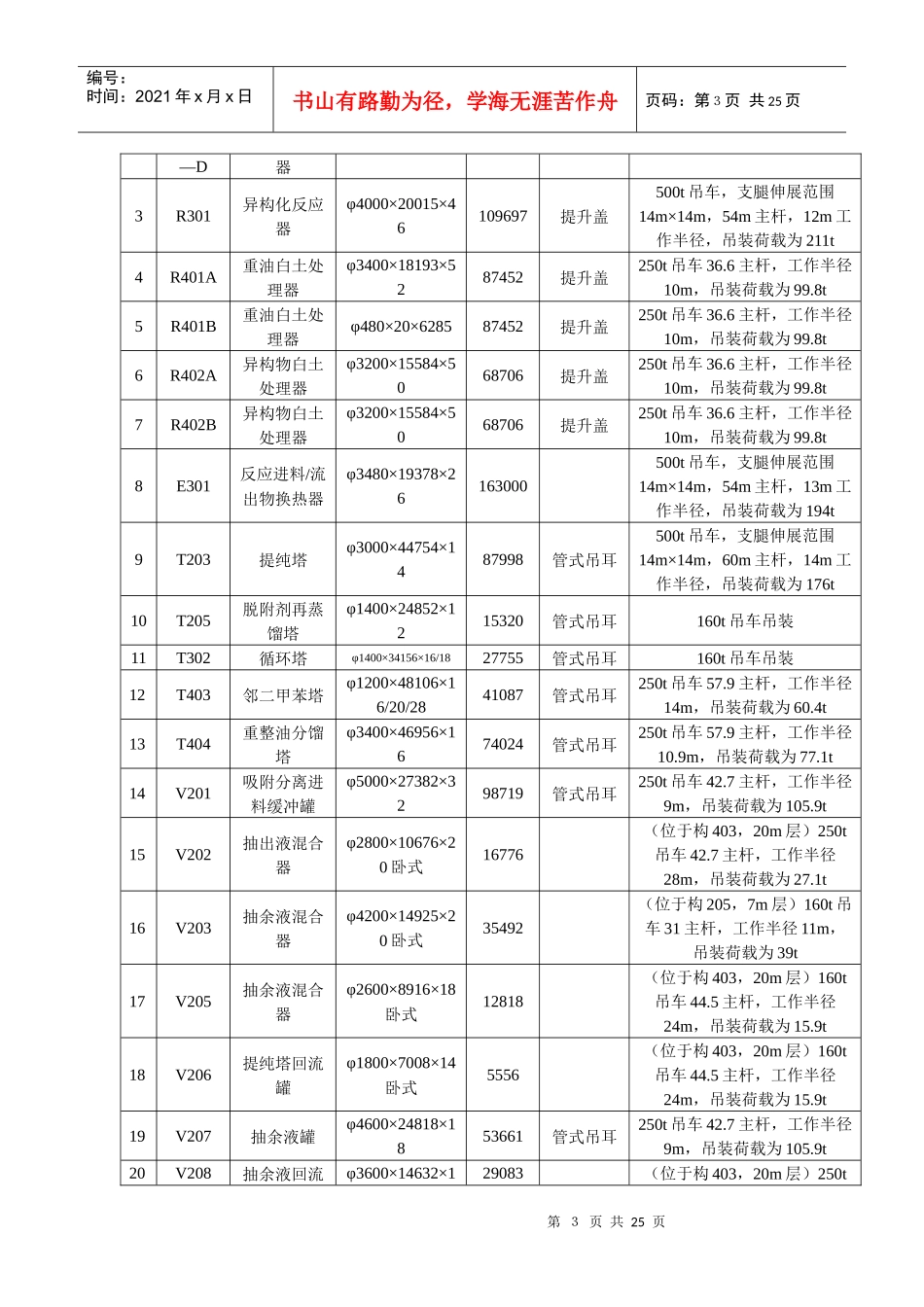

第１页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共25页800万吨年炼油工程主要施工方案一．总则1.本施工原则方案适用于本工程各安装专业的施工。2.本方案是指导PX装置施工的原则性方案，工程正式施工前，各专业应严格按QG/SGS07.05-99《施工技术措施管理规定》，根据设计施工图，规范标准编制更为详细，具体的施工方案及措施，以指导施工。二．施工技术措施（方案）编制计划序号措施名称类别编号1施工组织设计大型S-012施工临时用电组织设计一般S-023施工临时用水组织设计一般S-034静设备质量检验计划S-045地下管道施工技术措施Ⅰ类S-056地下管道质量检验计划S-067加热炉(F301)施工技术措施Ⅱ类S-078加热炉质量检验计划S-089钢结构施工技术措施Ⅱ类S-0910钢结构质量检验计划S-1011加热炉(F401、F402)施工技术措施Ⅱ类S-1112工艺管道质量检验计划S-1213加热炉炉管焊接技术措施Ⅱ类S-1314加热炉吊装技术方案Ⅱ类S-1415大型设备吊装技术方案Ⅲ类S-1516钢结构吊装、运输技术措施Ⅱ类S-1617余热回收系统施工方案Ⅱ类S-1718塔、容器安装施工技术措施Ⅱ类S-1819吸附塔内件、填料安装方案Ⅲ类S-1920工艺管道施工技术措施Ⅱ类S-2021工艺管道试压技术措施Ⅱ类S-2122阀门试压方案Ⅰ类S-2223加热炉筑炉、衬里施工技术措施Ⅱ类S-2324防腐、保温施工技术措施Ⅰ类S-24第２页共25页第１页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共25页25冷换类设备施工技术措施Ⅱ类S-2526机泵类设备施工技术措施Ⅱ类S-2627机泵类设备单机试车技术措施Ⅱ类S-2728循环氢压缩机安装施工技术措施Ⅱ类S-2829循环氢压缩机单机试车技术措施Ⅱ类S-2930电气安装施工技术措施Ⅱ类S-3031装置受送电技术措施Ⅱ类S-3132自控安装施工技术措施Ⅱ类S-3233附塔管线施工技术措施Ⅱ类S-3334泵、风机质量检验计划S-3435压缩机质量检验计划S-3536电气质量检验计划S-3637仪表质量检验计划S-3738无损探伤方案Ⅱ类S-3839保镖方案Ⅱ类S-39三．主要施工方案介绍1、大型设备吊装方案a.、PX装置有反应器10台，塔、容器类设备40多台，冷换类30多台，空冷类70多片，加热炉3台，机组、动设备及钢架等。联合装置中要吊装的设备有些是经过热处理的，因此设备的吊装吊耳必须在设备热处理之前焊接于筒体上，之后和设备一起进行热处理。其中R301、E301、V504、T203采用500t汽车式吊车吊装，R401AB，R402A/B、T403、T404、V201、V202、V207、V208、V301、V402、V403、E302、E304、E401、E402、E403、A207ABCD采用250t履带吊车吊装，其他设备采用160t及50t汽车式吊车吊装。b、吊装工件参数见下表：序号位号名称规格单重（kg）吊点形式备注1R201补充脱附剂白土处理器φ480×20×6285245950t吊车吊装2R202A活性炭处理φ480×20×62850.43650t吊车吊装第３页共25页第２页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共25页—D器3R301异构化反应器φ4000×20015×46109697提升盖500t吊车，支腿伸展范围14m×14m，54m主杆，12m工作半径，吊装荷载为211t4R401A重油白土处理器φ3400×18193×5287452提升盖250t吊车36.6主杆，工作半径10m，吊装荷载为99.8t5R401B重油白土处理器φ480×20×628587452提升盖250t吊车36.6主杆，工作半径10m，吊装荷载为99.8t6R402A异构物白土处理器φ3200×15584×5068706提升盖250t吊车36.6主杆，工作半径10m，吊装荷载为99.8t7R402B异构物白土处理器φ3200×15584×5068706提升盖250t吊车36.6主杆，工作半径10m，吊装荷载为99.8t8E301反应进料/流出物换热器φ3480×19378×26163000500t吊车，支腿伸展范围14m×14m，54m主杆，13m工作半径，吊装荷载为194t9T203提纯塔φ3000×44754×1487998管式吊耳500t吊车，支腿伸展范围14m×14m，60m主杆，14m工作半径，吊装荷载为176t10T205脱附剂再蒸馏塔φ1400×24852×1215320管式吊耳160t吊车吊装11T302循环塔φ1400×34156×16/1827755管式吊耳160t吊车吊装12T403邻二甲苯塔φ1200×48106×16/20/2841087管式吊耳250t吊车57.9主杆，工作半径14m，吊装荷载为60.4t13T404重整油分馏塔φ3...
