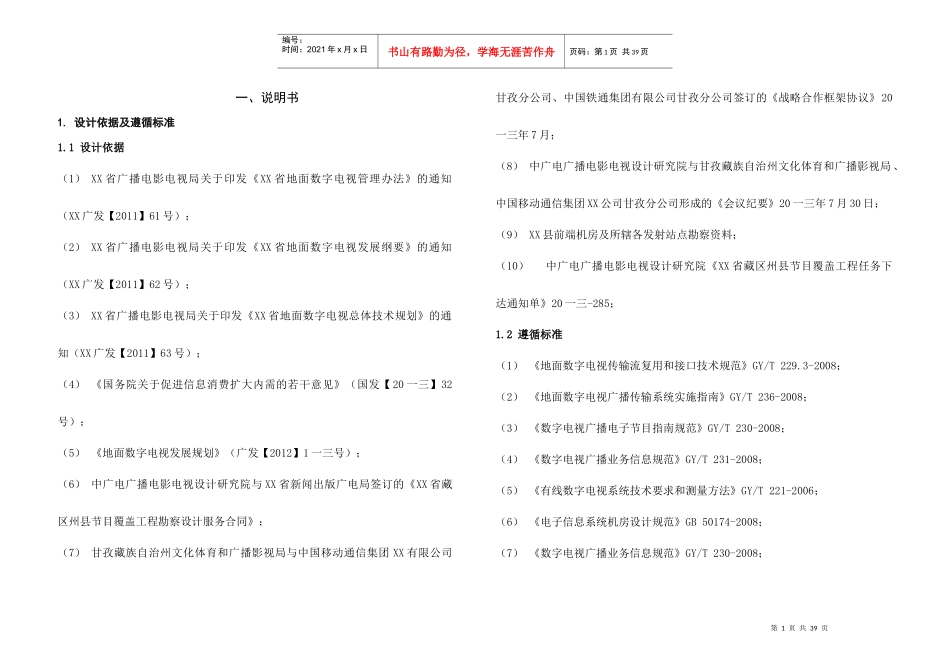

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页一、说明书1.设计依据及遵循标准1.1设计依据（1）XX省广播电影电视局关于印发《XX省地面数字电视管理办法》的通知（XX广发【2011】61号）；（2）XX省广播电影电视局关于印发《XX省地面数字电视发展纲要》的通知（XX广发【2011】62号）；（3）XX省广播电影电视局关于印发《XX省地面数字电视总体技术规划》的通知（XX广发【2011】63号）；（4）《国务院关于促进信息消费扩大内需的若干意见》（国发【20一三】32号）；（5）《地面数字电视发展规划》（广发【2012】1一三号）；（6）中广电广播电影电视设计研究院与XX省新闻出版广电局签订的《XX省藏区州县节目覆盖工程勘察设计服务合同》；（7）甘孜藏族自治州文化体育和广播影视局与中国移动通信集团XX有限公司甘孜分公司、中国铁通集团有限公司甘孜分公司签订的《战略合作框架协议》20一三年7月；（8）中广电广播电影电视设计研究院与甘孜藏族自治州文化体育和广播影视局、中国移动通信集团XX公司甘孜分公司形成的《会议纪要》20一三年7月30日；（9）XX县前端机房及所辖各发射站点勘察资料；（10）中广电广播电影电视设计研究院《XX省藏区州县节目覆盖工程任务下达通知单》20一三-285；1.2遵循标准（1）《地面数字电视传输流复用和接口技术规范》GY/T229.3-2008；（2）《地面数字电视广播传输系统实施指南》GY/T236-2008；（3）《数字电视广播电子节目指南规范》GY/T230-2008；（4）《数字电视广播业务信息规范》GY/T231-2008；（5）《有线数字电视系统技术要求和测量方法》GY/T221-2006；（6）《电子信息系统机房设计规范》GB50174-2008；（7）《数字电视广播业务信息规范》GY/T230-2008；第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页（8）《数字电视广播电子节目指南规范》GY/T231-2008；（9）《电视和调频广播发射（转播）台（站）设计规范》GY5602-98；（10）《地面数字电视广播发射机技术要求和测量方法》GB/T28435-2012；（11）《米波调频广播发射机技术要求和测量方法》GY/T169-2001；（12）《XX省广播村村响工程建设规范》XX省广播电影电视局（XX广发【2011】105号）；（13）其它有关国家、行业标准和规范。2.设计范围（1）在前端机房设计地方服务平台，含系统及机房设备布置设计；（2）在频率规划阶段选定的发射站点进行广播电视发射系统及机房设备布置设计；（3）在调频广播覆盖的村广播室进行“村村响”系统设计。3.系统概述3.1系统规模（1）地方服务平台地方服务平台包括业务和监控两个子平台，开展广播电视、信息服务和监控三种类型的业务。广播电视业务包括XX省、甘孜州和XX县电视节目六套，甘孜州广播节目一套和“村村响”节目；信息服务业务包含EPG、Loader、应急广播业务（预留）和数据广播业务（预留）；监控业务对地方服务平台和各发射站点的播出设备进行网络化管理，并对各类业务信号进行监测。（2）发射站点在XX县藏区规划38个发射站点，每个发射站点配备1台地面数字电视发射机和1部调频广播发射机，即地面数字电视发射机38部，其中100w发射机定为3部，50w发射机35部，总功率2.05Kw；50w调频广播发射机38部，总功率1.9Kw。（3）村广播室在调频广播覆盖的85个村设计85套“村村响”系统。3.2系统总体架构系统由州地方服务平台，中国移动甘孜州传输网，县地方服务平台，中国移动XX县传输网，各发射站点，村广播室和各类接收终端组成。州地方服务平台通过省级广播电视节目传输网接收省集成播控平台分发的各类业务，在集成州上的各类业务后向县地方服务平台分发；县地方服务平台通过中国移动甘孜州传输第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页网接收州地方服务平台分发的各类业务，再集成县上的各类业务后向各个发射站点分发；各发射站点通过中国移动XX县传输网络接收县地方服务平台分发的各类业务后进行无线发射覆盖，同时把发射站点各种播出设备的运行状态信息回传到县地方服务平台；村广播室接收到调频广播信号...
