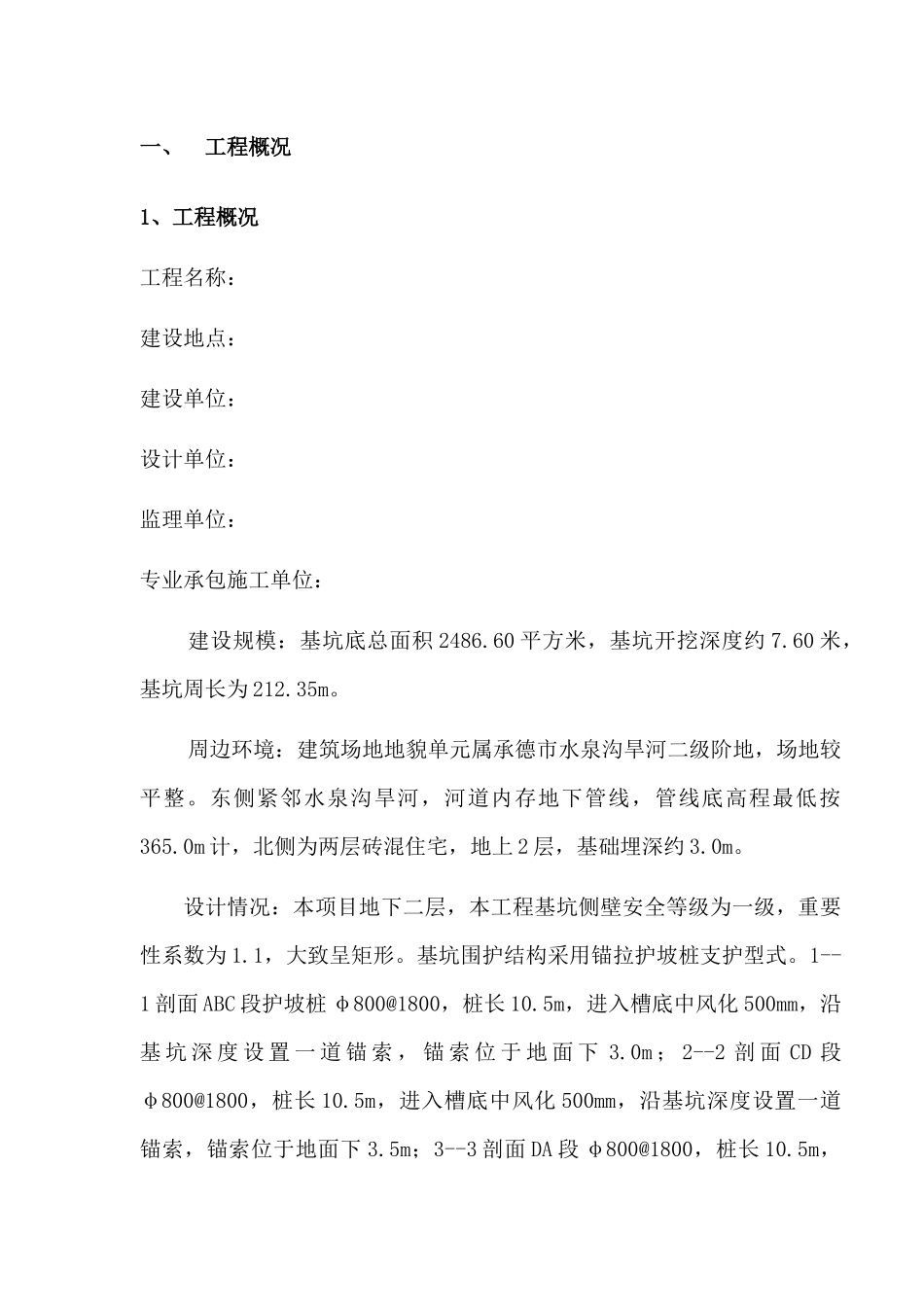

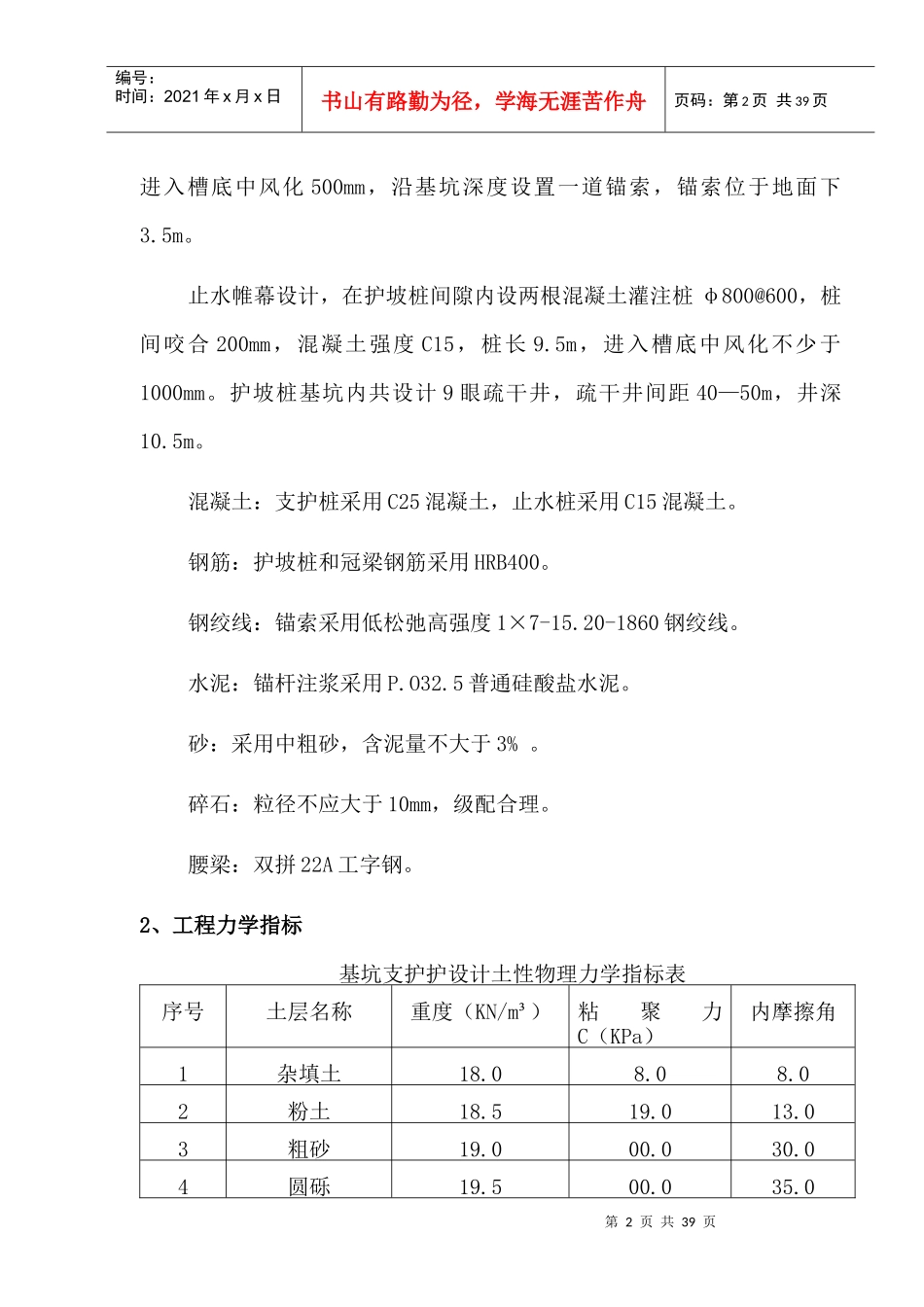

一、工程概况1、工程概况工程名称：建设地点：建设单位：设计单位：监理单位：专业承包施工单位：建设规模：基坑底总面积2486.60平方米，基坑开挖深度约7.60米，基坑周长为212.35m。周边环境：建筑场地地貌单元属承德市水泉沟旱河二级阶地，场地较平整。东侧紧邻水泉沟旱河，河道内存地下管线，管线底高程最低按365.0m计，北侧为两层砖混住宅，地上2层，基础埋深约3.0m。设计情况：本项目地下二层，本工程基坑侧壁安全等级为一级，重要性系数为1.1，大致呈矩形。基坑围护结构采用锚拉护坡桩支护型式。1--1剖面ABC段护坡桩φ800@1800，桩长10.5m，进入槽底中风化500mm，沿基坑深度设置一道锚索，锚索位于地面下3.0m；2--2剖面CD段φ800@1800，桩长10.5m，进入槽底中风化500mm，沿基坑深度设置一道锚索，锚索位于地面下3.5m；3--3剖面DA段φ800@1800，桩长10.5m，第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页进入槽底中风化500mm，沿基坑深度设置一道锚索，锚索位于地面下3.5m。止水帷幕设计，在护坡桩间隙内设两根混凝土灌注桩φ800@600，桩间咬合200mm，混凝土强度C15，桩长9.5m，进入槽底中风化不少于1000mm。护坡桩基坑内共设计9眼疏干井，疏干井间距40—50m，井深10.5m。混凝土：支护桩采用C25混凝土，止水桩采用C15混凝土。钢筋：护坡桩和冠梁钢筋采用HRB400。钢绞线：锚索采用低松弛高强度1×7-15.20-1860钢绞线。水泥：锚杆注浆采用P.O32.5普通硅酸盐水泥。砂：采用中粗砂，含泥量不大于3%。碎石：粒径不应大于10mm，级配合理。腰梁：双拼22A工字钢。2、工程力学指标基坑支护护设计土性物理力学指标表序号土层名称重度（KN/m³）粘聚力C（KPa）内摩擦角1杂填土18.08.08.02粉土18.519.013.03粗砂19.000.030.04圆砾19.500.035.0第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页5粉土18.519.013.06角砾19.500.035.07强风化片麻岩23.060.040.08中风化片麻岩23.0100.050.0二、编制依据1、《总平面图》2016年3月版；2、《地下管线图》；3、《工程勘察报告》初勘报告；4、《建筑地基基础设计规范》（GB50007-2011）；5、《建筑基坑支护技术规范》（JGJ12-2012）；6、《复合土钉墙基坑支护技术规范》（GB50739-2011）；7、《混凝土结构设计规范》（GB50010-2010）；8、《建筑结构荷载规范》（GB50009-2012）；9、《建筑基坑工程监测技术规范》（GB50497-2009）；10、《建筑基坑支护结构构造图集》（11SG814）；11、《建筑地基基础工程施工质量验收规范》（GB50202-2002）12、《工程测量规范》（GB50026-2007）；13、《建筑工程质量验收统一标准》（GB50300-2001）；14、《混凝土结构工程施工质量验收规范》GB50204-2002（2011版）15、《钢筋焊接及验收规范》JGJ18-2012据本工程特点、施工现场勘察实际情况、施工环境、施工条件和场地的交通运输条件的分析，结合我公司现有施工技术力量和施工经验。公司质量管理体系文件、环境管理体系文件和职业健康安全管理体系文件、本企业技术、设备等资料进行编制的。第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页三、止水帷幕及基坑支护施工程工方案1、旋挖成孔灌注桩的特点旋挖成孔灌注桩与普通冲击钻成孔比较具有以下特点：（1）旋挖成孔灌注桩具有低噪音、低振动、扭矩大、成孔速度快、自带动力等特点。（2）适用地层：除基岩、漂石外的地层，都可使用旋挖成孔。2、设备选型由于工期要求及根根据岩土勘察资料及实际施工经验，该工程桩成孔可采用旋挖钻机钻孔灌注桩，钻机设备选用四川邦立重机有限责任公司、北京市三一重机有限公司和长沙中联重工科技发展股份有限公司生产的旋挖钻机。3、施工前准备（1）定位测量承建本工程后，施工人员马上进场按照总平面图及轴线平面图的要求定出角桩及轴线位置，并在场内选择合适的位置设置控制主轴线基准线，设置控制标高的水准点，数量不少于5个，该水准点在整个施工过程中予以保护，不受损坏。第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤...
