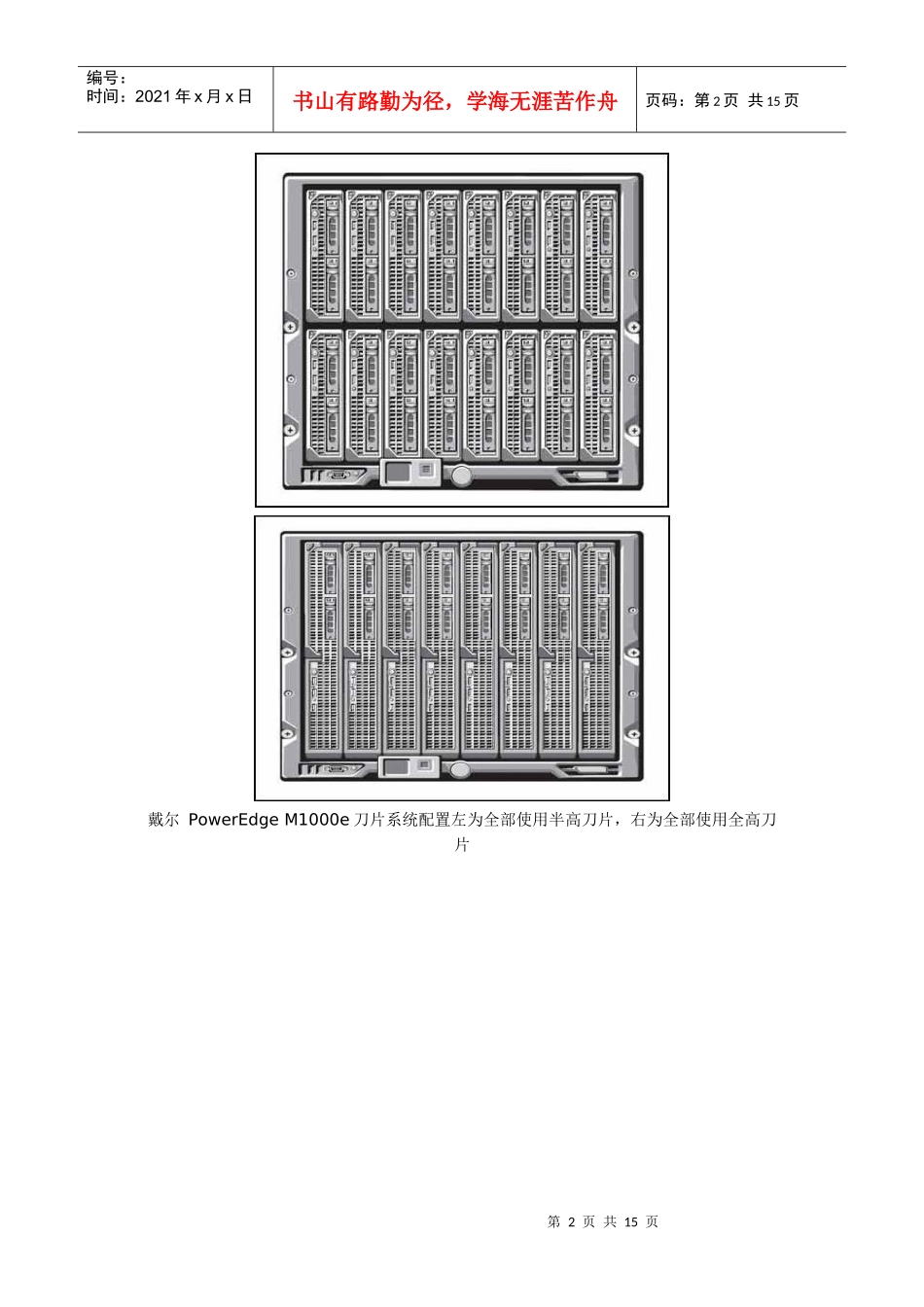

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页戴尔PowerEdgeM1000e刀片机框拆解纪实戴尔PowerEdgeM1000e刀片服务器机框是一款面向数据中心、大型企业等高端客户而推出的一款产品，具有高密度、模块化、灵活的I/O扩展以及方便简单的管理等诸多优点，这使得其可以轻松胜任各种行业应用、虚拟化整合以及大规模集群计算节点等对计算性能有较高要求的工作。今天，我们带来的这篇拆解报告就是要为大家详细解析一下这款产品的结构，让大家对其有一个更加清晰的了解。在介绍戴尔PowerEdgeM1000e的拆解之前，我们有必要对其特点了解一下。戴尔PowerEdgeM1000e最为戴尔第十代刀片服务器，无论是在服务器模块的配置灵活性、计算密度还是再能耗等诸多方面都有了较大的提升。戴尔PowerEdgeM1000e可以在10U机箱内放置最多16个半高刀片服务器，这比起以往7U机箱中放置10个刀片服务器的戴尔PE1955刀片系统要高出不少，而在计算模块的配置上，戴尔PowerEdgeM1000e不但支持半高的DellPowerEdgeM600和M605，还能够支持全高的DellPowerEdgeM905、M805刀片服务器，并可以实现半高与全高刀片的混插，虽然现在再戴尔中文官方网站上刀片产品列表只有M600和M605半高刀片，但在产品手册中已经介绍了M905、M805，相信不久就会大规模投入市场。而在功耗上，由于采用了超低功耗电源、动态电源高效风扇等技术，使得其整体效能比起戴尔上一代的戴尔PE1955刀片系统更高。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页戴尔PowerEdgeM1000e刀片系统配置左为全部使用半高刀片，右为全部使用全高刀片第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页半高全高刀片混插除了上述几点之外，戴尔PowerEdgeM1000e再I/O系统和管理的人性化方面也非常注意，其再背后提供了多达6个I/O插槽，可以支持以太网交换模块、直连模块以及光纤交换机，而在管理方面，戴尔PowerEdgeM1000e提供了两个CMC(机箱管控)模块，和两个个ikvm模块，通过与CMC模块，用户可以再远程实现对机箱的管控，而CMC与服务器上IDRAC芯片相连，用户可进一步实现服务器远程管理，更重要的是改管理界面采用的是WEB页面的图形化形式，使用起来非常方便，而分别位于机箱前后的两个KVM模块也使得管理方便不少。除此之外，戴尔PowerEdgeM1000e更是再机箱右下角提供一个液晶显示屏，配合其边上的按键，用户可以方便地实现CMC、IDRAC卡等的IP设置，并能从图形化的液晶屏上了解到刀片系统各个部件的健康程度，同样很方便。好了，对戴尔PowerEdgeM1000e的性能有了一个大致的了解之后，就让我们一起来看一下其具体结构吧。戴尔PowerEdgeM1000e是一款10U机框，换算成公制体积为高44.0厘米(17.3英寸)x宽44.7厘米(17.6英寸)x深75.4厘米(29.7英寸)，在机框开箱时其内部没有装入刀片计算模块，因此每个插槽均有挡片，防止内部结构遭到损坏，用户在使用时只需抽出挡片插入服务器即可。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页戴尔PowerEdgeM1000e机框拔出外面的挡片，整个机框被分割成四个大的插槽，这四个大的插槽每个里面可以容纳4个半高刀片和两个全高刀片。大家仔细观察会方面在每个插槽的顶上都有滑轨，而每个挡片和刀片服务器上也有相应的滑槽，这使得刀片服务器可以挂在上面，而不是放在下面的服务器上。而在插槽的后部，是两扇像门一样的弹片，当刀片插入时其会向两边分开，露出后面背板上的接口。拿开部分挡片，露出后面的弹片，机框内上板有滑槽推开弹片，后面便是背板接口第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页在戴尔PowerEdgeM1000e前面板的左右两个下角都有凹入的部分，其右下角是一个标志铭牌，而左下角则是整个机框的电源开关和前置KVM模块，包括两个USB接口和1个VGA视频接口，这里的KVM模块是模拟KVM，只能供本地使用，无法远程控制。前面板右下角的铭牌前面板左下角的前置KVM模块和机框电源开关在...
