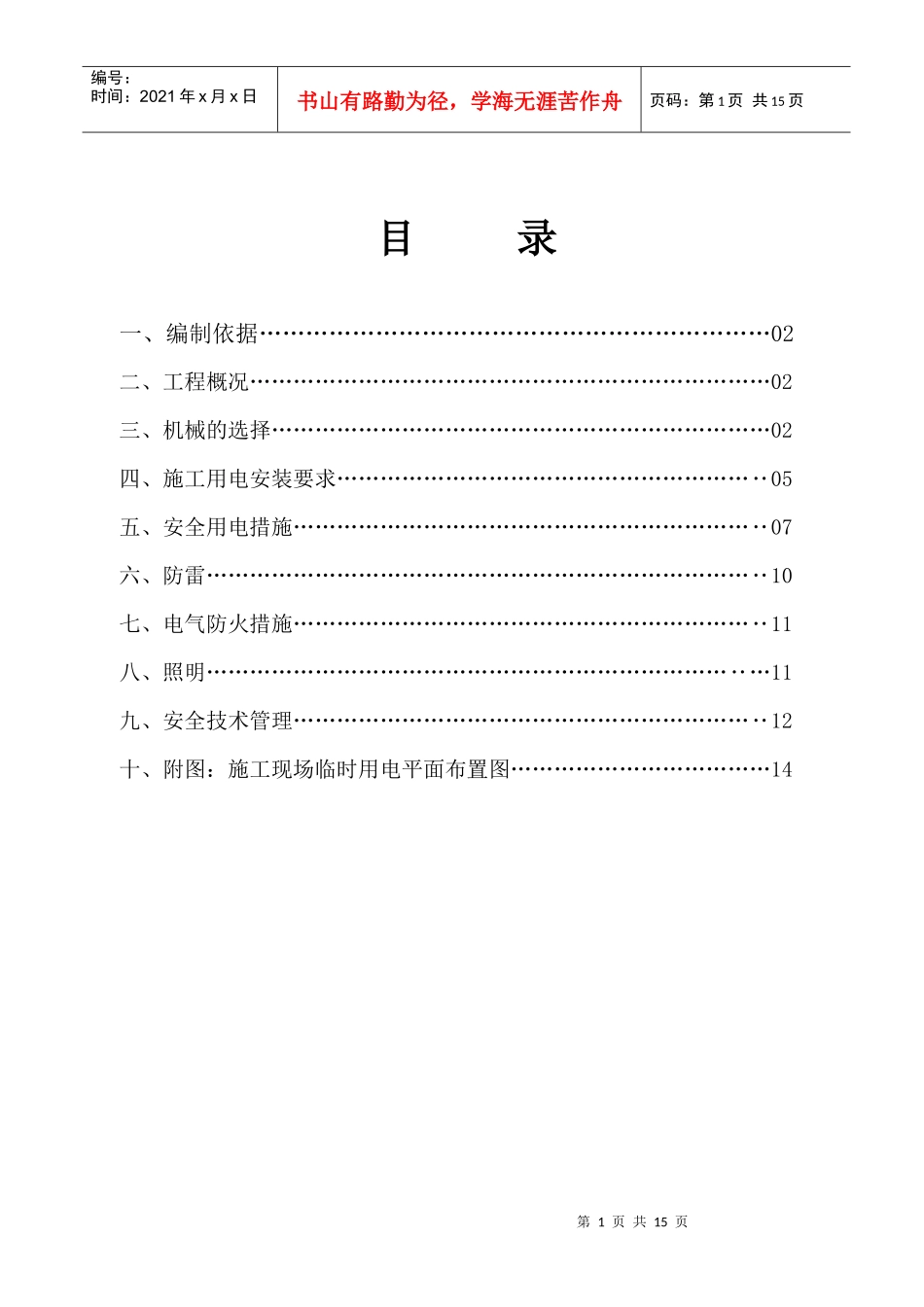

001-1临时用电施工方案-临-001_第1页
1/15

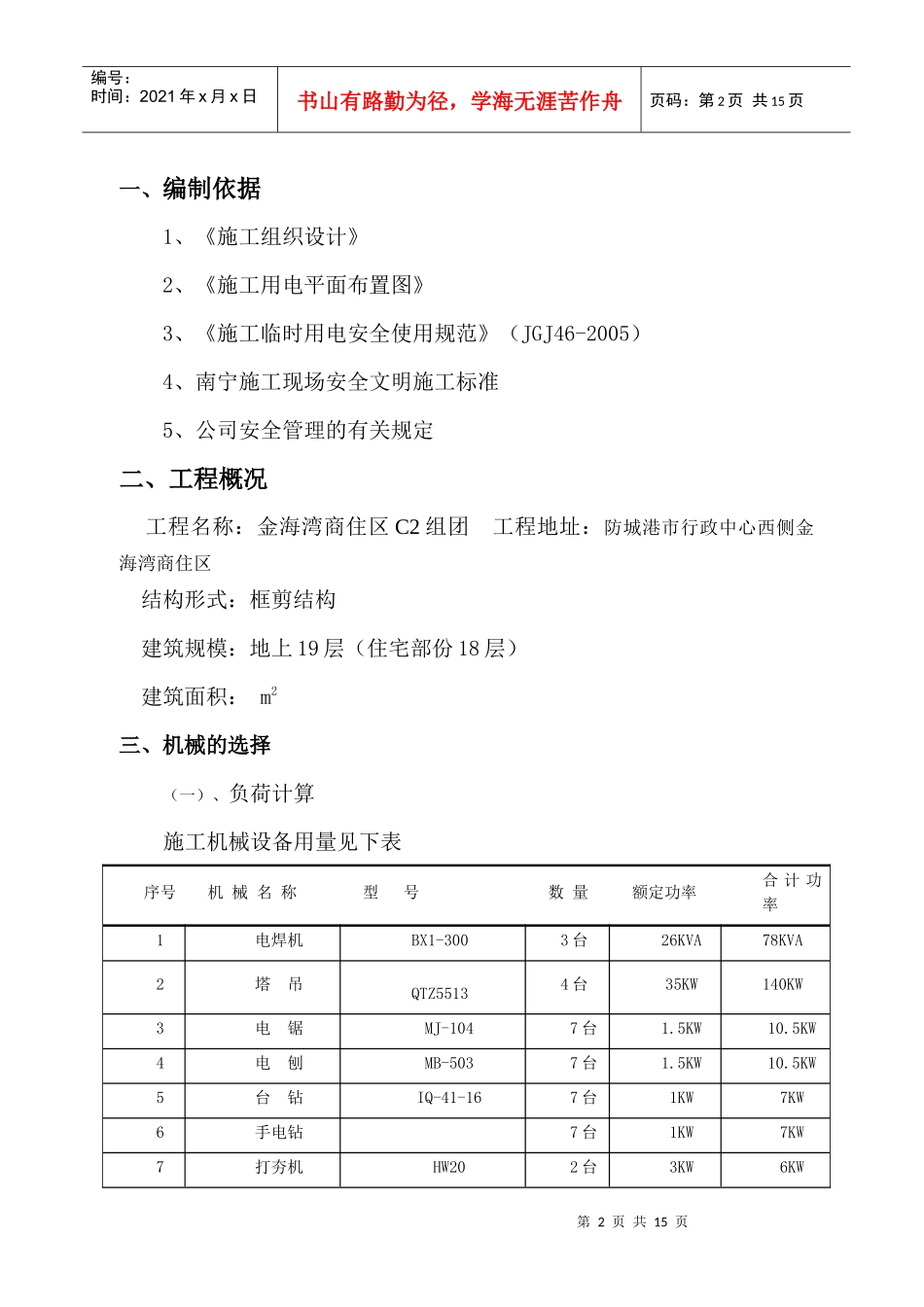

001-1临时用电施工方案-临-001_第2页
2/15
001-1临时用电施工方案-临-001_第3页
3/15
第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共15页目录一、编制依据…………………………………………………………02二、工程概况………………………………………………………………02三、机械的选择……………………………………………………………02四、施工用电安装要求…………………………………………………‥05五、安全用电措施………………………………………………………‥07六、防雷…………………………………………………………………‥10七、电气防火措施………………………………………………………‥11八、照明………………………………………………………………‥…11九、安全技术管理………………………………………………………‥12十、附图:施工现场临时用电平面布置图………………………………14第2页共15页第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共15页一、编制依据1、《施工组织设计》2、《施工用电平面布置图》3、《施工临时用电安全使用规范》(JGJ46-2005)4、南宁施工现场安全文明施工标准5、公司安全管理的有关规定二、工程概况工程名称:金海湾商住区C2组团工程地址:防城港市行政中心西侧金海湾商住区结构形式:框剪结构建筑规模:地上19层(住宅部份18层)建筑面积:m2三、机械的选择(一)、负荷计算施工机械设备用量见下表序号机械名称型号数量额定功率合计功率1电焊机BX1-3003台26KVA78KVA2塔吊QTZ55134台35KW140KW3电锯MJ-1047台1.5KW10.5KW4电刨MB-5037台1.5KW10.5KW5台钻IQ-41-167台1KW7KW6手电钻7台1KW7KW7打夯机HW202台3KW6KW第3页共15页第2页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共15页8砂轮片切割机JD/34台1.5KW6KW9砂轮机2台4KW8KW10砼输送泵HBT50C1台75KW75KW11砂浆搅拌机JS3507台15KW105KW12消防水泵IS65-40-2503台5KW15KW13插入式振捣器ZX506台1KW6KW14平板振捣器ZB112台2.2KW4.4KW15施工电梯SCD1007台15KW105KW16钢筋对焊机2台75KW150KW17钢筋切断机QJ32-12台3KW6.0KW18钢筋弯曲机GW402台3KW6.0KW19钢筋拉丝机GT4/142台3KW6.0KW合计电焊机78KVA动力733.4KW(二)总用电量计算现场主要用电设备及用电量计算根据经验公式S机=1.05x(K1ΣP1/COSΦ+K2ΣS2)=1.05×(0.6×733.4/0.75+0.6×78)计算得S机=633.5KVA,施工现场照明用电量按电力设备用电量的10%估算,则S总=1.1xS机=1.1x633.5=697KVA。(三)、配电导线截面的选择1、总配电线路选择按导线的允许电流选择截面,工作电流为:第4页共15页第3页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共15页I线=(KΣP)/(3U线cosΦ)=(0.5×697×1000)/(3×380×0.75)=706A由表34-44(《建筑施工手册》缩印本P2260页)总配电线路选用3×185+2×50的铜芯电缆即可。2、XL1回路导线截面的选择按导线的允许电流选择截面,工作电流为:I线1=KΣP(1)/3·U线cosΦ)=0.9×(35+15+15+1.5×2+1+26+10)×1000/3×380×0.35=191A由表34-44(《建筑施工手册》缩印本第2260页)选用一路50×3+16×2铜芯电缆。3、XL1(XL5)回路导线截面的选择按导线的允许电流选择截面,工作电流为:I线2=KΣP(2)/3·U线cosΦ)=0.9×75×1000/3×380×0.25=136.7A由表34-44(《建筑施工手册》缩印本第2260页)选用一路50×3+16×2铜芯电缆。4、XL4回路导线截面的选择按导线的允许电流选择截面,工作电流为:I线(3)=KΣP(3)/3·U线cosΦ)=0.9×(35+3×3+75+26+10)×1000/3×380×0.75=282A由表34-44(《建筑施工手册》缩印本第2260页)选用一路70×3+16×2铜芯电缆。第5页共15页第4页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共15页5、I线4=KΣP(4)/3·U线cosΦ)=0.9×(3.8×3+75+15+1526+10+1.5×2+1)×1000/3×380×0.75=273A由表34-44(《建筑施工手册》缩印本第2260页)选用一路70×3+16×2铜芯电缆。6、I线6=KΣP(6)/3·U线cosΦ)=0.9×(35+15×3+26+10+1.5×2+1)×1000/3×380×0.75=218A由表34-44(《建筑...
