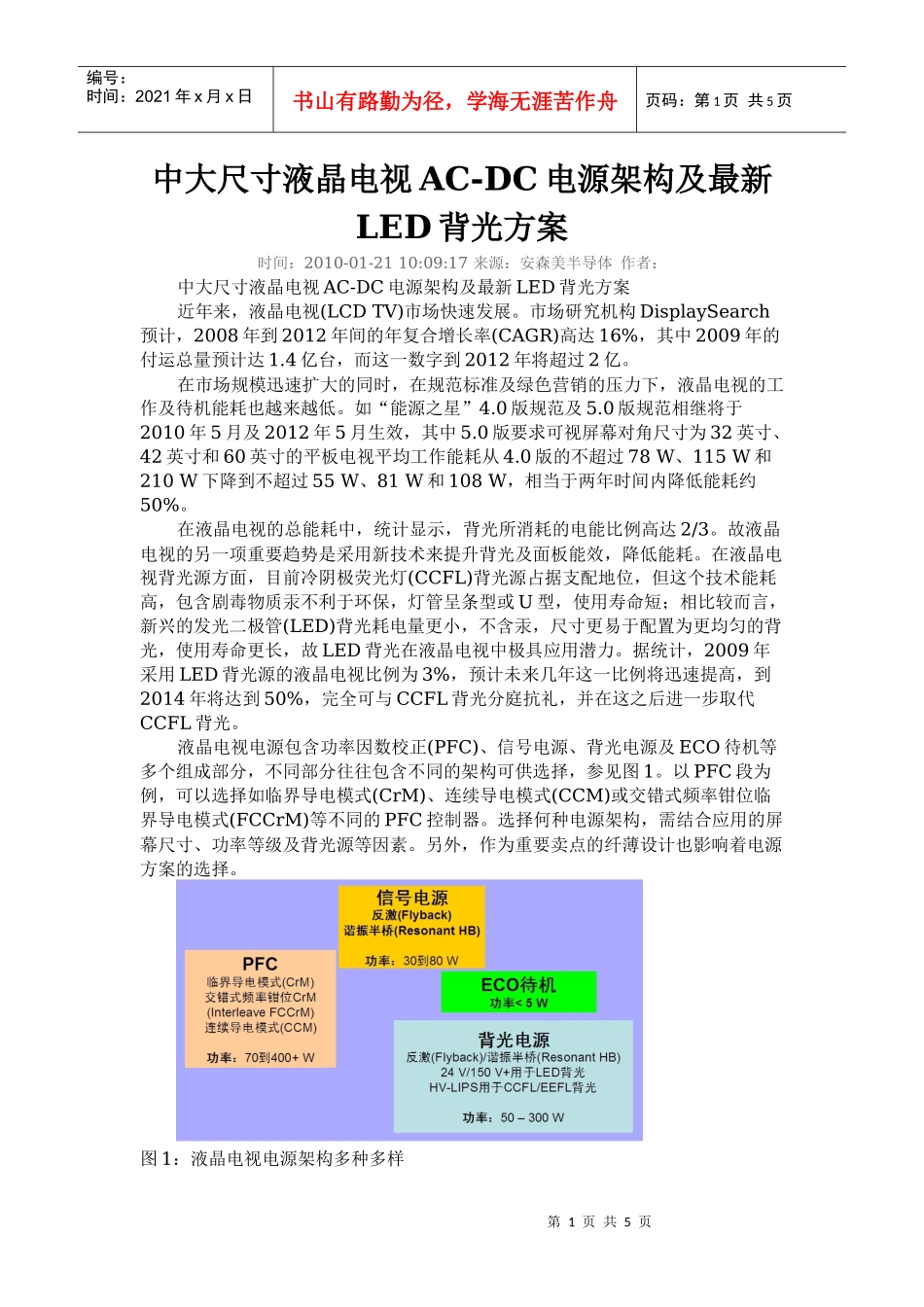

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页中大尺寸液晶电视AC-DC电源架构及最新LED背光方案时间：2010-01-2110:09:17来源：安森美半导体作者：中大尺寸液晶电视AC-DC电源架构及最新LED背光方案近年来，液晶电视(LCDTV)市场快速发展。市场研究机构DisplaySearch预计，2008年到2012年间的年复合增长率(CAGR)高达16%，其中2009年的付运总量预计达1.4亿台，而这一数字到2012年将超过2亿。在市场规模迅速扩大的同时，在规范标准及绿色营销的压力下，液晶电视的工作及待机能耗也越来越低。如“能源之星”4.0版规范及5.0版规范相继将于2010年5月及2012年5月生效，其中5.0版要求可视屏幕对角尺寸为32英寸、42英寸和60英寸的平板电视平均工作能耗从4.0版的不超过78W、115W和210W下降到不超过55W、81W和108W，相当于两年时间内降低能耗约50%。在液晶电视的总能耗中，统计显示，背光所消耗的电能比例高达2/3。故液晶电视的另一项重要趋势是采用新技术来提升背光及面板能效，降低能耗。在液晶电视背光源方面，目前冷阴极荧光灯(CCFL)背光源占据支配地位，但这个技术能耗高，包含剧毒物质汞不利于环保，灯管呈条型或U型，使用寿命短；相比较而言，新兴的发光二极管(LED)背光耗电量更小，不含汞，尺寸更易于配置为更均匀的背光，使用寿命更长，故LED背光在液晶电视中极具应用潜力。据统计，2009年采用LED背光源的液晶电视比例为3%，预计未来几年这一比例将迅速提高，到2014年将达到50%，完全可与CCFL背光分庭抗礼，并在这之后进一步取代CCFL背光。液晶电视电源包含功率因数校正(PFC)、信号电源、背光电源及ECO待机等多个组成部分，不同部分往往包含不同的架构可供选择，参见图1。以PFC段为例，可以选择如临界导电模式(CrM)、连续导电模式(CCM)或交错式频率钳位临界导电模式(FCCrM)等不同的PFC控制器。选择何种电源架构，需结合应用的屏幕尺寸、功率等级及背光源等因素。另外，作为重要卖点的纤薄设计也影响着电源方案的选择。图1：液晶电视电源架构多种多样第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页1)采用CCFL背光源的32英寸液晶电视电源架构例如，目前市场上销量最大的是32英寸液晶电视。在这类液晶电视中，采用标准24V逆变器电源的方案在市场上仍占据多数，但新兴的高压液晶电视集成电源(HV-LIPS)的应用也在不断增多，总体上呈现出并存的态势。采用标准24V逆变器的传统液晶电视在接受110/220Vac市电输入后，经过整流、PFC及滤波，转换为200/400Vdc的直流高压。由于传统高压逆变器的输入电压要求是24Vdc，故PFC的输出电压200/400Vdc会经过降压转换，产生多路输出电压，其中一路24Vdc电压提供给高压逆变器，再经过DC-AC转换为超过1,000V甚至达2,000V的交流高压，去驱动液晶面板的CCFL阵列。安森美半导体为这类传统液晶电视推出了220W液晶电视电源GreenPoint?参考设计，其中采用的关键元器件包括NCP1606CrMPFC控制器、NCP1396谐振半桥控制器及NCP1027待机控制器等。与这种采用标准24V逆变器架构的传统电源不同，高压LIPS方案将AC-DC、DC-DC和逆变器结合在同一块电路板上，在获得200/400Vdc的PFC输出后，会直接将这输出电压作为逆变器的输入，再通过DC-AC转换为驱动CCFL阵列所需的超过1,000Vac甚至达2,000Vac的高压，这就消除了24V转换段，减少大量功率损耗及降低底盘发热量，提升系统总能效，并降低系统成本，还符合“能源之星”等相关能效规范。图2：安森美半导体32英寸高压LIPS液晶电视电源GreenPoint?参考设计功能框图针对高压LIPS架构的液晶电视需求，安森美半导体与Microsemi公司合作，推出了用于32英寸液晶电视的比高压LIPS参考设计。这参考设计采用简单直接的CrMPFC段，且无额外待机开关电源，性价比极高。这参考设计采用了安森美半导体的NCP1607PFC控制器、NCP1351或NCP1219带低待机能耗模式的反激转换控制器，以及Microsemi的LX6503背光控制器等关键IC。这完整液晶电视LIPS电源参考设计功能框图见图2。第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：...
