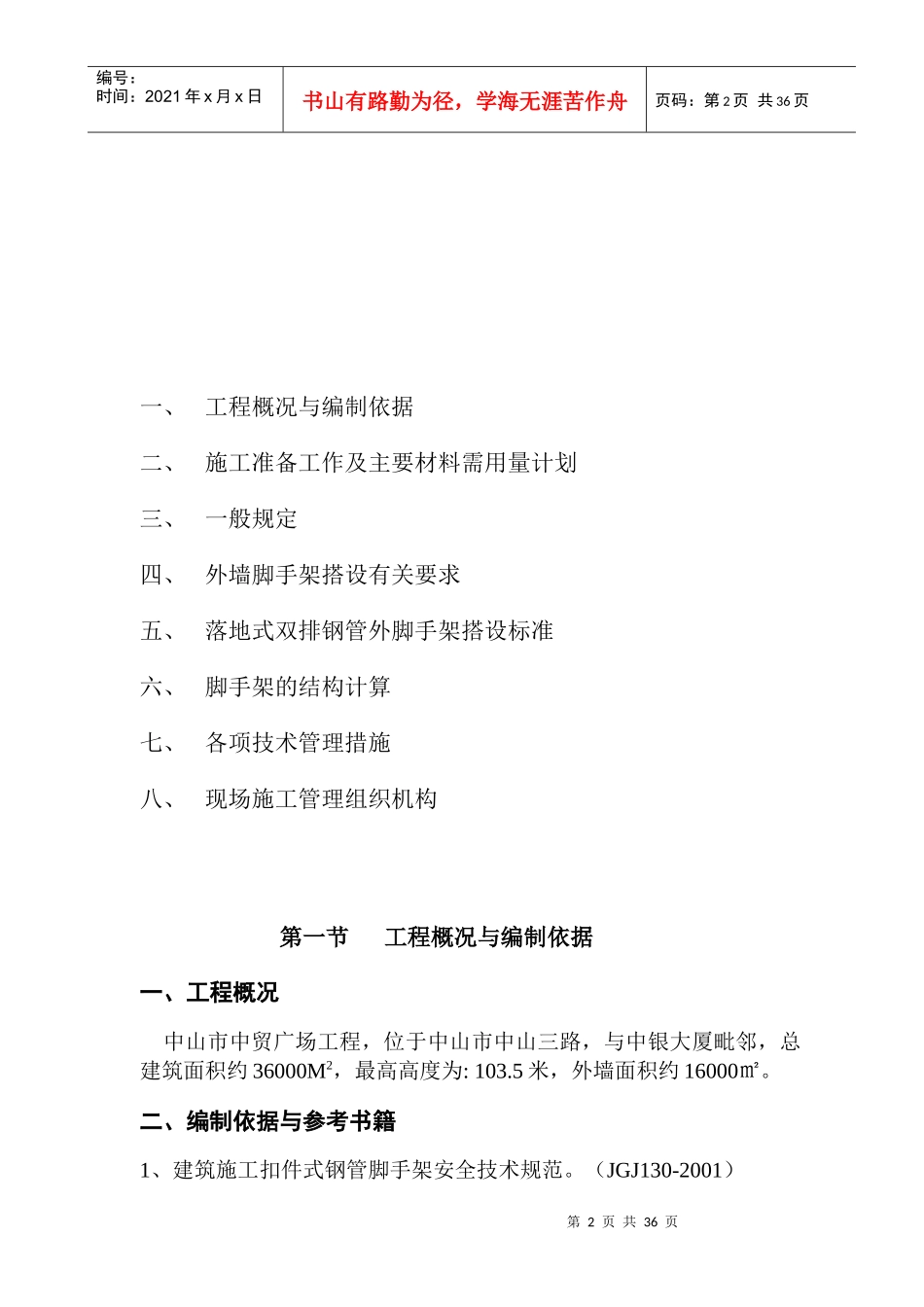

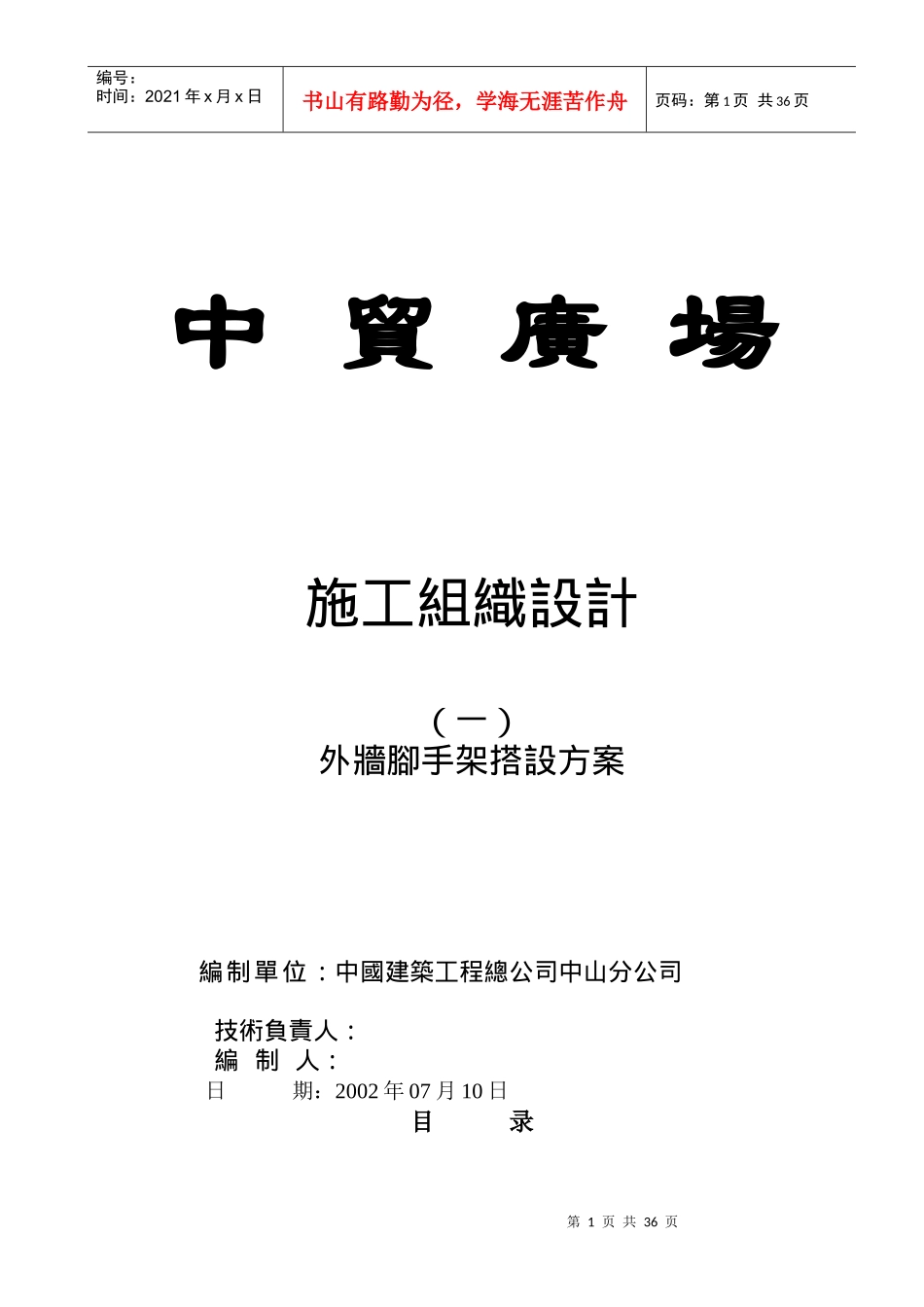

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页中貿廣場施工組織設計（一）外牆腳手架搭設方案編制單位：中國建築工程總公司中山分公司技術負責人：編制人：日期：2002年07月10日目录第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页一、工程概况与编制依据二、施工准备工作及主要材料需用量计划三、一般规定四、外墙脚手架搭设有关要求五、落地式双排钢管外脚手架搭设标准六、脚手架的结构计算七、各项技术管理措施八、现场施工管理组织机构第一节工程概况与编制依据一、工程概况中山市中贸广场工程，位于中山市中山三路，与中银大厦毗邻，总建筑面积约36000M2，最高高度为:103.5米，外墙面积约16000㎡。二、编制依据与参考书籍1、建筑施工扣件式钢管脚手架安全技术规范。（JGJ130-2001）第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页2、中国建筑工业出版社《高层建筑施工手册》。3、中山市建筑设计院《中贸广场施工图》第二节、施工准备工作及主要材料需用量计划一、技术准备工作为了保证该工程外脚手架的搭设及拆除方法切实可行，贯彻“安全、适用、可行、经济”的原则，做好各种材料机械加工的技术资料准备和材料、人员使用计划安排。做好安全技术交底工作，操作工人考核培训，工人持证上岗。二、物质准备工作外脚手架材料采用48*3.5mm的优质钢管、直角扣件、对接扣件、旋转扣件。防护挂网“闽安”牌密目式安全网，平桥密铺高竹，为缩短工期，为立面幕墙施工创造条件，每层平桥均满铺高竹。该工程需要外架材料量大，由预算部作好各种资源用量及进场计划，保证材料按时进场，并按规定堆放。具体详见：材料计划表序号材料名称单位数量备注1钢管Ф48×3.5mm吨2直角扣件千个3对接扣件千个4旋转扣件千个5安全网M2“闽安”牌密目式安全网6竹脚手板M27钢丝绳Ф20m8高竹M第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页三、劳动力准备1、在项目经理及项目管理机构直接领导，配备技术人员以满足该工程施工技术管理的各项需要。2、选择技术素质高，有上岗资格证的架子班组，按生产进度计划组织劳动力进场，进行安全、消防、文明施工等各方面教育，并做到上岗人员上岗前体检，体检合格者方可上岗。根据该工程外架工程量及工期要求，准备50个合格的专业架子工进场施工。第三节、一般规定1、凡是有高血压，严重心脏病、癫痫病，以及其他不适于高空作业的人员，均不得从事架子工作业。凡参加高空作业人员，必须定期进行身体检查。2、处于3米以上的高空作业时，必须配戴安全带，作业时戴安全帽。安全带必须系在牢固可靠的地方，作到高挂低用。3、高处作业时，衣着要灵便，系紧系好。禁止赤脚、穿拖鞋、硬底鞋和带钉易滑鞋。严禁酒后作业。4、严禁向下抛物体和工具；严禁在脚手架上下攀爬；严禁在四周没有安全网而又不系安全带的危险场所作业。5、强台风、雷雨天、大雾天的环境，不准进行高处作业；夜间作业必须布置良好的照明设备。6、操作时，精神集中，禁止打闹和开玩笑。工间休息时应下到地面或于楼层内安全位置，不许坐在外架上休息。7、脚手架其负荷量每平方米不得超过二百七十公斤。8、架子上原则上禁止堆料。如必要时，堆料不能过于集中。凡不符合规定的，架子工有权制止。9、脚手架应固定于建筑物的牢固部位上，不应固定在管道及其他不牢靠的结构上。10、施工场所的脚手架其使用期在半年以上者，经过大风、大雨后，要进行检查，发现问题及时处理。11、架子搭设完毕，应汇同有关人员验收签证后方可交付使用。12、脚手架的安装与拆卸，应按施工方案程序进行。施工区应设围栏或专人看守。第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页第四节外墙脚手架搭设有关要求一、搭设范围本工程外架采用落地式双排钢管脚手架满搭方法，分段进行。少于25米高度的脚手架按施工规范要求搭设。大于25米高度的脚手架分段进行，每五层卸荷一次，采用16号...
