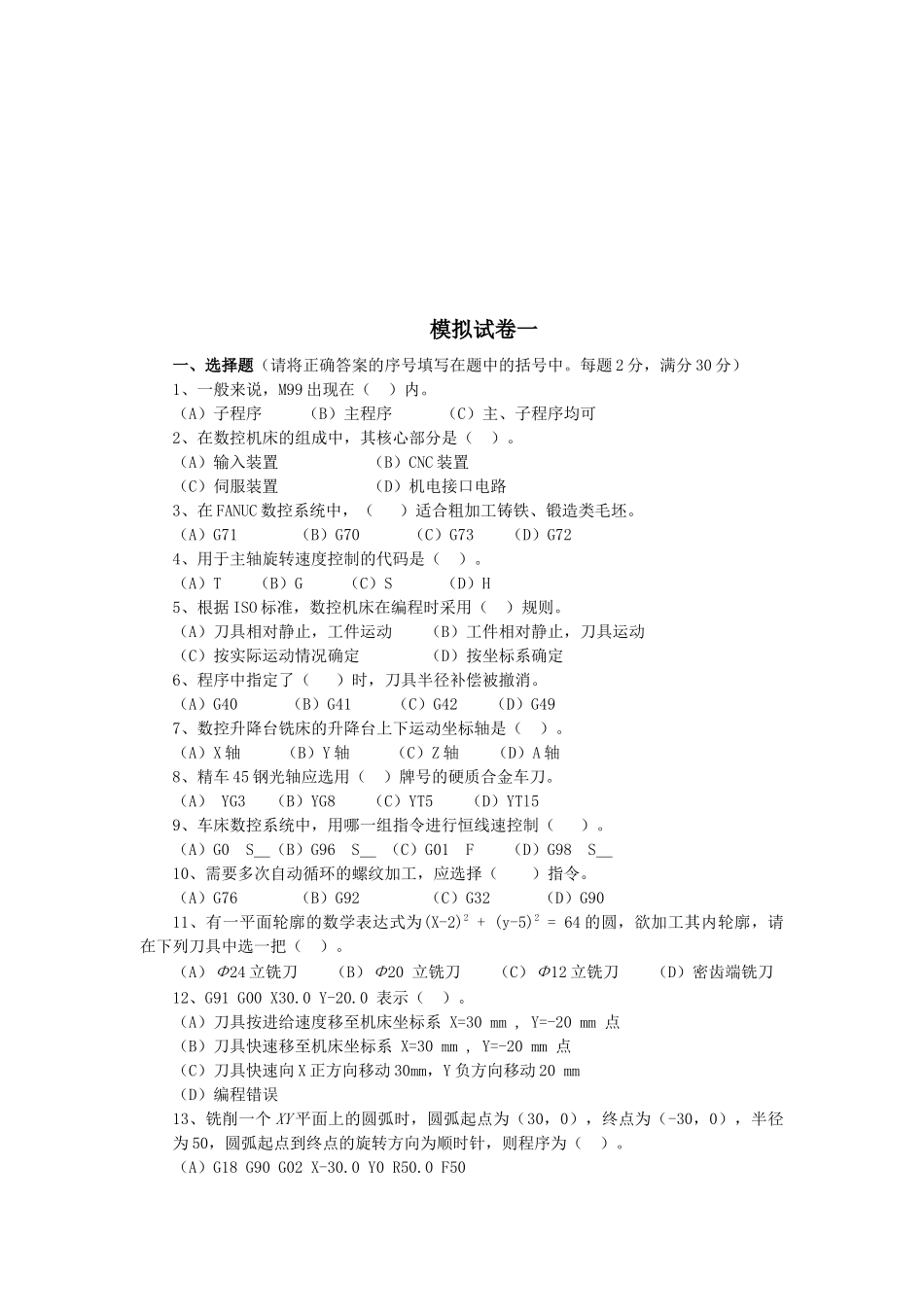

模拟试卷一一、选择题（请将正确答案的序号填写在题中的括号中。每题2分，满分30分）1、一般来说，M99出现在（）内。（A）子程序（B）主程序（C）主、子程序均可2、在数控机床的组成中，其核心部分是（）。（A）输入装置（B）CNC装置（C）伺服装置（D）机电接口电路3、在FANUC数控系统中，（）适合粗加工铸铁、锻造类毛坯。（A）G71（B）G70（C）G73（D）G724、用于主轴旋转速度控制的代码是（）。（A）T（B）G（C）S（D）H5、根据ISO标准，数控机床在编程时采用（）规则。（A）刀具相对静止，工件运动（B）工件相对静止，刀具运动（C）按实际运动情况确定（D）按坐标系确定6、程序中指定了（）时，刀具半径补偿被撤消。（A）G40（B）G41（C）G42（D）G497、数控升降台铣床的升降台上下运动坐标轴是（）。（A）X轴（B）Y轴（C）Z轴（D）A轴8、精车45钢光轴应选用（）牌号的硬质合金车刀。（A）YG3（B）YG8（C）YT5（D）YTl59、车床数控系统中，用哪一组指令进行恒线速控制（）。（A）G0S＿（B）G96S＿（C）G01F（D）G98S＿10、需要多次自动循环的螺纹加工，应选择（）指令。（A）G76（B）G92（C）G32（D）G9011、有一平面轮廓的数学表达式为(X-2)2+(y-5)2=64的圆，欲加工其内轮廓，请在下列刀具中选一把（）。（A）Φ24立铣刀（B）Φ20立铣刀（C）Φ12立铣刀（D）密齿端铣刀12、G91G00X30.0Y-20.0表示（）。（A）刀具按进给速度移至机床坐标系X=30mm,Y=-20mm点（B）刀具快速移至机床坐标系X=30mm,Y=-20mm点（C）刀具快速向X正方向移动30mm，Y负方向移动20mm（D）编程错误13、铣削一个XY平面上的圆弧时，圆弧起点为（30，0），终点为（-30，0），半径为50，圆弧起点到终点的旋转方向为顺时针，则程序为（）。（A）G18G90G02X-30.0Y0R50.0F50（B）G17G90G03X-300.0Y0R-50.0F50（C）G17G90G02X-30.0Y0R50.0F50（D）G18G90G02X30.0Y0R50.0F5014、一般情况下，在（）范围内的螺孔可在加工中心上直接完成。（A）M10～M30（B）M6～M20（C）M6～M10（D）M1～M515、世界上第一台数控机床是（）年研制出来的。（A）1930（B）1947（C）1952（D）1958二、判断题（请将判断结果填入括号中。正确的填“√”，错误的填“×”。每题2分，满分30分）（）1、对于一个设计合理、制造良好的带位置闭环控制的数控机床，可达到的精度由检测元件的精度决定。（）2、数控机床的控制功能是指其联动轴数。（）3、G04是非模态指令。（）4、循环程序必须用增量方式编制。（）5、在数控车床上加工螺纹时，进给速度可以调节。（）6、立式加工中心的主轴是处于垂直位置。（）7、脉冲增量插补法适于半闭环伺服系统。（）8、开环控制数控机床的精度高，速度快，调试和维修较复杂。（）9、圆弧插补用半径编程时，当圆弧所对应的圆心角大于180º时半径取负值。（）10、加工中心采用的是笛卡尔坐标系，各轴的方向是用右手来判定的。（）11、硬质合金是一种耐磨性好，耐热性高，抗弯强度和冲击韧性都较高的一种刀具材料。（）12、X坐标的圆心坐标符号一般用K表示。（）13、当数控机床失去对机床参考点的记忆时，必须进行返回参考点的操作。（）14、手工编程时，球头刀的刀位点一般选择在球面的最低点。（）15、机床坐标轴的确定应先确定X轴、Y轴再Z轴。三、简答题（每题5分，满分10分）1、什么是机床坐标系、工件坐标系、机床原点、机床零点、工件原点？2、数控车床和数控铣床的切削运动有何区别？答案一、选择题1、A2、B3、C4、C5、B6、A7、C8、D9、B10、A11、C12、C13、C14、B15、C二、判断题1、√2、√3、√4、×5、×6、√7、×8、×9、√10、√11、×12、×13、√14、×15、×三、简答题1、答：机床坐标系又称机械坐标系，其坐标和运动方向视机床的种类和结构而定。机床坐标系的原点也称机床原点。机床零点是机床坐标系中一个固定不变的极限点，即运动部件回到正向极限的位置。编程坐标系又称工件坐标系，是编程时用来定义工件形状和刀具相对工件运动的坐标系。工件原点是工件坐标系的原点，其位置由编程者确定。2、答：数控车床的主运动是工件作旋转运动，刀具作纵向或横向进给运动。数控铣床的切削运动是刀具作旋...
