人工挖孔桩工程专项施工方案VIP免费

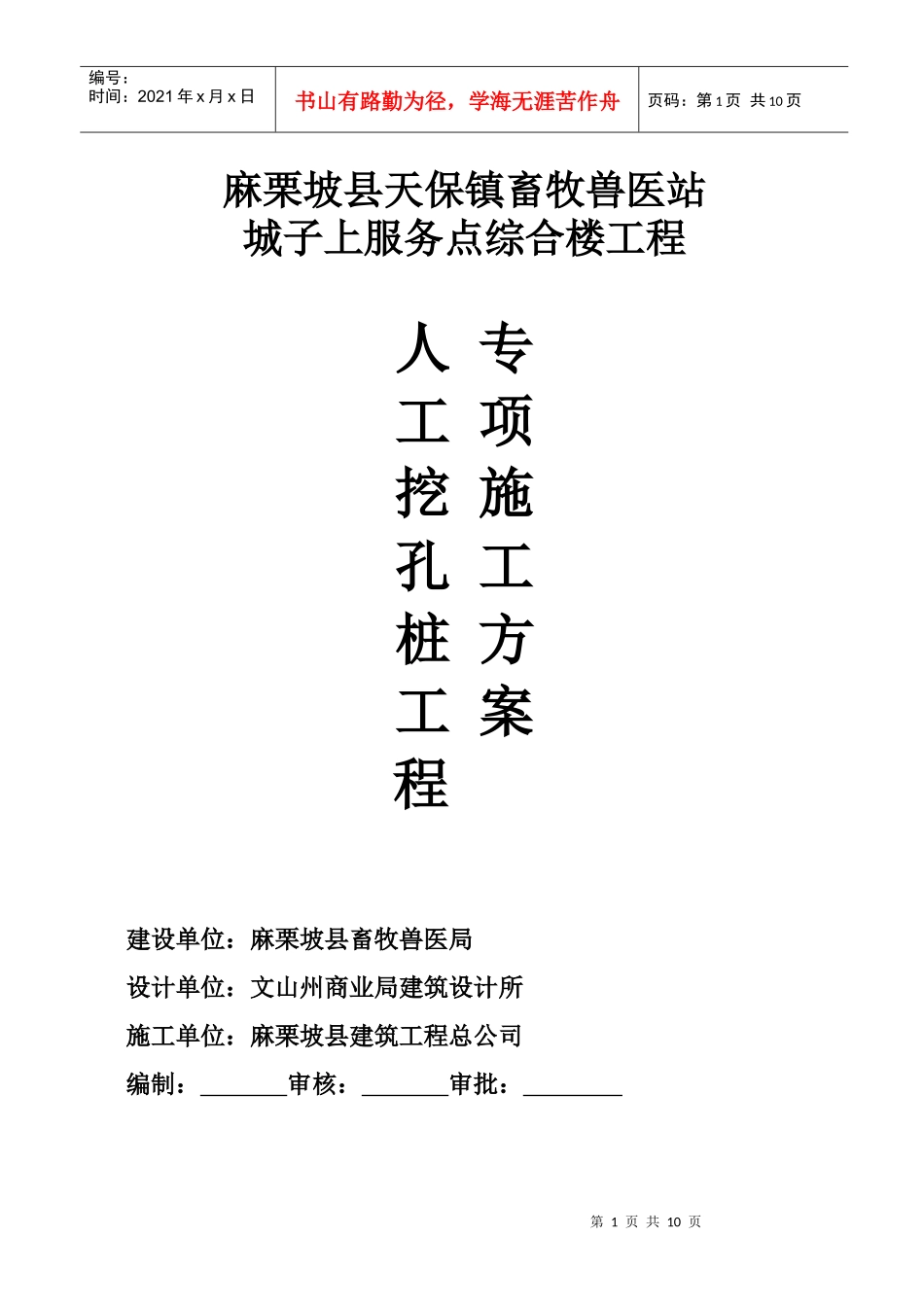

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页麻栗坡县天保镇畜牧兽医站城子上服务点综合楼工程人专工项挖施孔工桩方工案程建设单位：麻栗坡县畜牧兽医局设计单位：文山州商业局建筑设计所施工单位：麻栗坡县建筑工程总公司编制：审核：审批：第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页目录人工挖孔桩工程专项施工方案一、工程概况工程名称:麻栗坡县天保镇畜牧兽医站城子上服务点综合楼工程，建设单位：麻栗坡县畜牧兽医局，设计单位：文山州商业局建筑设计所，施工单位：麻栗坡县建筑工程总公司。本工程为砖混结构，建筑面积：303，建设地点：麻栗坡县城子㎡上，建筑层数：二层，建筑高度7.6m,工程设计使用年限：50年，建筑结构安全等级：二级，耐火等级为二级，建筑抗震设防烈度：6度，屋第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页面防水等级：二级。基础为人工挖孔灌注桩，人工挖孔桩护壁和桩身的砼强度等级均为C25，桩的极限端阻力标准值取2000kpa，要求桩进入持力层深度不小于2d，桩基础中心距小于1.5倍桩直径时采用间隔开挖。二、井桩基础施工方法（一）井桩成孔本工程井桩成孔按常规进行人工成孔，桩长不得小于6米，井桩开挖前先在建筑物两端各选取1个有代表性的井桩进行开挖，以验证持力层中是否存在软弱夹层，确保井桩桩底土质满足勘察设计要求。由于井桩较深，为使挖孔人员操作安全，在有软弱土的井桩内采用钢板护壁或砼护壁进行防护，护壁内径为井桩成孔直径，随井桩挖土深入分段插入。第一节护壁安放时，地基应平整，护壁垂直、不倾斜，开挖过程中随时测控井桩垂直度，以保证井桩的垂直度准确。桩底井桩扩底时应注意防止扩大头处塌方，可采取间隔挖土护底措施，留一部分土作为支撑，待浇灌混凝土前再挖，当井桩中心距小于1.5倍桩直径时，应采取间隔跳挖方法施工，先开挖其中一根桩，待其砼浇筑完毕7天第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页后，再开挖另一根桩，以防止井壁因相邻井桩浇筑混凝土时的侧压力造成井壁坍塌。井桩成孔后应及时办理隐蔽验收手续。严格要求使竖井垂直度、直径、扩大头直径及座入卵石层深度符合设计要求，经验收后才能浇灌混凝土，按砼级配控制好坍落度，将混凝土分层下料，振捣密实，要一气呵成，不准留施工缝。井桩按规定做桩身完整性及桩基动测（100%）试验。为防止地下毒气伤人和空气稀薄，井桩开挖时，配有鼓风机和通风塑料管。在井桩施工过程中发现土质较差时，应采取套管防护。在基础施工时，遇碰地下管线或其它管道时立即停止施工并加以妥善保护，及时报告甲方和设计单位，待解决后再继续施工。（二）井桩钢筋工程井桩钢筋集中在钢筋场制作，桩基钢筋笼在现场绑扎成型就位。⑴、钢筋笼就在专用平台上加工，主筋与箍筋点焊牢固，支撑加固措施要牢靠。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页⑵、保护好已成型的钢筋笼，不得扭曲、松动变形、被泥浆污染。⑶、因本工程钢筋笼较长，起吊时要选好吊点，采用一长一短两根钢丝绳起吊，以减少钢筋笼的变形。（第一吊点约在全长的1／3处，第二吊点为桩顶。两钢丝绳长度约三米即可满足要求）。钢筋笼放入前应先绑好砂浆垫块，吊放时要对准孔位，直吊扶稳、缓慢下沉，避免碰撞孔壁。⑷、钢筋笼放到设置位置时，应立即固定。⑸、遇有两段钢筋笼连接时，采用双面帮条焊，接头数按50%错开，并确保钢筋位置正确，保护层厚度符合要求。（三）井桩混凝土工程本工程基础混凝土采用现场搅拌，安排2台350L自落式混凝土搅拌机，以满足基础施工需要。同时，配备适量的农用三轮车作为水平运输的补充力量，以加快混凝土的浇捣速度。1、混凝土原材料质量控制措施（1）混凝土原材料的计量必须准确，所用外加剂必须经实验合格后方可使第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页用，...
