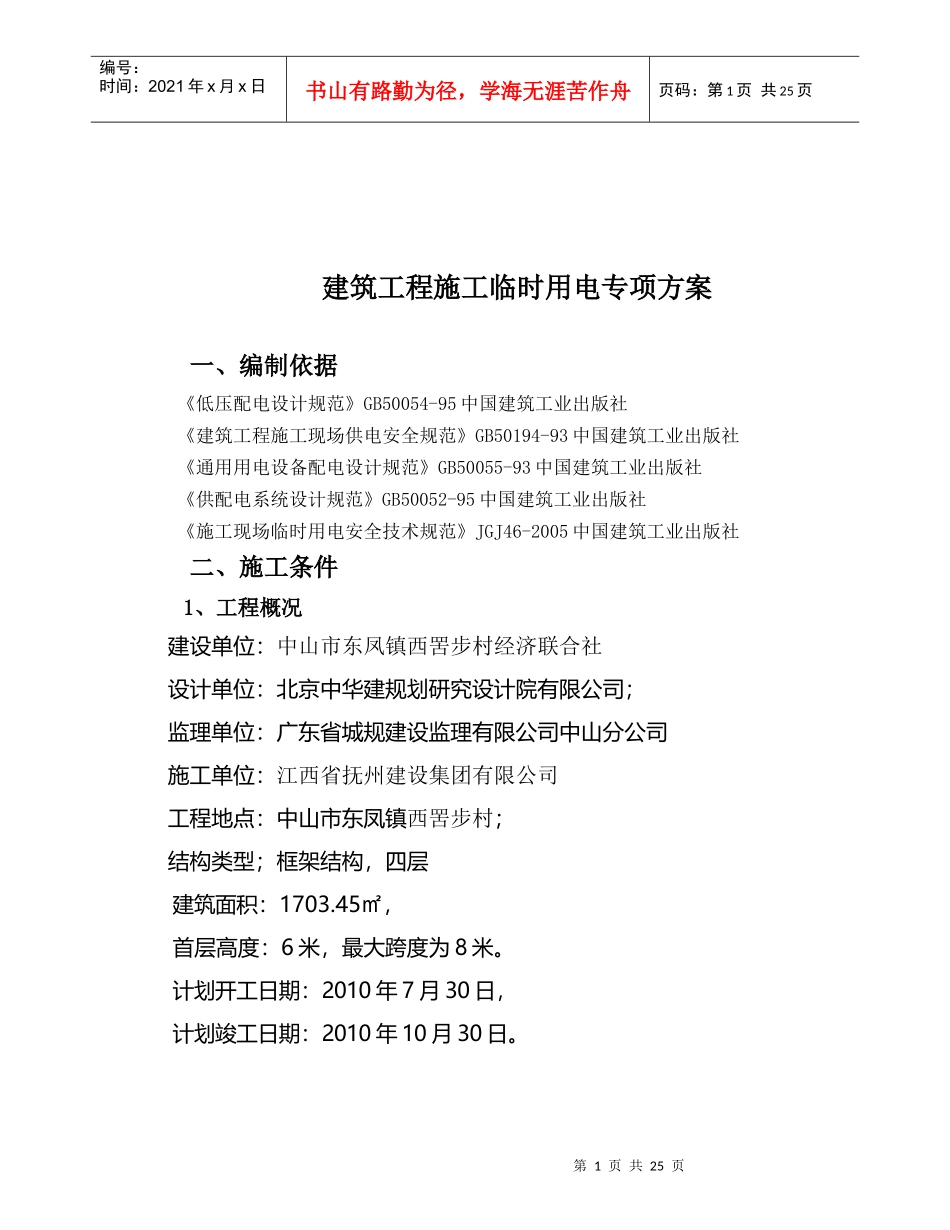

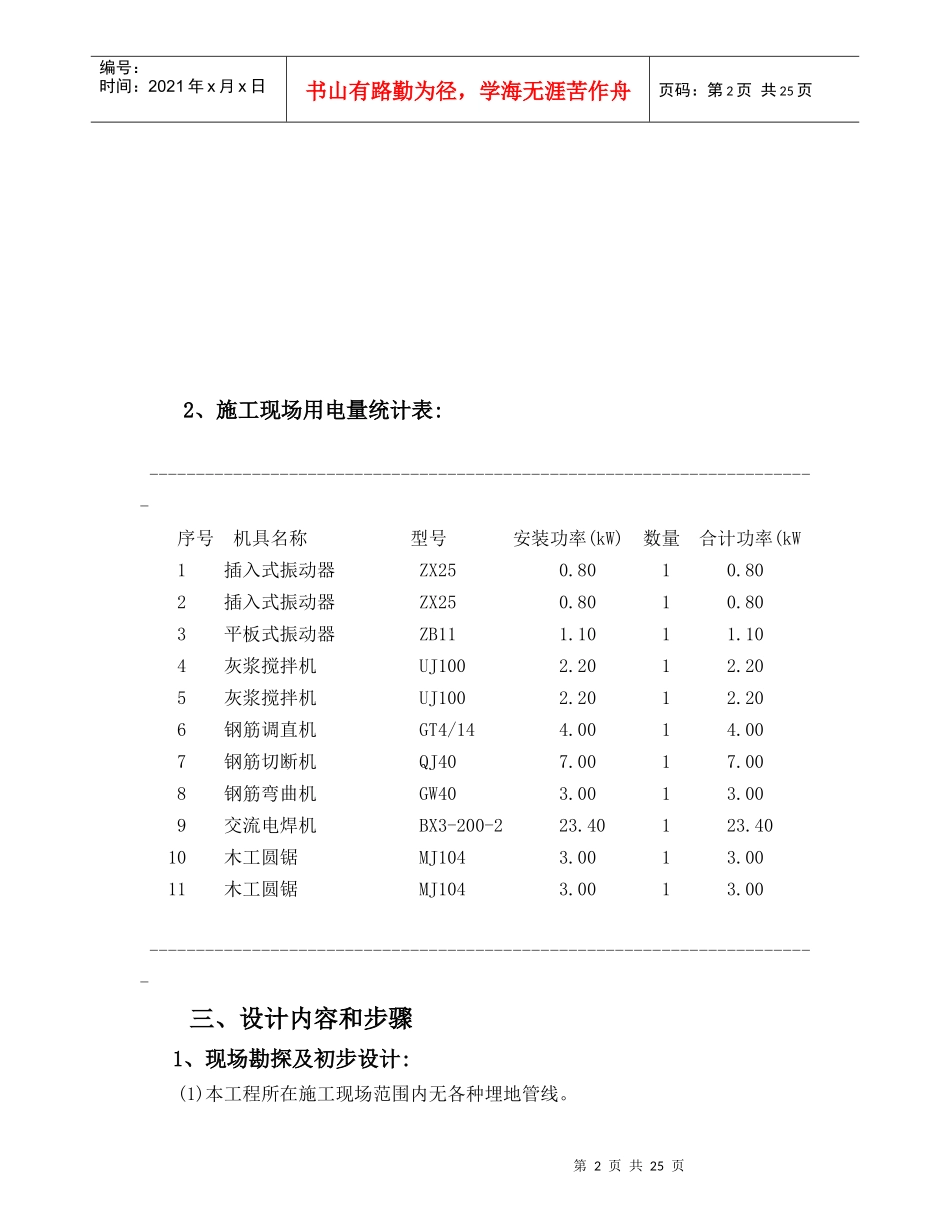

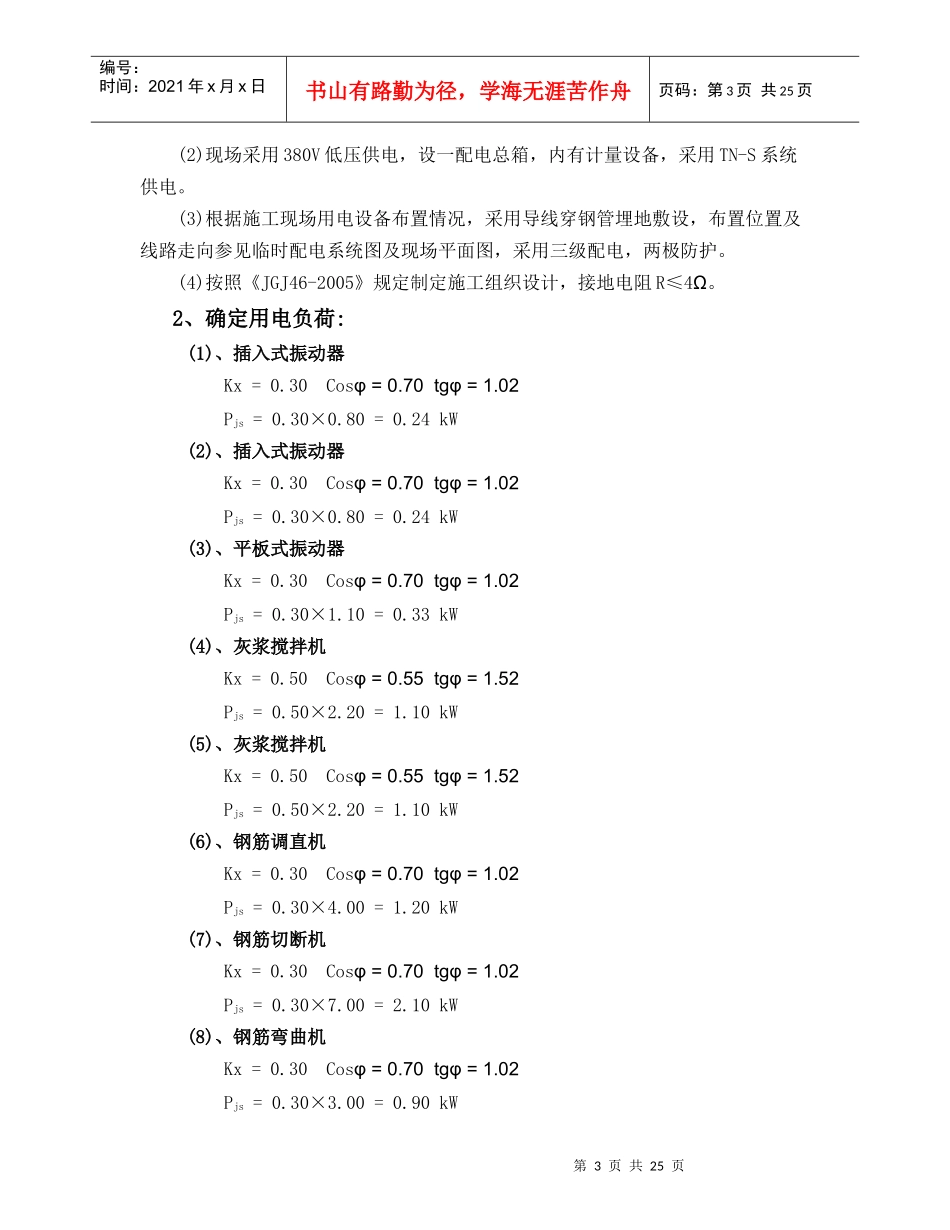

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页建筑工程施工临时用电专项方案一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社二、施工条件1、工程概况建设单位：中山市东凤镇西罟步村经济联合社设计单位：北京中华建规划研究设计院有限公司；监理单位：广东省城规建设监理有限公司中山分公司施工单位：江西省抚州建设集团有限公司工程地点：中山市东凤镇西罟步村；结构类型；框架结构，四层建筑面积：1703.45㎡，首层高度：6米，最大跨度为8米。计划开工日期：2010年7月30日，计划竣工日期：2010年10月30日。第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页2、施工现场用电量统计表:------------------------------------------------------------------------序号机具名称型号安装功率(kW)数量合计功率(kW1插入式振动器ZX250.8010.802插入式振动器ZX250.8010.803平板式振动器ZB111.1011.104灰浆搅拌机UJ1002.2012.205灰浆搅拌机UJ1002.2012.206钢筋调直机GT4/144.0014.007钢筋切断机QJ407.0017.008钢筋弯曲机GW403.0013.009交流电焊机BX3-200-223.40123.4010木工圆锯MJ1043.0013.0011木工圆锯MJ1043.0013.00------------------------------------------------------------------------三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、插入式振动器Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×0.80=0.24kW(2)、插入式振动器Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×0.80=0.24kW(3)、平板式振动器Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×1.10=0.33kW(4)、灰浆搅拌机Kx=0.50Cosφ=0.55tgφ=1.52Pjs=0.50×2.20=1.10kW(5)、灰浆搅拌机Kx=0.50Cosφ=0.55tgφ=1.52Pjs=0.50×2.20=1.10kW(6)、钢筋调直机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×4.00=1.20kW(7)、钢筋切断机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×7.00=2.10kW(8)、钢筋弯曲机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×3.00=0.90kW第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页(9)、交流电焊机Kx=0.35Cosφ=0.40tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.50/1.00)1/2×23.40=16.55kWPjs=Kx×Pe=0.35×16.55=5.79kW(10)、木工圆锯Kx=0.30Cosφ=0.60tgφ=1.33Pjs=0.30×3.00=0.90kW(11)、木工圆锯Kx=0.30Cosφ=0.60tgφ=1.33Pjs=0.30×3.00=0.90kW(12)、总的计算负荷计算，总箱同期系数取Kx=0.90总的有功功率Pjs=Kx×ΣPjs=0.90×(1.40+0.24+0.24+0.33+1.10+1.10+1.20+2.10+0.90+5.79+0.90+0.90)=13.32kVA总的无功功率Qjs=Kx×ΣQjs=0.90×(1.87+0.24+0.24+0.34+1.67+1.67+1.22+2.14+0.92+13.26+1.20+1.20)=21.69kVA总的实在功率Sjs=(Pjs2+Qjs2)1/2=(13.322+21.692)1/2=25.45kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=25.45/(1.732×0.38)=38.67A3、选择变压器:选择根据计算的总的视在功率选择SL7-63/10型三相电力变压器，它的容量为63.00kVA>25.45kVA能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。4、选择总箱的进线截面及进线开关:(1)选择导线截面：上面已经计算出总计算电流Ijs=38.67A，查表得室外架空线路35°C时铝芯塑料...
