上海某钢管扣件式装修用脚手架施工方案2_secretVIP免费

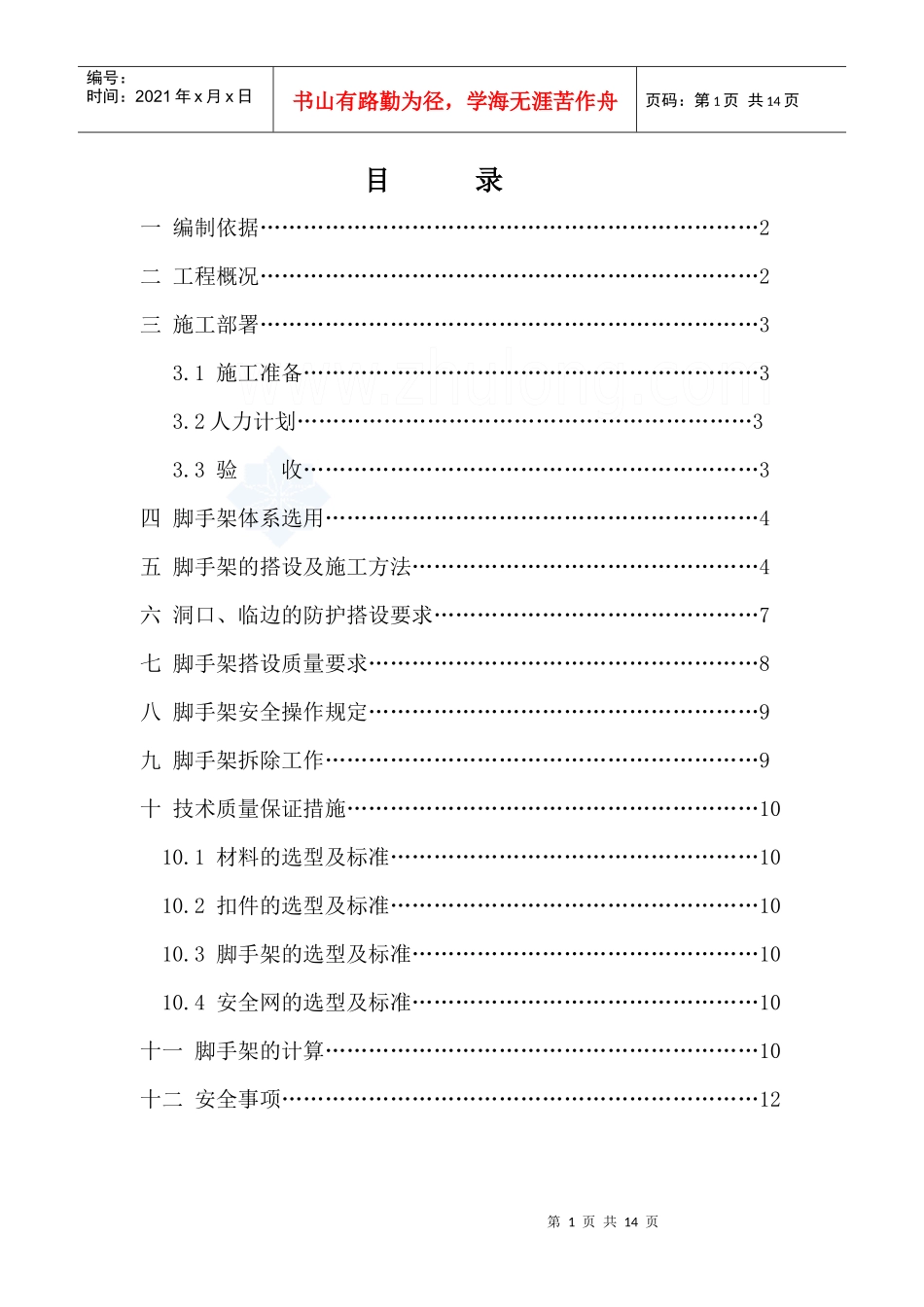

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页目录一编制依据……………………………………………………………2二工程概况……………………………………………………………2三施工部署……………………………………………………………33.1施工准备………………………………………………………33.2人力计划………………………………………………………33.3验收………………………………………………………3四脚手架体系选用……………………………………………………4五脚手架的搭设及施工方法…………………………………………4六洞口、临边的防护搭设要求………………………………………7七脚手架搭设质量要求………………………………………………8八脚手架安全操作规定………………………………………………9九脚手架拆除工作……………………………………………………9十技术质量保证措施…………………………………………………1010.1材料的选型及标准……………………………………………1010.2扣件的选型及标准……………………………………………1010.3脚手架的选型及标准…………………………………………1010.4安全网的选型及标准…………………………………………10十一脚手架的计算……………………………………………………10十二安全事项…………………………………………………………12第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页第一章：编制依据1、《建筑施工脚手架实用手册》2、根据甲方提供设计图纸3、建筑结构静力计算手册4、建筑结构荷载规范GB50009-20015、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001第二章：工程概况1、本工程位于上海市浦东新区华夏西路5677号，地上五层，建筑总高度14米，施工单位为上海室内装饰（集团）有限公司。2、主要材料用量表序号名称数量备注1钢管12500mGB2扣件直角扣件35000个GB对接扣件8000个GB旋转扣件800个GB34扎丝120kg14＃5竹笆3000张63、作业条件：1）、地基必须处理过，且要符合施工组织设计的计算要求。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页2）、需搭设脚手架的范围，场地清理干净。3）脚手架施工组织设计须经公司部门及现场监理审批通过。第三章：施工部署1、施工准备1）材料进场计划：随工程进度，且高出工程进度一层备料。2）人员培训：所有进场的架子工必须持证上岗（上岗证以报监理），且经过严格安全教育。2、动力计划序号名称人数备注1架子工8必须持证2杂工43、验收（严格控制工序中检查）序号项目技术要求允许偏差（mm）检查方法与工具1立柱垂直度H=70mH/600±100经纬仪2间距步距偏差柱距偏差排距偏差±20±50±20钢尺3剪力撑倾斜角45°—60°角尺4脚手板外伸长度（对接）100≤a≤150卷尺第四章：脚手架体系选用1、脚手架采用钢管扣件式脚手架，脚手架搭设高度11.5米。2、根据本工程现场实际施工情况，为确保工程的施工安全和进度,第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页本工程采用装修脚手架，脚手架的骨架部分均采用外径48mm、壁厚3.5mm的Q235型无缝焊接钢管。脚手架立杆横向间距为0.8m，纵向间距为1.5m，步距为1.8m。每步满铺木跳板作为施工脚手板。3、所有的满堂脚手架作为施工期间的防护脚手架，又作为维修期间的维修架子，脚手架的施工均布荷载不得超个200kg/m。第五章：脚手架的搭设及施工方法一脚手架搭设1、根据施工要求，脚手架采用钢管扣件式脚手架，脚手架宽度为0.8m，立杆间距1.5m，大横杆间距1.8m。2、搭设顺序：竖内立杆同时安扫地杆和大横杆→搭设水平杆→设置剪刀撑→铺脚手板→栏杆。3、脚手架每根钢管的固定扣件不应少于2个。斜撑钢管连接扣件不能少于三个，脚手架必须配合施工进度搭设，一次搭设高度高出操作层不宜大于一步架。4、搭设立杆的要求：（1）外径不同的钢管不应混合使用，钢管与竹、木不得混合使用；（2）底部立杆必须采用不同长度的钢管，立杆的连接...
