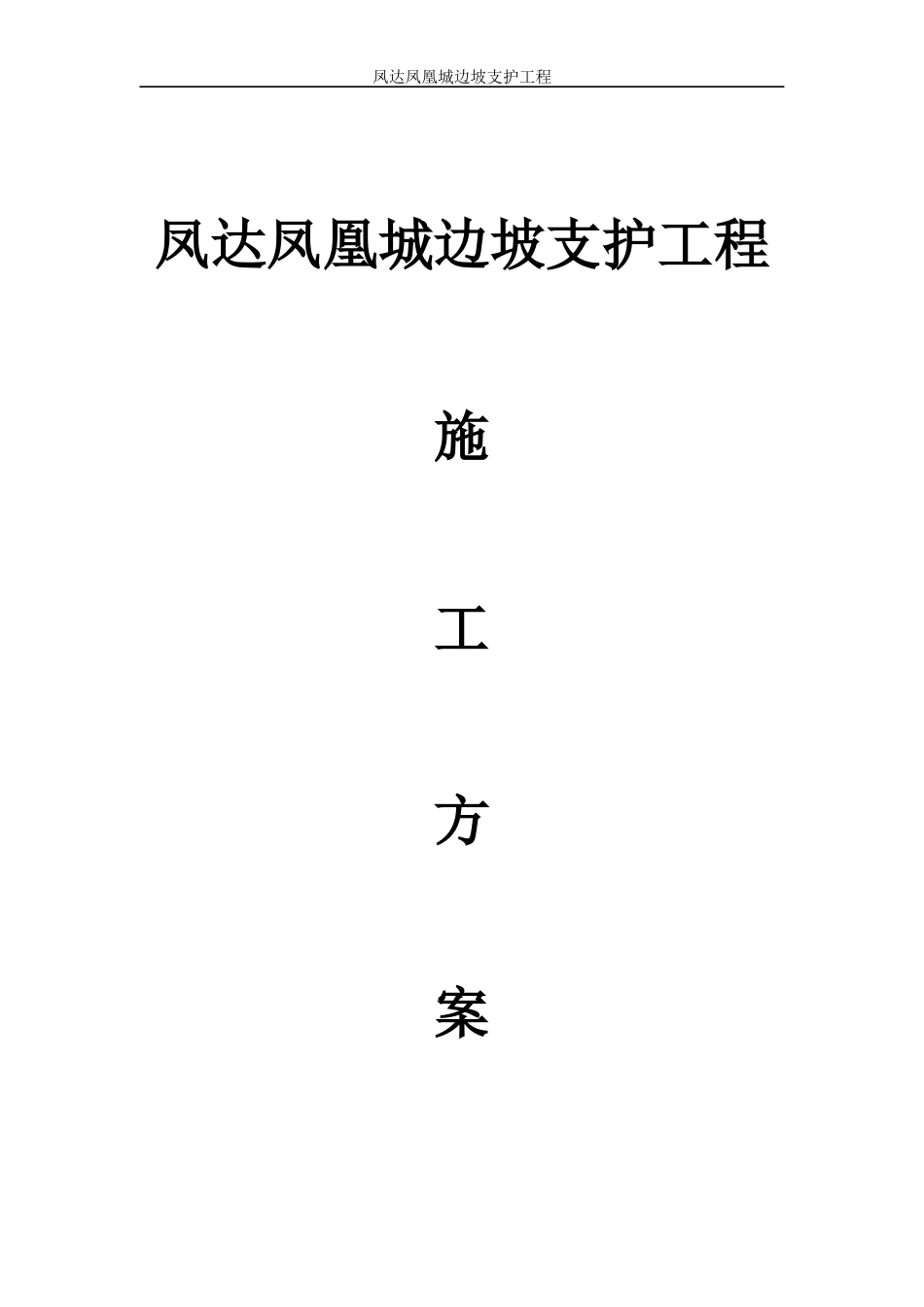

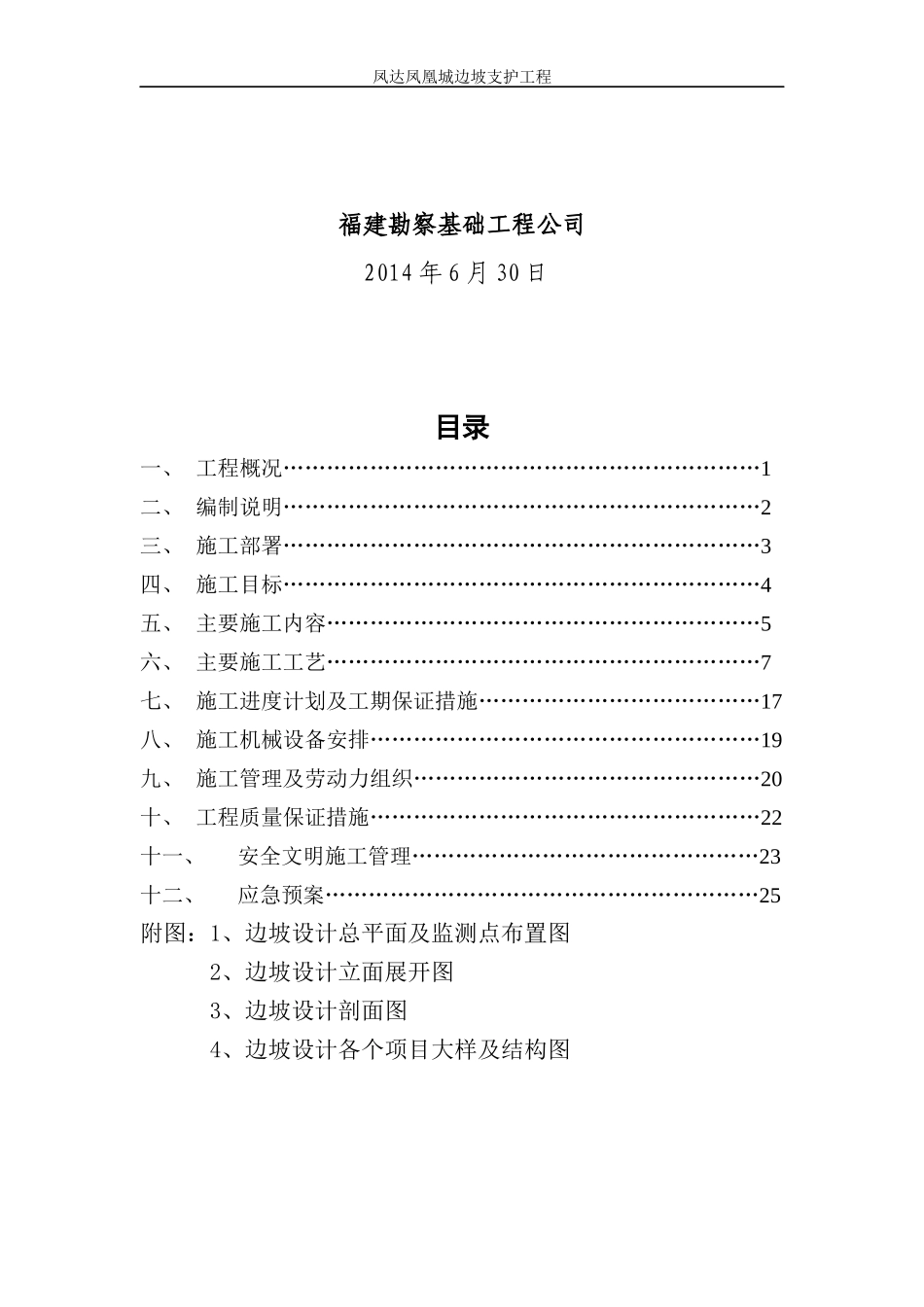

凤达凤凰城边坡支护工程凤达凤凰城边坡支护工程施工方案凤达凤凰城边坡支护工程福建勘察基础工程公司2014年6月30日目录一、工程概况…………………………………………………………1二、编制说明…………………………………………………………2三、施工部署…………………………………………………………3四、施工目标…………………………………………………………4五、主要施工内容……………………………………………………5六、主要施工工艺……………………………………………………7七、施工进度计划及工期保证措施…………………………………17八、施工机械设备安排………………………………………………19九、施工管理及劳动力组织…………………………………………20十、工程质量保证措施………………………………………………22十一、安全文明施工管理…………………………………………23十二、应急预案……………………………………………………25附图：1、边坡设计总平面及监测点布置图2、边坡设计立面展开图3、边坡设计剖面图4、边坡设计各个项目大样及结构图凤达凤凰城边坡支护工程第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页第一章、工程概况一、工程概况场地位于莆田市城厢区龙桥街道办事处镜内，荔城北路东侧，其东侧为莆田学院新建教师公寓，南侧与一期商住区相邻，边坡的西端与莆田泰安和成天下建设项目边坡（以治理）相接，北侧为凌云峰山体。该边坡工程为人工开挖形成，坡脚为拟建停车场合绿化景观用地，坡顶为莆田学院场地，东侧局部为2栋7层框架结构的住宅楼（浅基础），距离坡顶线最小距离约8m。为保证周边建（构）筑物的正常使用和周边安全，必须采取支护措施对该边坡工程进行治理。该边坡总长度约为400m，支护高度约为14～38m，根据场地地质条件和周边环境，采用预应力锚索框架梁和喷锚等作为支护结构体系，确保边坡和坡脚建（构）筑物的安全和使用。二、施工场地的地层地质情况1、碎块状强风化凝灰熔岩：黄褐色、灰黄色、灰色，凝灰质结构，块状或碎裂状结构，主要由火山碎屑物和熔岩基质组成，风化裂隙很发育。岩石坚硬程度为软岩，掩体完整程度为破碎，岩体基本质量等级为Ⅴ级，边坡岩体类型为Ⅵ类。2、中风化凝灰熔岩：灰白色、灰色、灰黄色，凝灰质结构，块状构造。岩芯呈短柱状、碎块状，风化裂隙发育，裂隙间多呈闭合～微张状，裂隙间为钙质、硅质或铁质充填，岩石坚硬程度为软硬岩，岩体基本质量等级为Ⅳ～Ⅲ级，边坡岩体类型为Ⅲ类。详细资料见《岩土工程勘察报告》。三、水文地质条件1、场地内地下水主要赋存于深部基岩裂隙水，含水量一般。该边坡为人工采石爆破挖掘形成，坡面大部分基岩裸露，表层植被稀少，大气降水绝大部分渗入边坡体内，对边坡体产生不良影响。四、基坑支护型式由于场地岩土介质的复杂性和不确定性，设计参数难以准确确定，该边坡工程采用动态设计法，根据施工现场的地质情况、施工情况、应力和变形等监测信息，必要时对设计进行校核、修改和补充。综合考虑该场地工程地质及水第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页文地质条件、周边建筑、环境控制条件，边坡支护结构、排泄水及坡面绿化系统方案如下：1、边坡支护结构：a.K1+0~K1+11段边坡为一级支护，高度为14~15m，采用喷锚支护；K1+11~K1+160、K1+280~K1+338段边坡分二级支护，第一级高度为13~15m，采用喷锚支护；第二级高度为0~16m，采用预应力锚索框架梁支护；K1+160~K1+280段边坡分三级支护，第一级高度为9~15m，采用喷锚支护；第二级高度为16m，第三级高度为6~9m，采用预应力锚索框架梁支护；K1+340~K1+406段边坡为一级支护，高度约为10m，采用预应力锚索框架梁支护。b．锚索框架梁内：K1+110~K1+406段采用内挂Φ8@200×200钢筋网100厚C80厚喷砼封闭。2、边坡排泄水系统：a．坡脚排水沟结合场地排水系统统一设置。b．坡顶应统一布置截水措施，防止地表水渗入坡体或沿坡面渗流。c．边坡坡体内应设置Φ80软式透水管，上斜10%，长度以进入潜在滑裂面2米为准。d．...
