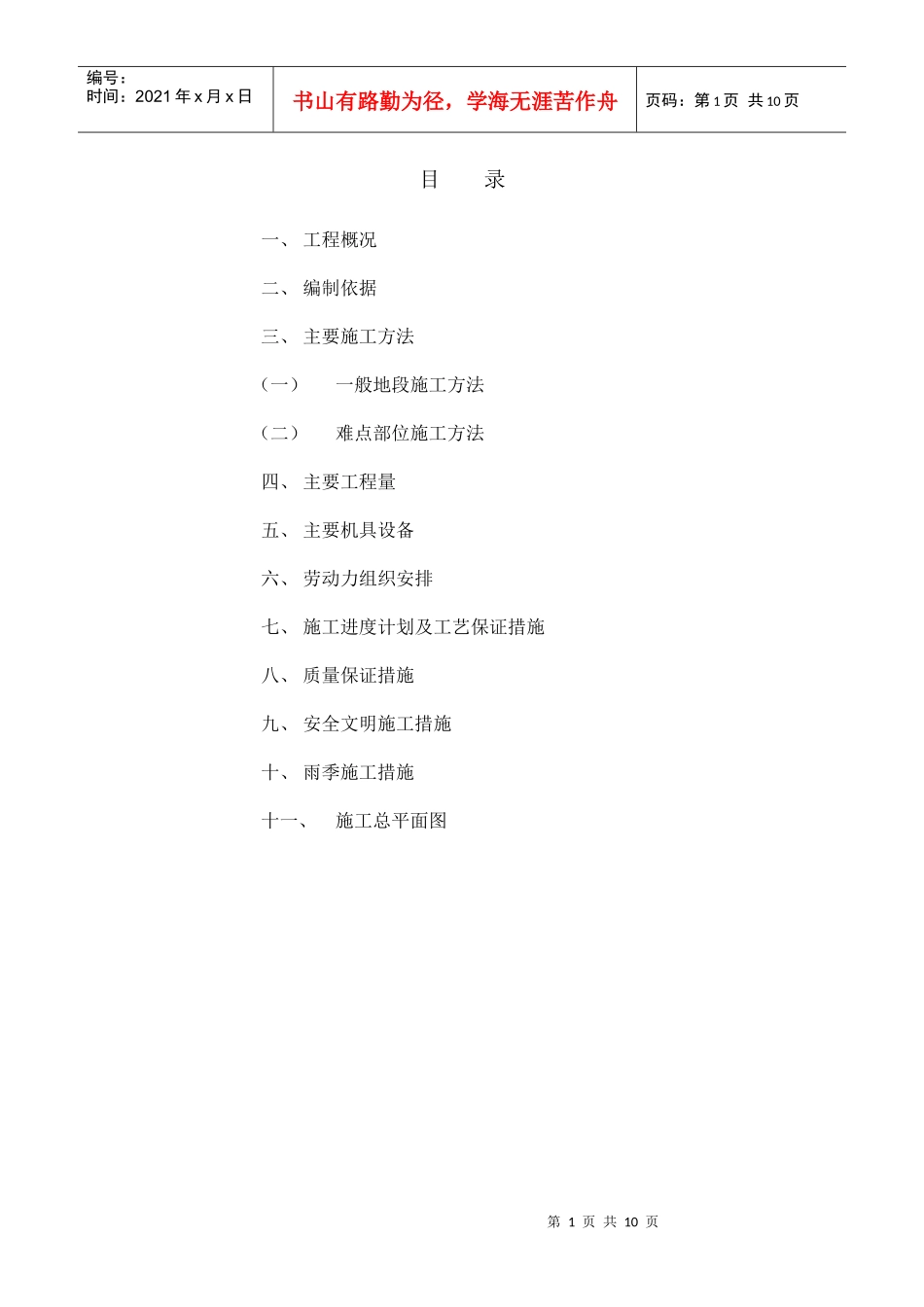

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页目录一、工程概况二、编制依据三、主要施工方法（一）一般地段施工方法（二）难点部位施工方法四、主要工程量五、主要机具设备六、劳动力组织安排七、施工进度计划及工艺保证措施八、质量保证措施九、安全文明施工措施十、雨季施工措施十一、施工总平面图第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页一、工程概况DN1400给水管道安装工程，桩号1+600~3+225段。管道由公司段门前起，沿止，全长1625米。桩号1+600~2+450+管线距规划路中心线11米，桩号2+487.5~3+068管线路由距规划路中心线4米。桩号3+081~3+225管线路由距外环河桥北侧桥榜15米。沿线下返穿越外环河1处，下返穿越DN200双排热力管1处，穿越外环线公路一处。沿线共设DN1600蝶阀二处，DN600支线一处，DN800人孔放气8处，DN100放气三处。该工程管材采用DN1400钢管，材质为Q235B，管道采用焊接连接，焊缝等级为Ⅲ级。管道管顶覆土≥1.0米。管道以水为介质进行强度及严密性试压。强度试验压力为0.9Mpa，钢管外防腐：采用环氧煤沥青特加强防腐，钢管内防腐：采用环氧涂料特加强级。钢管内、外（包括接口）防腐由建设单位委托其他单位施工。该工程前期拆迁工作由甲方负责。该工程质量目标为优良。二、编制工作1、供水工程施工图（津塘二线第一段管道设计）2、2001年5月18日设计交底会议内容3、GB50268—97《给谁排水管道工程施工及验收规范》4、GB50235—97《工业金属管道工程施工及验收规范》5、GB50236—98《现场设备、工业管道焊接工程施工及验收规范》6、给水排水标准图集7、工程集团有限公司编制的《给水、煤气、热力钢管焊接工序作业指导书》（Z/GJS001-98）8、工程集团有限公司编制的《室外给水、燃气管道工程系统作业指导书》（Z/GJS008-98）9、工程集团有限公司编制的《给水、燃气、供热管道安装工序作业指导书》（Z/GJS007-98）10、现场勘查结果三、主要施工方法（1）一般地段施工方法1、施工准备1）图纸会审熟悉图纸主要是摸清建设规模和工艺流程、主要材料、技术标准和质量要求、以及坐标和标高等，充分了解设计要求及对施工的要求、各专业之间有无矛盾等问题。2）原始资料的复核工程开工前由项目负责人组织有关人员勘察现场，对照图纸清点统计管线沿途的地上、地下障碍物，必要时挖深坑确定障碍物具体位置和埋深，汇总后报甲方办理拆迁工作，同时做好原始记录。3）物资准备根据施工进度计划安排，按照设计图纸与施工组织设计中要求组织好管材、管件进场工作，以及各施工机械的进场，同时做好防雨、防盗措施。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页4）劳动力组织准备开工前按施工组织设计中要求及时组织具有多年施工经验的专业施工技术人员及专业施工队伍进场。5）施工现场准备开工前，做好“三通一平”。其中电源尽量借用附近单位电源并自备移动式发电机作为施工备用电源。2、测量放线由规划局测绘员负责定线、验线，施工测量人员要认真熟悉图纸，勘察现场，了解管线各部位尺寸，依据测绘院定线位置，准确放出管中心线，并在起点、终点、节点、拐点等处设中心柱，中心柱应设有明显标志，必要时应栓柱记录。以上中心柱如相邻两柱距离较长，应每隔50米加设一个中心柱，过障碍、外环线等特殊地段应视具体情况加设中心柱，管道中心线放出后，再根据开槽宽度放出开槽边线。管道高程控制应根据测绘院提供的水准点，每150米引测一临时水准点，并设在稳固、不已破坏的地方，使用前必须经闭合标准要求方可使用。测量人员必须履行符合制度，同时做好原始记录。管道中心线，临时水准点须在放出、测试后经监理工程师和有关部门共同复验确认无误后，方可作为整个施工期间的测量依据。3、运管、摆管管材、管件分别由我公司制管厂负责运至施工现场，沿路北侧摆放一字排开。其中各种管件按图纸要求对应摆放，过河、过路等特殊地段不能一字徘管的，应集中存放再二次倒运。运输管子的车体要有鞍座固定，保证安全、掉放管材时管端...
