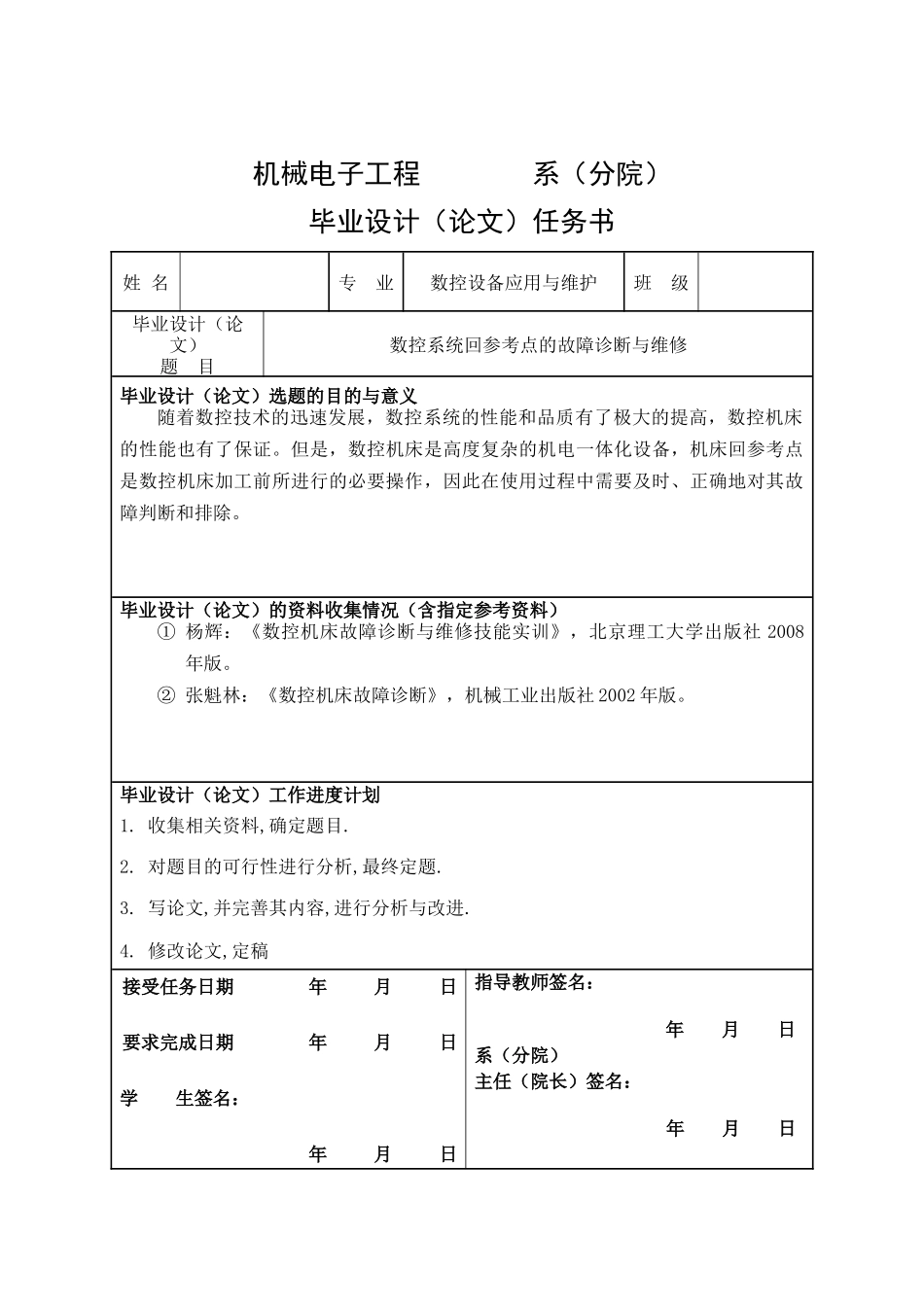

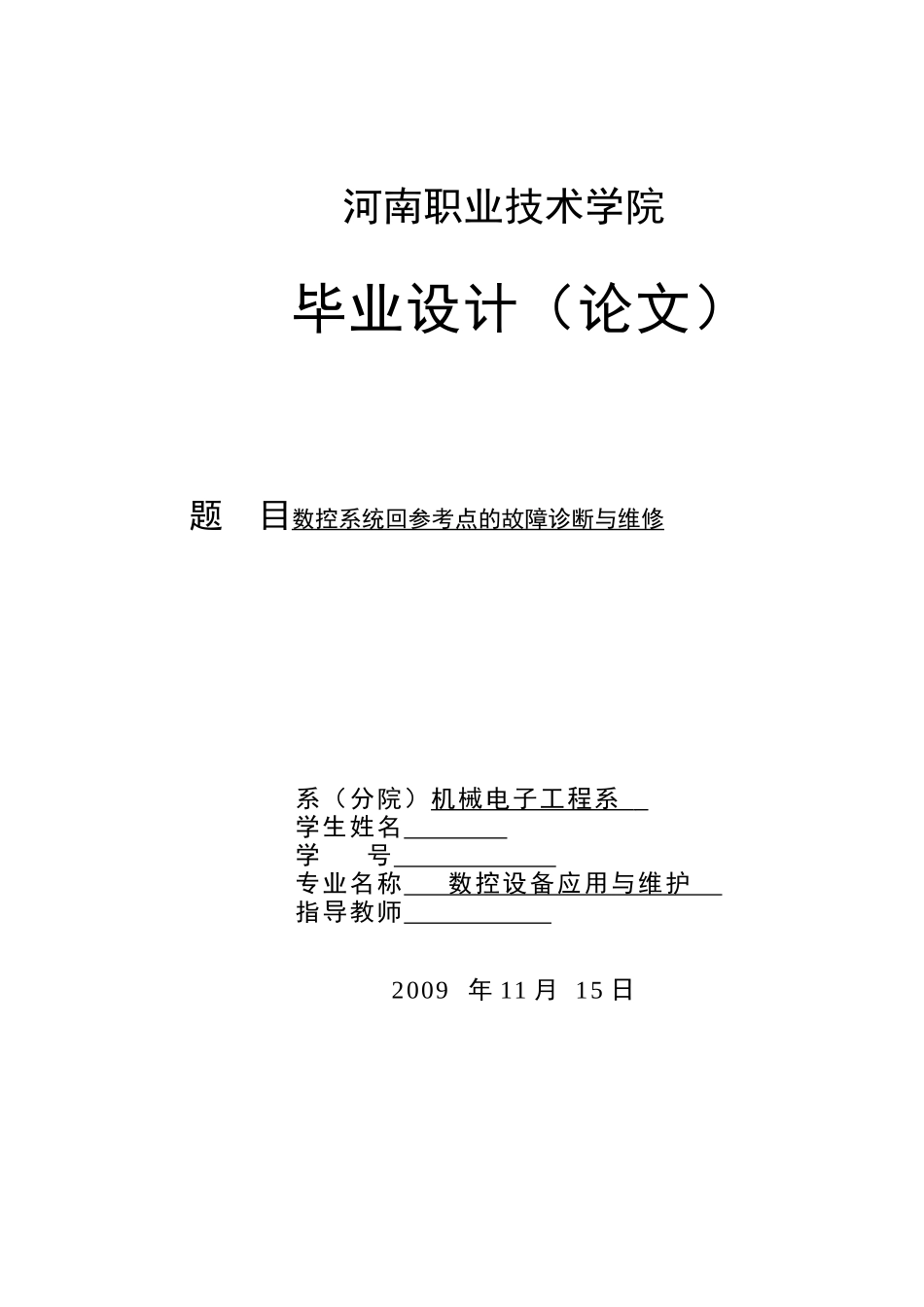

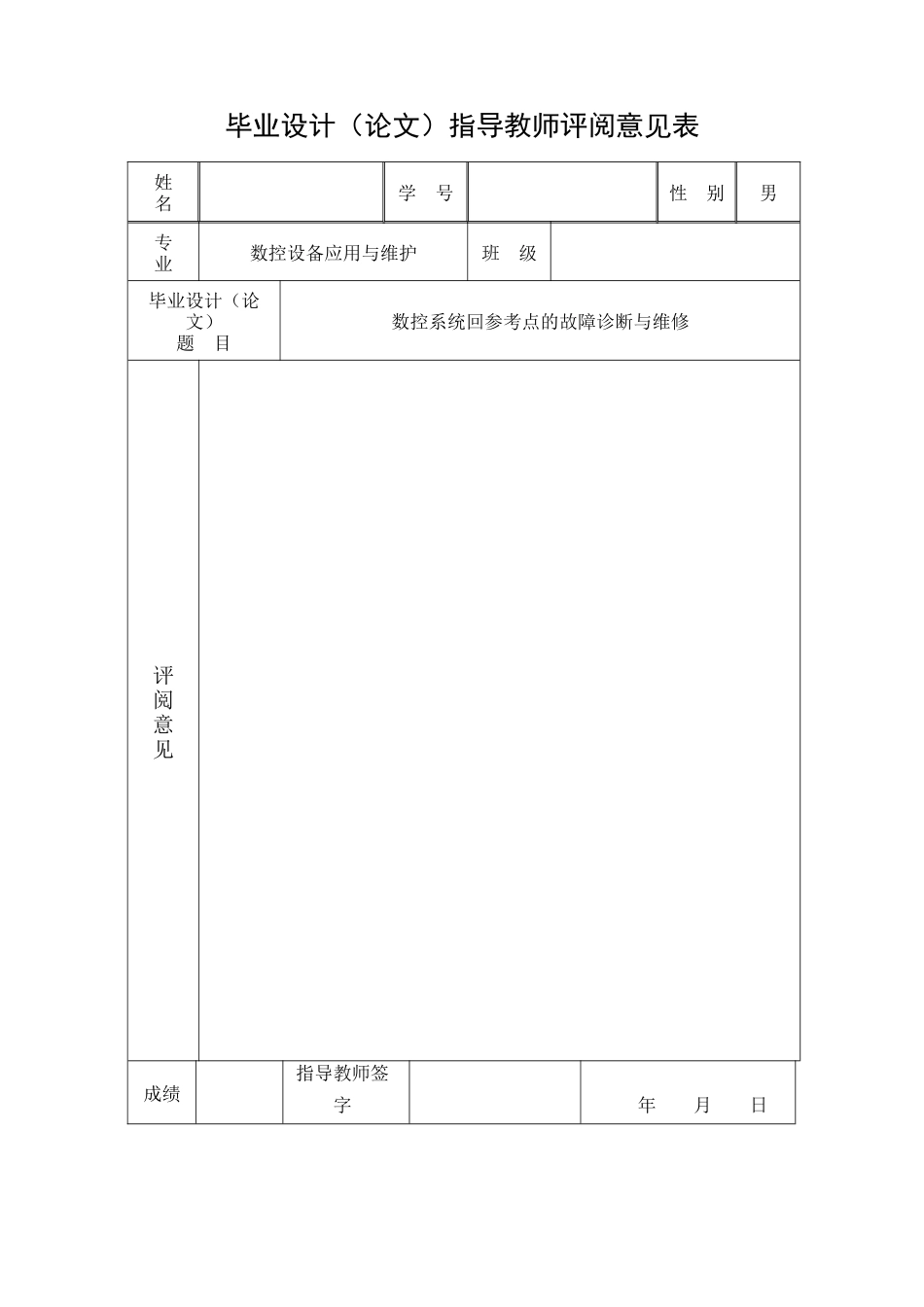

河南职业技术学院毕业设计（论文）题目数控系统回参考点的故障诊断与维修系（分院）机械电子工程系学生姓名学号专业名称数控设备应用与维护指导教师2009年11月15日机械电子工程系（分院）毕业设计（论文）任务书姓名专业数控设备应用与维护班级毕业设计（论文）题目数控系统回参考点的故障诊断与维修毕业设计（论文）选题的目的与意义随着数控技术的迅速发展，数控系统的性能和品质有了极大的提高，数控机床的性能也有了保证。但是，数控机床是高度复杂的机电一体化设备，机床回参考点是数控机床加工前所进行的必要操作，因此在使用过程中需要及时、正确地对其故障判断和排除。毕业设计（论文）的资料收集情况（含指定参考资料）①杨辉：《数控机床故障诊断与维修技能实训》，北京理工大学出版社2008年版。②张魁林：《数控机床故障诊断》，机械工业出版社2002年版。毕业设计（论文）工作进度计划1.收集相关资料,确定题目.2.对题目的可行性进行分析,最终定题.3.写论文,并完善其内容,进行分析与改进.4.修改论文,定稿接受任务日期年月日要求完成日期年月日学生签名：年月日指导教师签名：年月日系（分院）主任（院长）签名：年月日毕业设计（论文）指导教师评阅意见表姓名学号性别男专业数控设备应用与维护班级毕业设计（论文）题目数控系统回参考点的故障诊断与维修评阅意见成绩指导教师签字年月日毕业设计（论文）答辩意见表姓名学号性别男专业数控设备应用与维护班级毕业设计（论文）题目数控系统回参考点的故障诊断与维修答辩时间地点答辩小组成员姓名职称学历从事专业组长成员秘书答辩小组意见答辩成绩：答辩小组组长签名：年月日数控系统回参考点的故障诊断与维修摘要：数控机床的参考点又称机床原点或机床零点，是机床机械原点和电器原点相重合的点。数控机床回参考点的准确性，不但影响机床的称定性，更影响加工精度及加工尺寸的德定性；是工件坐标系的原始参照系，参考点确定后，工件坐标系随之建立，因此，数控机床回参考点是数控技术的重要内容。关键词：参考点回零数控机床精度诊断维修随着数控技术的迅速发展，数控系统的性能和品质有了极大的提高，数控机床的性能也有了保证。但是，数控机床是高度复杂的机电一体化设备，机床回参考点是数控机床加工前所进行的必要操作，因此在使用过程中需要及时、正确地对其故障判断和排除。一、回参考点的原理按机床检测元件检测原点信号方式的不同，返回机床参考点的方法有两种，即栅点法和磁开关法。在栅点法中，检测器随着电动机一转信号同时产生一个栅点或一个零位脉冲；在机械本体上安装一个减速挡块及一个减速开关，当减速挡块压下减速开关时，伺服电动机减速到接近原点速度运行。当减速挡块离开减速开关时，即释放开关后，数控系统检测到的第一个栅点或零位信号即为原点。在磁开关法中，在机械本体上安装磁铁及磁感应原点开关或者接近开关，当磁感应开关或接近开关检测到原点信号后，伺服电动机立即停止运行，该停止点被认作原点。栅点法的特点是如果接近原点速度小于某一特定值，则伺服电动机总是停止于同一点，也就是说，在进行回原点操作后，机床原点的保持性好。磁开关法的特点是软件及硬件简单，但原点位置随着伺服电动机速度的变化而成比例的漂移，即原点不确定，目前，大多数机床采用栅点法。栅点法中，按照检测元件的不同分为以绝对脉冲编程器方式归零和以增量脉冲编程器方式归零。在使用绝对脉冲编码器作为测量测量反馈元器件的系统中，机床调试时第一次开机后，通过参数设置配合机床回零操作调整到合适的参考点后，只要绝对编码器的后备电池有效，此后每次开机，不必进行回参考点操作。在使用增量脉冲编码器的系统中，回参考点用两种方式，一种开机后在参考点回零模式下直接回零；另一种是在储存器模式下，第一次开机手动回参考点，以后均可用G代码方式回零。二、返回参考点的方式（一）手动回原点时，回原点轴先以参数设置的快速移动速度向原点方向移动；当减速挡块压下原点减速开关时，回原点轴减速到系统参数设置的较慢参考点定位速度，继续向前移动；当减速开关被释放后，数控系统开始检测编码器的栅点或零脉...
