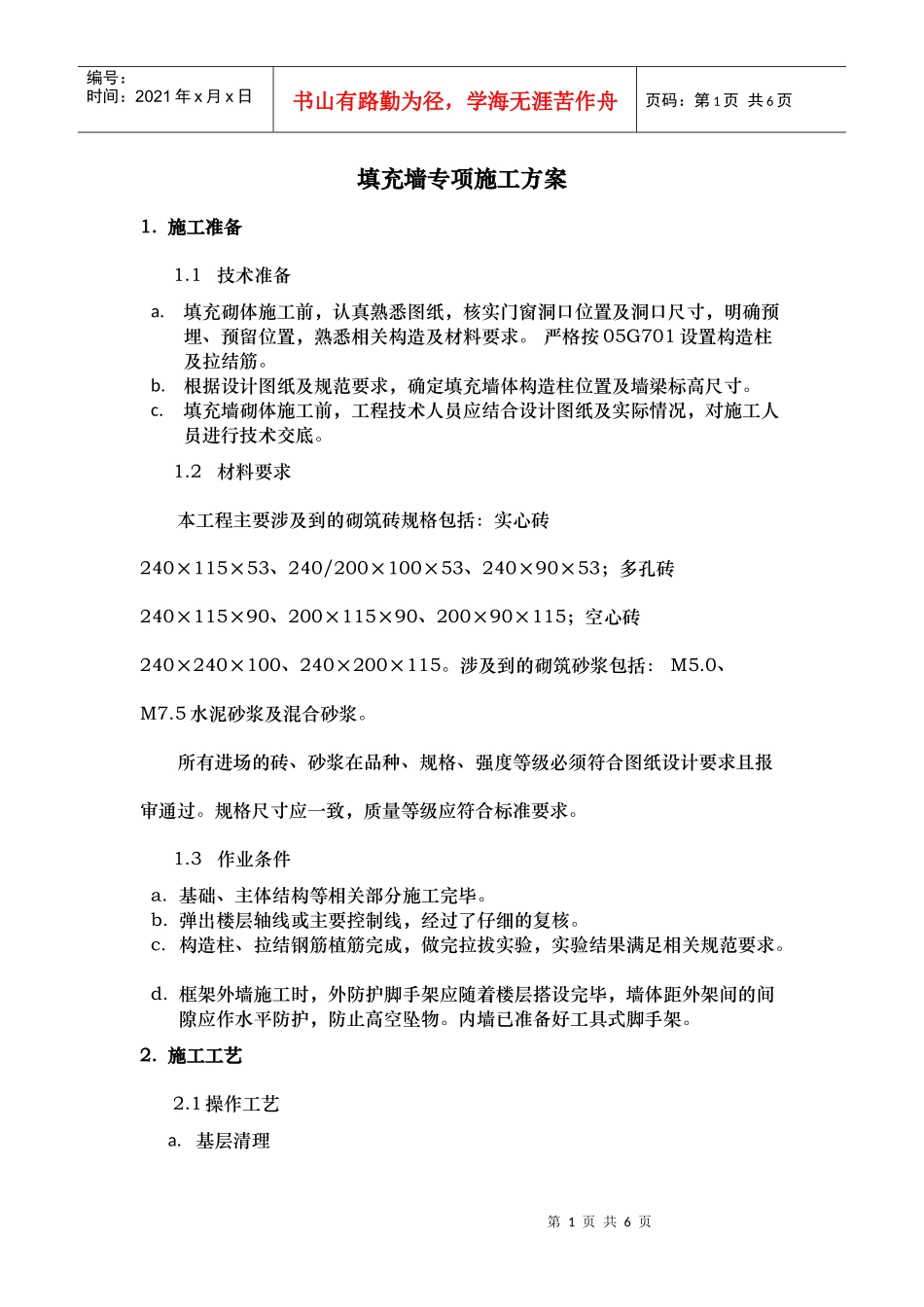

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页填充墙专项施工方案1.施工准备1.1技术准备a.填充砌体施工前，认真熟悉图纸，核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，熟悉相关构造及材料要求。严格按05G701设置构造柱及拉结筋。b.根据设计图纸及规范要求，确定填充墙体构造柱位置及墙梁标高尺寸。c.填充墙砌体施工前，工程技术人员应结合设计图纸及实际情况，对施工人员进行技术交底。1.2材料要求本工程主要涉及到的砌筑砖规格包括：实心砖240×115×53、240/200×100×53、240×90×53；多孔砖240×115×90、200×115×90、200×90×115；空心砖240×240×100、240×200×115。涉及到的砌筑砂浆包括：M5.0、M7.5水泥砂浆及混合砂浆。所有进场的砖、砂浆在品种、规格、强度等级必须符合图纸设计要求且报审通过。规格尺寸应一致，质量等级应符合标准要求。1.3作业条件a.基础、主体结构等相关部分施工完毕。b.弹出楼层轴线或主要控制线，经过了仔细的复核。c.构造柱、拉结钢筋植筋完成，做完拉拔实验，实验结果满足相关规范要求。d.框架外墙施工时，外防护脚手架应随着楼层搭设完毕，墙体距外架间的间隙应作水平防护，防止高空坠物。内墙已准备好工具式脚手架。2.施工工艺2.1操作工艺a.基层清理第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页在砌筑砖体前应对墙基层进行清理，将楼层上的浮浆、灰尘清扫冲洗干净，并浇水使基层湿润。b.施工放线根据楼层中的控制轴线，事先测放出每一楼层墙体的主控线、楼层建筑标高控制线1m线和门窗洞口的位置线。施工放线完成后，认真检查。c.植构造柱、墙体拉结钢筋构造柱植筋根数按下图要求设置：拉结筋每500mm高设一道，每道设2φ6钢筋，钢筋长度=700mm且不小于1/5墙体长度+100mm。关于植筋的相关做法详Sub-1B(MC)-036植筋施工方案。d.浇筑混凝土翻边根据施工设计总说明中”所有有水房间如厨房，卫生间等楼板四周除门洞外，应作混凝土翻边，高度不小于200”的要求，在厨房，卫生间等有水房间四周作200mm高C20混凝土翻边，厚度同墙宽。如下图所示。e.砖墙砌筑1)砖应提前1～2d浇水湿润，湿润程度达到含水率10％～15％为宜；不宜在砌筑时临时浇水，严禁干砖上墙，严禁在砌筑后向砖墙冲水。冬期施工防止砖块浇水形成薄冰。2)根据施工设计总说明中”所有轻质砌体和空心砖砌体下部均作页岩实心砖翻边，高度不小于200”的要求，隔墙下设置200mm高的页岩实心砖翻边，厚度同墙宽。如下图所示：第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页3)挂线：砌筑时，采用单面外手挂线，可照顾砖墙两面成平整。如果长墙几个人同时砌筑共享一根通线，中间应设支线点，小线要拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺。4)砌砖：①砌筑时填充墙必须遵循“反砌”原则，每皮砌块底部朝上砌筑，上下皮应对孔错缝搭砌，搭砌长度一般为砌块长度的1／2。灰缝应横平竖直，砂浆饱满。砌砖时随手将挤出的砂浆刮去，通过对砖的挤揉使砂浆进入砖竖缝内，并使砂浆粘结饱满，增加砖体间的粘结能力。操作时要经常进行自检，如有偏差，应随时纠正，严禁事后采用撞砖纠正。砌筑时按“Sub-1B(MC)-176混凝土预制块留设方案”的要求留设混凝土预制块。②砖缝宽度：水平灰缝厚度为8～12mm，确保灰缝砂浆粘结饱满度达80％以上。竖向灰缝宽度应控制在8～12mm，在水平铺灰时，竖缝要添灰堵实，不产生透缝现象。③砖墙砌筑时除设置构造柱的部位外，墙体的转角处和交接处应同时砌筑。④墙体一般不留槎，如必须留置临时间断处，应砌成斜槎，烧结普通砖砌体的斜槎长度不应小于高度的2／3。⑤砌体接槎时，必须将接槎处的表面清理干净，浇水湿润，并应填实砂浆，保持灰缝平直。⑥设计墙体上应预埋、预留的构造，应随砌随留、随复核，确保位置正确构造合理。f.构造柱1)内外墙交接处、外墙转角处；相邻隔墙或框架柱的间距＞4m时，墙段内增设构造柱，间距应≤2.5m；门窗洞＞1.5m的洞口两侧，设置钢筋混凝土边框，门窗洞＞2.1m的洞口两侧，设置...
