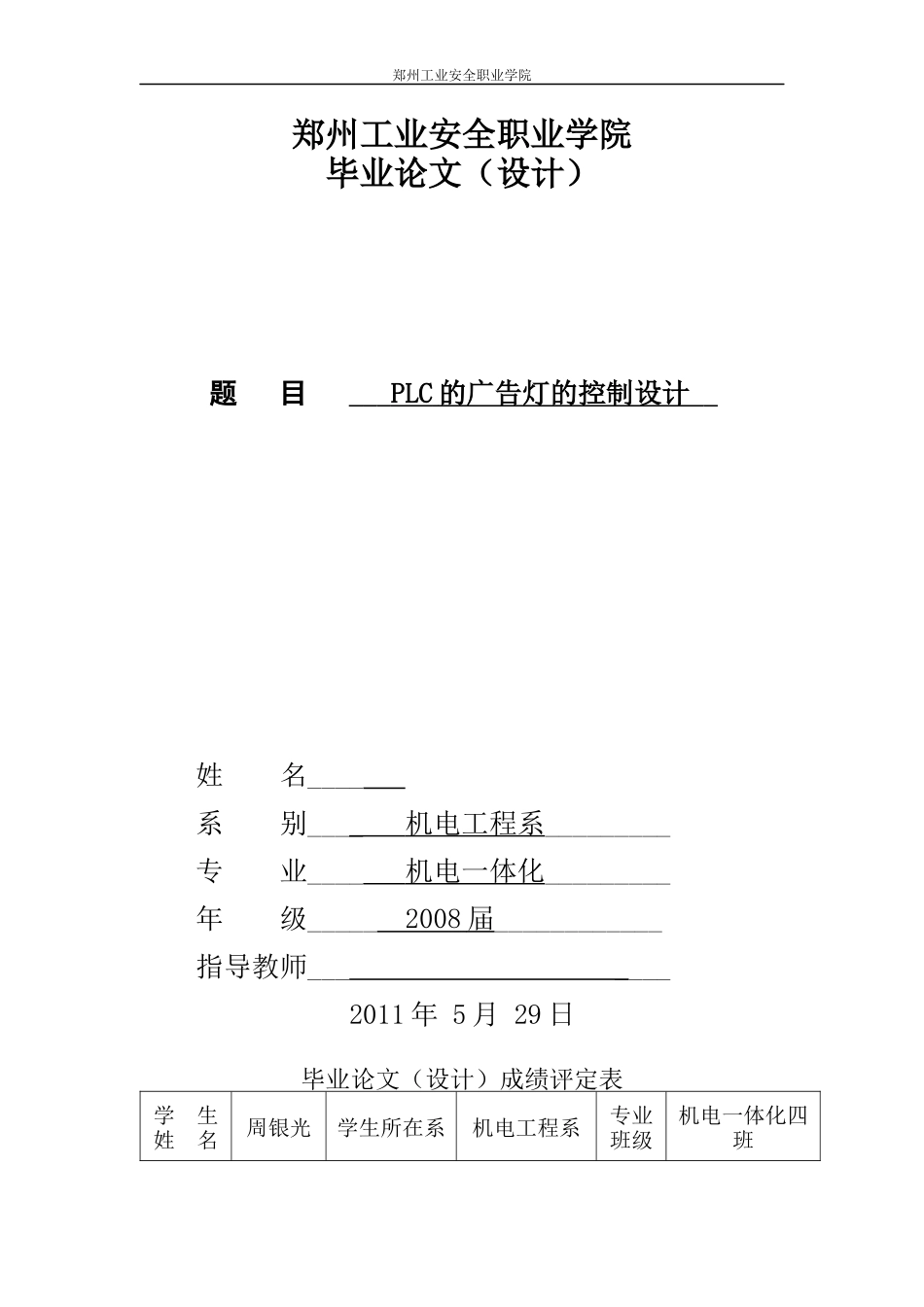

郑州工业安全职业学院郑州工业安全职业学院毕业论文（设计）题目PLC的广告灯的控制设计姓名____系别____机电工程系_________专业____机电一体化_________年级_____2008届____________指导教师_______2011年5月29日毕业论文（设计）成绩评定表学生姓名周银光学生所在系机电工程系专业班级机电一体化四班郑州工业安全职业学院毕业论文（设计）课题名称PLC的广告灯的控制设计指导教师评语（应包括选题是否恰当、是否理论联系实际、论点是否正确、论证是否充分、语言是否通顺、结构是否合理、行文是否规范）：成绩：指导教师签名：年月日系学术委员会意见（同意给优、良、及格、不及格等次）签名：年月日2郑州工业安全职业学院目录摘要第一章PLC的概述...................................................1第一节PLC的产生、定义、组成、特点及发展趋势.........................1第二节PLC工作原理...................................................4第三节PLC的编程语言.................................................5第四节PLC的分类及性能指标...........................................5第二章广告灯设计概述.................................................6第一节PLC广告灯控制要求.............................................6第二节PLC广告灯的主要内容...........................................6第三章广告灯总体设计.................................................8第一节PLC型号.......................................................8第二节PLCI/O分配图..................................................8第三节PLC控制接线图..................................................8第四节PLC控制梯形图..................................................9第五节PLC控制指令表.................................................12第六节实验室电气原理图仿真及程序调试.................................15致谢..................................................................16参考文献..............................................................17郑州工业安全职业学院摘要可编程序控制器简称PLC，它的应用面广，功能强大，使用方便，已经成为当代工业自动化的主要的支柱之一。PLC广泛的应用在各种机械设备和生产过程的自动控制系统中，PLC在其他领域，例如在民用和家庭自动化中也得到了迅速的发展。关键词：PLC功能控制第一章PLC概述第一节PLC的产生、定义、组成、特点及发展趋势（一）PLC的产生可编程序控制器(ProgrammableLogicController，简称PLC)，PLC从1969年问世以来，虽然至今还不到40年，但由于其具有道用灵活的控制性能、可以适应各种工业环境的可靠性与简单方便的使用性能，在工业自动化各领域取得了广泛的应用。曾经有人将PLC技术与数控技术(CNC)、CAD／CAM技术、工业机器人技术并称为现代工业自动化技术的四大支柱。最初的电气自动控制装置(包括日前使用的一些简单机械)，只是一些简单的手动电器(如刀开关、正反转开关等)。这些电器只适合于电机容量小、控制要求简单、动作单一的场合。随着技术的进步，生产机械对电气自动控制提出了越来越高的要求，电气自动控制装置逐步发展成了各种形式的电气自动控制系统。1969年美国数字设备公司(DEC公司)首先研制比了全世界第一台可编程序控制器，并称之为“可编程序逻辑制器”〔ProgrammableLogicController，简称PLC)。试样机在GM公司的应用获得了成功。此后，PLC得到了快速发展，并被广泛用于各种开义量逻辑运算与处理的场合。早期PLC的硬件主要由分立元件与小规模集成电路构成，它虽然采用了计算机技术，但指令系统、软件与功能相对较简单，一般只能进行逻辑运算的处理，同时通过简化计算机的内部结构与改进可靠性等措施，使之能与工业环境相适应。在20世纪70年代初期曾经出现过一些出二极管矩阵、集成电路等器件组成的所谓“顺序控制器”；20世纪70年末期曾经出现过以MCl4500工业控制单元(Industrialcontrolunit，简称ICU)为核心．出8通道数据选择器〔MCl4512)、指...
