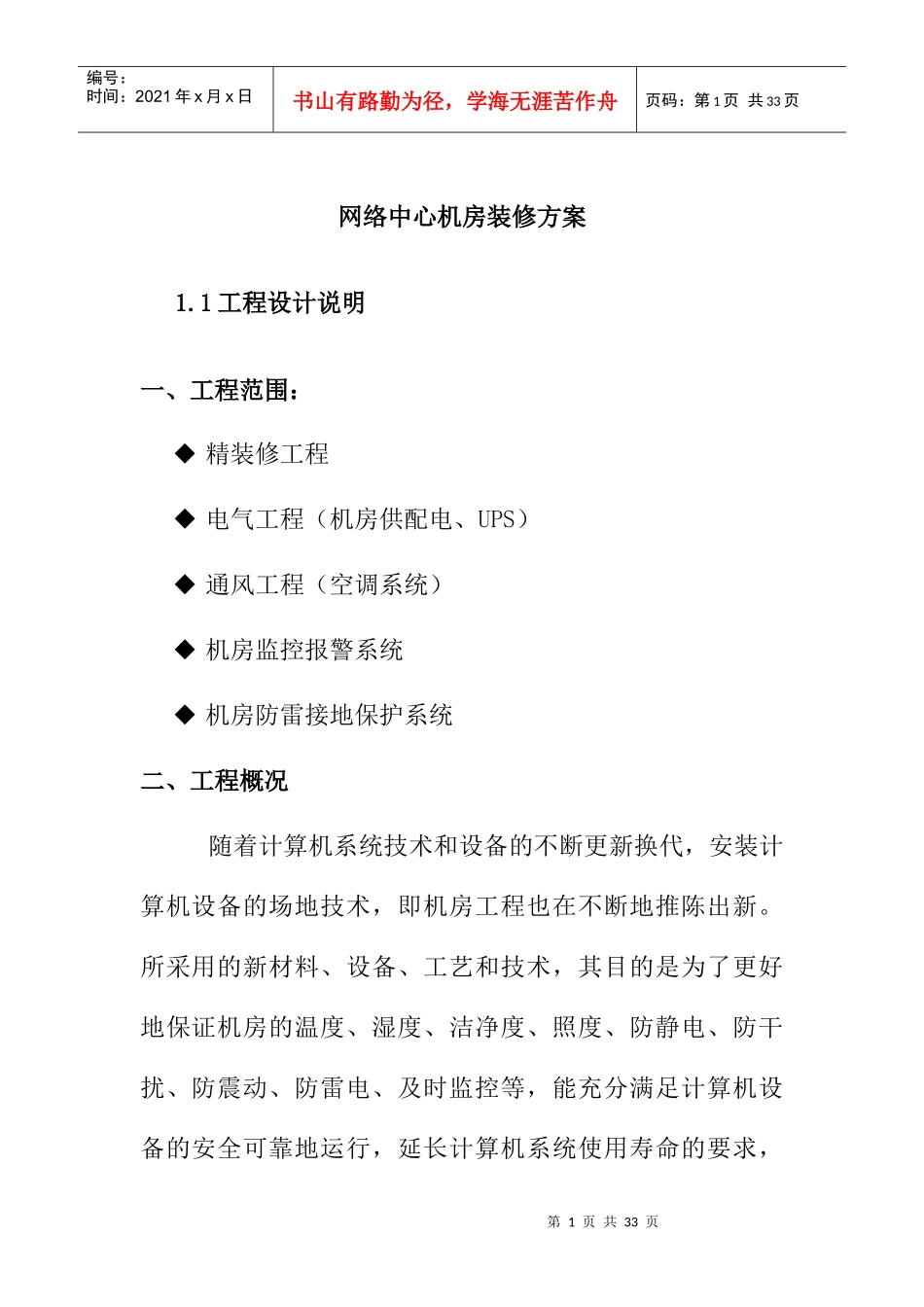

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页网络中心机房装修方案1.1工程设计说明一、工程范围：精装修工程电气工程（机房供配电、UPS）通风工程（空调系统）机房监控报警系统机房防雷接地保护系统二、工程概况随着计算机系统技术和设备的不断更新换代，安装计算机设备的场地技术，即机房工程也在不断地推陈出新。所采用的新材料、设备、工艺和技术，其目的是为了更好地保证机房的温度、湿度、洁净度、照度、防静电、防干扰、防震动、防雷电、及时监控等，能充分满足计算机设备的安全可靠地运行，延长计算机系统使用寿命的要求，第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页同时又要给系统管理员创造一个舒适、典雅的环境。因此在设计上要求充分考虑设备布局、功能划分、整体效果、装饰风格，体现现代机房的特点和风貌。机房装修总面积约为120M2，总体布置见平面布置图。三、设计依据□国家标准《电子计算机机房设计规范》(GB50174-93)□国家标准《计算站场地技术要求》(GB2887-89)□国家标准《电子计算机机房施工及验收规范》(SJ/T30003-93)□国家标准《计算机机房活动地板的技术要求》来自www.三七二二.cn中国最大的资料库下载(GB6650-86)□国家标准《计算站场地安全技术》(GB9361-88)□国家标准《电气装置安装工程接地装置施工及验收规范》(GB50169-92)□中华人民共和国公共安全行业标准GA/T75-94《安全防范工程程序与要求》第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页□《中华人民共和国计算机信息系统安全保护条例》□基建部门提供的技术文件1.2机房精装修设计一、隔断工程机房中的隔断采用不锈钢边框&12mm厚钢化玻璃。钢化玻璃隔断近年正逐渐引入到网络机房装修中。它具有隔音隔热、耐压等特点，透视效果极佳，并增添机房的简练与豪华感。整个机房四周的墙边、墙角均做防水处理。玻璃与吊顶、地板交接处安装亚光不锈钢踢脚板线。机房及办工区内隔断采用不锈钢大框玻璃隔断，隔断与天花、地板交接处装不锈钢角线，具体隔断位见平面布置图。二、地面工程机房地板采用架空地板，为使水泥砂浆地面达到不起尘、不产尘、保证空调送风系统的空气洁净度，地面需要先涮第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页防尘漆做防尘处理。活动地板的种类较多，根据板基材料可分为：铝合金、全钢、中密度刨花板。它们的表面都是粘贴ＰＶＣ抗静电贴面。我们为本机房选用“华集”全钢防静活动地板，可与地面装饰效果相协调。地板安装高度为0.3M。地板与墙体交界处用不锈钢踢脚板封边。机房大门入口处做踏步铺塑胶地板。来自www.三七二二.cn中国最大的资料库下载三、门窗工程整个机房区及办公区的不锈钢无框玻璃隔断上的门均为不锈钢无框玻璃自由门。1、设备间：单开玻璃门一套。2、网络机房：双开防火防盗门一套。四、天花吊顶工程第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页根据网络机房的具体建筑结构情况，整个机房为了确保机房的保温和消防需要；全部采用规格为600×600×0.8mm的“新景”微孔铝制天花板进行铺设，该天花板美观、耐用，防火、防潮，同时与机房屏蔽网一起组成一个完整的屏蔽系统，具抗静电、抗干扰的作用。为保持机房环境廉洁度和保持机房温度均衡，建议采用铝泊制保温棉作天花、墙面、地面保温使机房具有防潮、防尘、保温的性能。五、墙面装饰工程墙面处理是指采用在主机房建筑物的墙面、柱面上进行防尘、防潮、防水、保温处理，同时使房屋内部平整、光滑，清洁美观，改善采用光条件，增强保温、隔热、隔音防尘等性能从而改善环境条件。主机房墙面、地面及梁面上刷防来自www.三七二二.cn中国最大的资料库下载霉、防潮漆，涂防水油膏，进行防尘处理、确保洁净度高、不产生粉尘、耐久性高、不产生龟裂、眩光，同时起到防水防潮、防霉的效果。第6页共33页第5页共33页编号：时间：2021年x月x日书山有...
